NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Utilize esta caixa de diálogo (Documentação > Renovação > Opções de Filtro de Renovação) para definir que elementos (consoante o Estado de Renovação) devem ser mostrados, escondidos ou sobrepostos num Filtro de Renovação.
Pode alterar as definições de filtros existentes ou criar novos Filtros de Renovação.
As Opções de Filtro de Renovação são guardadas com o projecto.
Ver também Exemplos de Filtros de Renovação.

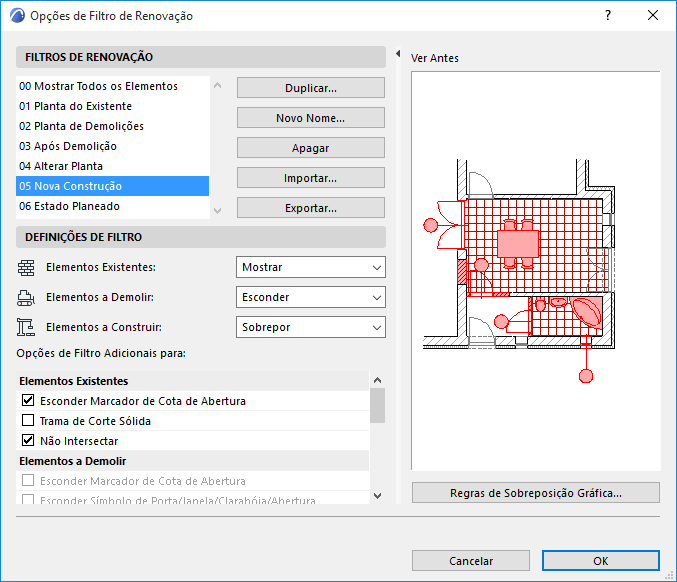

Abrir a caixa de Diálogo Opções de Filtro de Renovação
Dispõe das seguintes opções:
•Clique no ícone Opções de Filtro de Renovação na Barra de Opções Rápidas
•Vá para Documentação > Renovação > Opções de Filtro de Renovação
•Clique em Opções de Filtro de Renovação do pop-up na Palete Renovação.
Escolher um Filtro a Editar
Utilize o pop-up na parte superior das Opções de Filtro de Renovação para escolher o Filtro que pretende ver ou editar.
•Duplicar: Crie um novo Filtro de Renovação, duplicando o filtro seleccionado sob um novo nome e editando as suas propriedades.
•Novo Nome: Dê um novo nome ao Filtro de Renovação actualmente seleccionado.
•Apagar: Remova o Filtro de Renovação seleccionado do projecto.
•Importar: Acrescente um Filtro de Renovação guardado (ficheiro .xml) ao seu projecto.
•Exportar: Guarde o Filtro de Renovação seleccionado (ficheiro .xml) para uma localização externa. Ele pode ser importado para outro projecto ARCHICAD.
Definir Mostrar/Esconder/Sobrepor Por Estado de Renovação
Para o Filtro de Renovação seleccionado, defina que elementos, dependendo do respectivo Estado de Renovação, devem ser mostrados, escondidos ou sobrepostos sempre que este Filtro de Renovação estiver activo.
Para cada Estado de Renovação, escolha Mostrar, Esconder ou Sobrepor.
•Mostrar: os elementos deste Estado serão apresentados utilizando tramas/cores/linhas conforme definido na sua caixa de diálogo Definições.
•Esconder: os elementos deste Estado não serão, de todo, apresentados.
•Sobrepor: os elementos deste Estado serão apresentados, utilizando o Estilo de Sobreposição definido na caixa de Diálogo Regras de Sobreposição Gráfica.
Nota: Para abrir esta caixa de diálogo, clique no botão no fundo de Opções de Filtro de Renovação ou utilize Documentação > Sobreposições de Gráfico > Regras de Sobreposição Gráfica.
Para mais informações, veja Sobreposições de Gráfico Por Estado de Renovação.
Acrescentar Sobreposições Adicionais ao Filtro de Renovação
Opções de Sobreposições Adicionais encontram-se disponíveis para elementos "Existentes", para elementos "A Demolir" e para Elementos de Anotação.
Estas opções adicionais ajudam-no a satisfazer normas locais ou facilitar a interpretação das suas vistas de Renovação.
Assinale a caixa de quaisquer Sobreposições Adicionais que pretenda acrescentar às suas definições do Filtro de Renovação:
Para Elementos "Existentes":
•Esconder Marcador de Cota de Abertura (se não tiver de ver asa cotas das aberturas já colocadas)

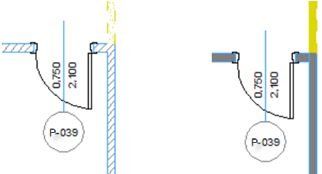

•Trama de Corte Sólida (se não precisar ver a estrutura de paredes já colocadas)
•Não Intersectar (utilize esta opção para garantir que as intersecções nas paredes Novas ou Demolidas não interferem com intersecções de paredes existentes.)
Para Elementos “A Demolir”:
•Esconder Marcador de Cota de Abertura (se não precisar ver as cotas de aberturas que, em breve, deixarão de existir)
•Esconder Símbolo de Porta/Janela/Clarabóia/Abertura (se não precisar ver aberturas que, em breve, deixarão de existir, especialmente se fizerem parte de paredes a demolir de qualquer forma)
•Esconder Zona (se não pretender ver informação sobre zonas que serão eliminadas)
•Esconder Objectos (uma vez que a maioria do mobiliário não será, de facto, emolida; e não tem de estar visível na Planta de Demolição)
•Trama de Corte Sólida (se não precisar ver a estrutura de paredes a demolir)
•Trama Transparente (para indicar o local do elemento demolido com apenas linhas, não trama)
•Não Intersectar (para garantir que as intersecções nas paredes Novas ou Demolidas não interferem com intersecções de paredes existentes)
•Marcar Aberturas com Símbolo “X”: coloque um X em Portas e Janelas a demolir.
Para Elementos de Anotação:
•Não Substituir Cotas/Textos/Rótulos
•Não Substituir Tramas/Linhas de Desenho
Utilize estas caixas de selecção para excluir Elementos de Anotação - Cotas, Textos e Rótulos e/ou Tramas e Linhas de Desenho - das definições de filtro.
Por exemplo, deste modo pode assegurar que os seus rótulos e textos continuam a ser apresentados normalmente (como na imagem à direita), até mesmo num Planta de Demolição:
