Sobreposições de Gráfico Por Estado de Renovação
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
O ARCHICAD é fornecido com Estilos de Sobreposição predefinidos para cada um dos três Estados de Renovação.
Para alterar estes estilos por defeito, utilize a caixa de diálogo Regras de Sobreposição Gráfica (Documentação > Sobreposições de Gráfico > Regras de Sobreposição Gráfica).
Ver Regras de Sobreposição Gráfica.
Nota: A caixa de diálogo Regras de Sobreposição Gráfica está também disponível na caixa de diálogo Opções de Filtro de Renovação (clique no botão "Regras de Sobreposição Gráfica").

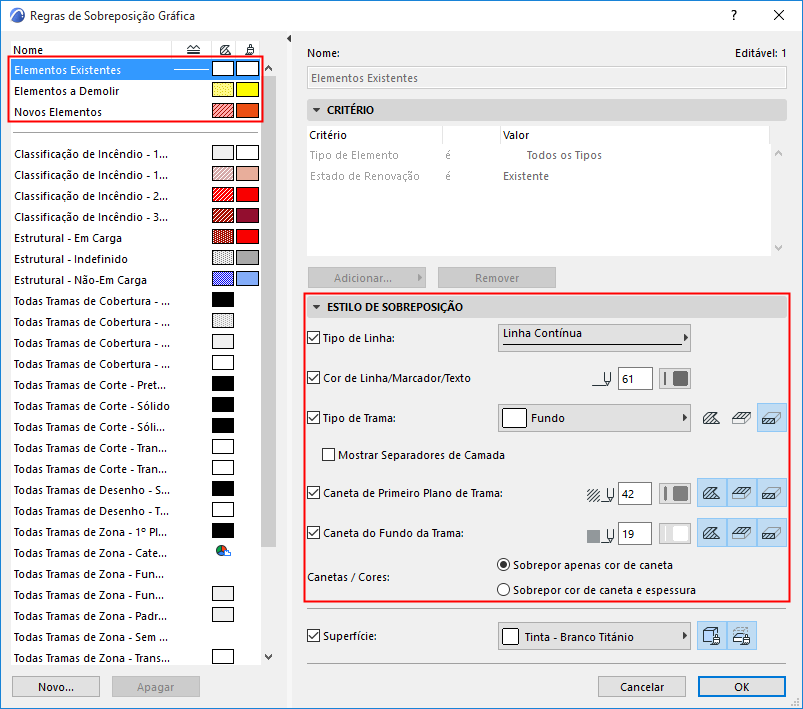

As primeiras três Regras (em cima, à esquerda na caixa de diálogo) correspondem aos três Estados de Renovação: Novo, Existente e A Ser Demolido.
Seleccione a Regra para a qual pretende redefinir o estilo de sobreposição.
Para regras baseadas na Renovação, o painel "Critério" não é editável. (O Estado de Renovação é atribuído a elementos do modelo individualmente e não por critério.)
Utilize o painel Estilo de Sobreposição para ajustar as definições de estilo para cada Regra de Sobreposição:
•Tipo de Linha
•Cor de Linha/Marcador/Texto
•Tipo de Trama
•Caneta de Primeiro Plano de Trama
•Caneta do Fundo da Trama
•Superfície
Para mais pormenores, veja Definir Estilo de Sobreposição.
Ver também Excepções: Quando Sobreposições Não se Aplicam.
Adicionalmente às definições de sobreposição aqui enumeradas, poderá pretender incluir uma ou mais definições de sobreposição adicionais no seu Filtro de Renovação. Elas podem ser escolhidas na caixa de diálogo Opções de Filtro de Renovação.
Ver Acrescentar Sobreposições Adicionais ao Filtro de Renovação.
