Regras de Geração do Modelo Analítico Estrutural
NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
As Regras de Geração aplicam-se ao Modelo Analítico Estrutural, para o optimizar para a exportação para softwares de análise estrutural.
As Regras de Geração actuais entram automaticamente em vigor sempre que activa o Modelo Analítico Estrutural - não tem de activar as regras através de um comando.
Cada conjunto de Regras de Geração inclui:
•Regras de Ajuste: estas regras ajustam (alongam, reduzem, afastam) Membros 1D e 2D para se obter continuidade entre os nós. A continuidade é necessária para a análise estrutural, pois um modelo desligado resulta em erros.
•Articulações de Extremidade/Aresta: defina uma regra geral para processar articulações de Extremidade/Aresta que não possuam ligações. (Esta função pode ser útil se o software de análise de recepção exigir que todas estas articulações sejam "Rígidas".)
•Filtragem de Aberturas: defina regras que assegurem que aberturas muito pequenas e partes de Membros 2D muito estreitas sejam ignoradas no modelo de Análise Estrutural.

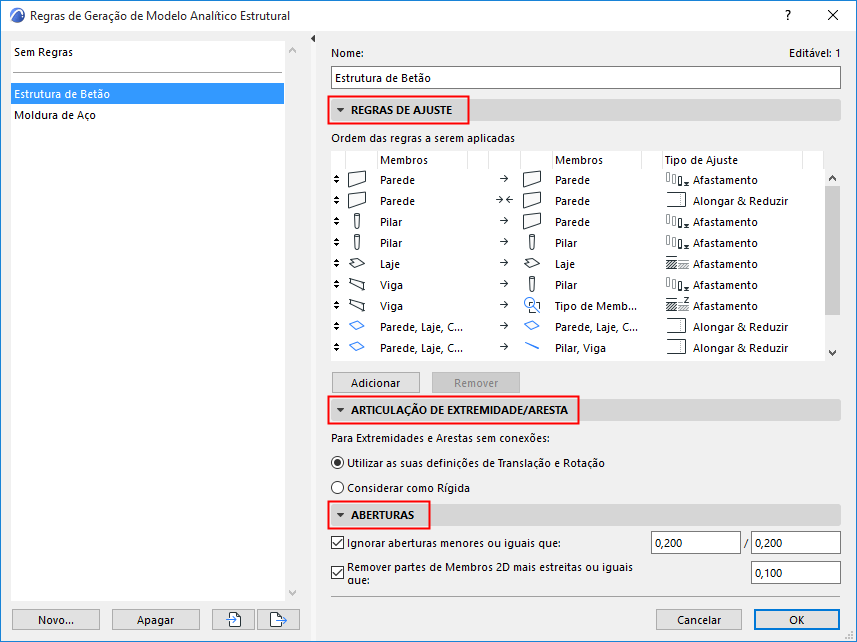

Abra esta caixa de diálogo a partir de:
•Modelação > Regras de Geração do Modelo Analítico Estrutural
•Barra Ferramentas Modelo Analítico Estrutural
O ficheiro-tipo original inclui vários conjuntos pré-definidos de Regras de Geração (mais uma opção Sem Regras). Experimente as pré-definições.
Se precisar editar as Regras, clique em Adicionar para fazer uma cópia do conjunto de Regras seleccionado e, depois, ajuste-as.
Os detalhes das definições das Regras de Geração são descritos nas secções abaixo:
