Articulações de Extremidade/Aresta

NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022

Para cada Membro 1D e 2D no Modelo Analítico Estrutural, pode definir valores de Articulação de Extremidade e de Aresta, respectivamente.

Os valores Translação (U) e Rotação (Fi) expressam a transferência de forças nas extremidades ou arestas de um Membro Estrutural, nas três direcções do seu sistema de coordenadas local (x, y e z).

Estes valores não têm qualquer efeito sobre o Modelo Físico, mas são essenciais para a análise estrutural.

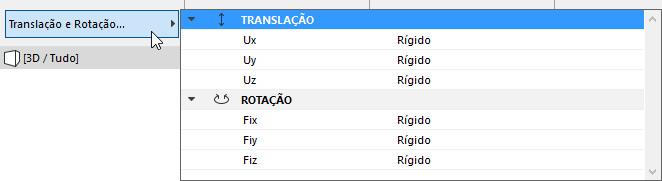

Os controlos de Articulação de Extremidade/Aresta estão disponíveis no painel Parâmetros Analíticos Estruturais dos diálogos de Definições de elementos aplicáveis e na Caixa de Informações.

•Para Membros 1D: defina valores de Translação e Rotação para Extremidades (sejam valores uniformes ou separados para cada extremidade).

•Para Membros 2D: defina valores de Translação e Rotação para todas as Arestas.

Comentários:

–Para definir arestas personalizadas para Membros 2D, use a paleta. Ver Definir Articulações Pessoais para cada Aresta.

–Para fins de exportação dos valores de Articulação para o formato SAF: no diálogo Regras de Geração, pode aplicar uma sobreposição "Todas Rígidas" a todas as Extremidades, Arestas e Segmentos de Aresta desligados de Membros Analíticos Estruturais.

Ver Articulação de Extremidade/Aresta (Regras de Geração).

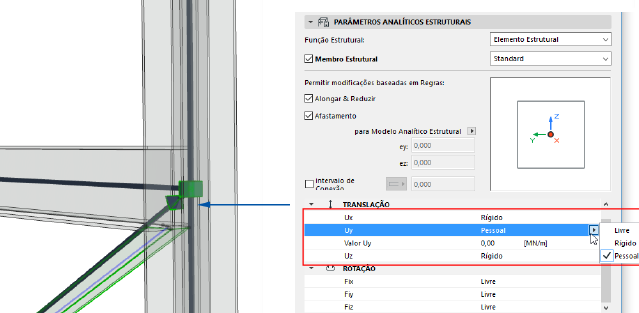

Valores de Articulação: Rígido, Gratuito, Pessoal

Todas as articulações estão pré-definidas como Rígido, mas pode definir valores alternativos para cada direcção e componente, de modo a alcançar articulações fixas, de rótula e de tipo móvel:

•A partir de qualquer componente seleccionado: escolha Rígido, Gratuito ou Pessoal

•Para Pessoal: insira manualmente o valor pretendido.

Símbolos de Articulação de Extremidade/Aresta

Active a opção Articulações de Extremidade/Aresta para visualizar símbolos de Articulação em extremidades ou arestas de Membros que tenha personalizado. (Por defeito, todas as extremidades e arestas estão definidas como rígidas.)

Todas Rígidas

Se todos os valores de articulação do Membro forem "Rígido" (o valor por defeito), não é apresentado nenhum símbolo.

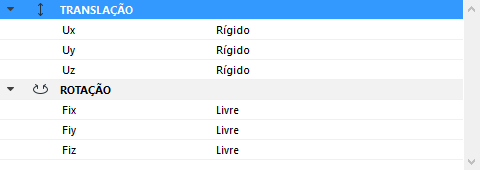

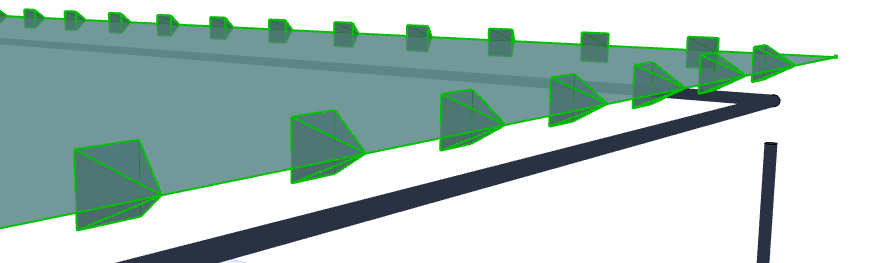

Articulação de Rótula

Para um Membro com uma articulação de "rótula" ou "presa" (as translações são todas rígidas; as rotações, todas livres): o símbolo é uma pirâmide

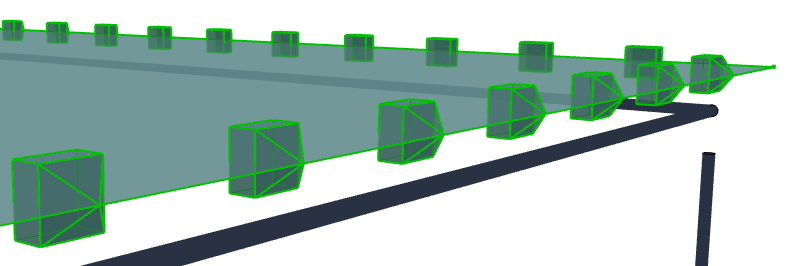

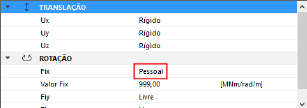

Articulação Pessoal

Para um Membro que utilize qualquer outro valor de Translação ou Rotação: o símbolo é uma "casa"

Cor de Articulação de Extremidade/Aresta

Personalize estas cores em Representação de Modelo Analítico Estrutural (Preferências).

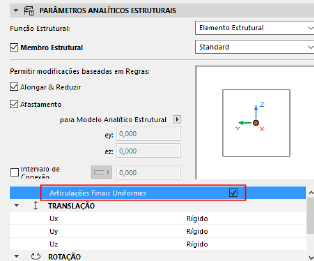

Articulações Finais Uniformes

Para Membros 1D, assinale esta caixa para definir valores iguais em ambas as extremidades. Caso contrário, defina valores separadamente para cada extremidade.

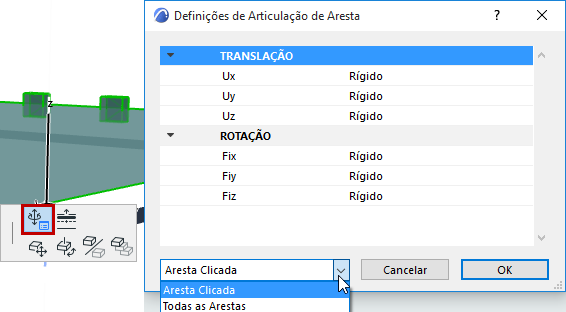

Definir Articulações Pessoais para cada Aresta

Para Membros 2D, pode personalizar as definições de articulação de aresta através da palete de contexto:

1.Seleccione um Membro 2D.

2.Na palete de contexto duma aresta, seleccione Definições de Aresta personalizadas.

3.Defina valores de Articulação de Aresta.

–Active "Aresta Clicada" para aplicar os valores apenas à aresta onde clicou.

–Ou active "Todas as Arestas"

4.Clique em OK para aplicar.
