NÃO DISPONÍVEL no ARCHICAD STAR(T) Edition 2022
Os ficheiros de referência externos (XREF) são semelhantes aos Módulos Associados , mas são ficheiros DXF ou DWG e não ficheiros ARCHICAD.
Ver também Módulos de Associação e XREFs em Teamwork.
As referências externas são uma maneira de poupar espaço em disco e trabalho. Pode anexar um ficheiro DWG ou DXF à sua Planta ou a um Pormenor; o ficheiro será carregado para o Projecto e visualizado, utilizando as definições do Tradutor DXF/DWG que seleccionou.
É possível identificar todos os elementos de desenho na XREF, e imprimi-los.
Um uso comum para as XREFs é desenhar elementos comuns a vários tipos de desenhos num Projecto (p.ex., os contornos de paredes exteriores e interiores). Se existir um ficheiro que contenha esses dados, pode anexá-lo a outros desenhos, que podem utilizar essa informação geométrica contida no ficheiro XREF, sem que o Projecto tenha que conter, de facto, esses dados. Além disso, se a fonte dos dados da referência externa (o DWG ou DXF) for alterada, essas alterações poderão ser actualizadas imediatamente, para que os dados mais recentes estejam sempre disponíveis.
XREF está disponível em ARCHICAD e AutoCAD - ambas as aplicações podem detectar referências circulares.
Em ARCHICAD, os ficheiros de referência externos trabalham da mesma maneira que em AutoCAD. ARCHICAD XREFs pode apresentar elementos 2D dos ficheiros DWG, mas elementos AutoCAD a três dimensões (tais como elementos Sólidos) não são visíveis na janela 3D do ARCHICAD.
Nota: se qualquer uma das funções descritas não funcionar adequadamente, a extensão DXF/DWG pode faltar ou o Tradutor DXF/DWG não foi definido. Pode verificar isto facilmente, seleccionando Ficheiro > Abrir e procurando os ficheiros apropriados, no campo Ficheiros do Tipo. A Extensão em falta pode ser facilmente carregada, com o Gestor de Extensões, no menu Opções.
1.Na janela Planta, Pormenor ou Folha de Trabalho, utilize Ficheiro > Conteúdo Externo > Anexar Xref.

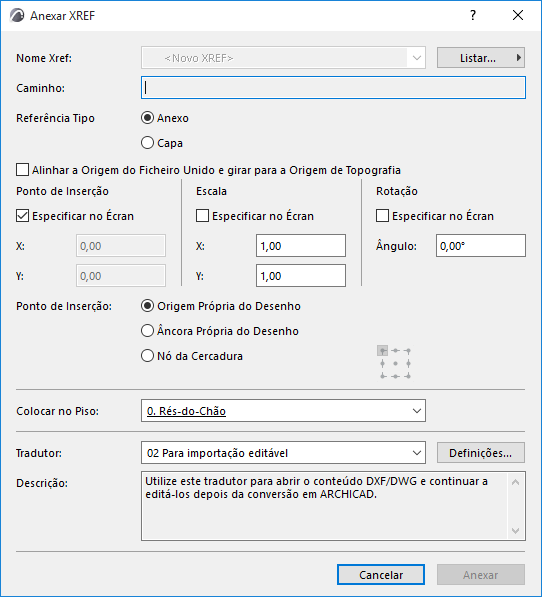

2.Aparece a caixa de diálogo Anexar Xref.
3.No pop-up Nome Xref:
–seleccione na lista de XREFs já carregados no projecto
–ou clique em Listar para procurar um ficheiro DWG ou DXF num sistema de ficheiros locais ou na BIMcloud
4.Defina as opções de inserção e rotação conforme necessário.
Para mais pormenores, veja Anexar XREF.
5.Escolha um Tradutor DWG/DXF que irá determinar as opções de conversão do ficheiro anexado (ou utilize apenas o tradutor de origem mostrado). Clique em Definições para visualizar as opções do tradutor actual.
6.Clique em Anexar.
Pode anexar e remover ficheiros XREF em ARCHICAD, descarregá-los e recarregá-los, ligá-los ao ficheiro do projecto e visualizar informação sobre eles. Estas funções estão disponíveis na caixa de diálogo Gerir XREF (Ficheiro> Conteúdo Externo > Gestor Xref e Ficheiro > Anexar Xref).
Nota: não deverá anexar XREFs de locais diferentes se estes tiverem o mesmo nome de ficheiro, porque o AutoCAD não consegue abrir estes ficheiros. (Se tiverem o mesmo nome mas extensões de ficheiros diferentes - DXF vs. DWG - isso pode mesmo assim causar problemas.)
Para gerir os XREFs anexados ao projecto, utilize Ficheiro > Conteúdo Externo > Gestor Xref.
A caixa de diálogo Gerir XREF mostra informação sobre os ficheiros anexados, incluindo o nome de referência (normalmente o mesmo do ficheiro anexado), o seu estado (Carregado, Destacado, Recarregado, Descarregado ou Ligado), tamanho, tipo (Anexo ou Overlay), Data e o número de ocorrências, bem como a informação sobre o tradutor utilizado para abrir cada XREF.
Para mais pormenores, veja Caixa de Diálogo Gerir XREF.
