Mapeamento Tipo Exportação IFC
Ficheiro > Interoperabilidade > IFC > Tradutores IFC
Escolha um Tradutor para Exportação e abra a predefinição Mapeamento de Tipo.
A partir deste diálogo de predefinições, clique em Mapear Tipos IFC para Exportação, para aceder às definições de mapeamento.
Sobre Mapeamento de Tipo para Exportar
Mapeamento por Tipo de Elemento
Sobre Mapeamento de Tipo para Exportar
Quando se exporta um modelo para o formato IFC, é atribuído um Tipo IFC a cada um dos seus elementos.
Este diálogo define o modo de atribuição de um Tipo IFC a cada elemento ARCHICAD exportado.
Existem duas formas de processar o Mapeamento de Tipo para Exportação IFC:
•Por Tipo de Elemento
•Por Classificação
Cada uma é descrita abaixo.
Mapeamento por Tipo de Elemento
Atribui automaticamente cada Tipo de Elemento ARCHICAD a um Tipo IFC básico por defeito, correspondendo à respectiva ferramenta ARCHICAD ou (para objectos GDL) ao seu Subtipo de Objecto.
Se escolher este método, não é necessário mapeamento manual adicional. Os restantes controlos do diálogo estão inactivos.
Ver para mais pormenores Mapeamento de Tipo IFC Integrado para ARCHICAD.
Faz o mapeamento de cada Classificação ARCHICAD para um Tipo IFC, Tipo de Produto e/ou Tipo Predefinido. Este método permite uma classificação de Tipo IFC flexível e detalhada, de acordo com normas IFC específicas.

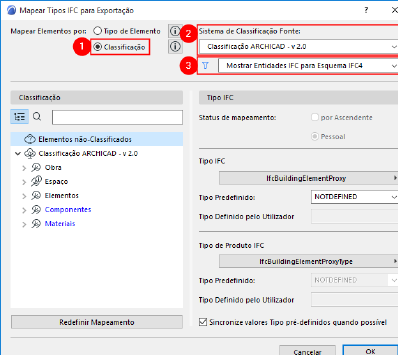

Para utilizar este método:
1.Seleccione Mapeamento por Classificação.
2.Escolha um Sistema de Classificação (entre os disponíveis no projecto ARCHICAD). As Classificações do Sistema seleccionado são, agora, listadas do lado esquerdo da caixa de diálogo.
3.Defina o Filtro para mostrar definições do Tipo IFC através do Esquema IFC4, do Esquema IFC2x3 ou de ambos. Isto é relevante para fixar definições de mapeamento erróneas (ver Como Resolver Avisos de Erro na Caixa de Diálogo de Mapeamento de Tipo). Por defeito, o filtro corresponde automaticamente ao Esquema IFC da actual predefinição.
Agora pode mapear as Classificações, do lado esquerdo, para as definições de Tipo IFC, do lado direito, conforme detalhado abaixo (Por Ascendente e Pessoal).
Mapeamento de Classificação por Ascendente
Para uma Classificação seleccionada (p. ex. Pilastra): "por Ascendente" mapeia-a para o mesmo Tipo IFC que o seu item ascendente (p. ex., a Pilastra recebe o mesmo Tipo IFC que Coluna, ou seja: "IfcColumn"). Classificações mapeados "por Ascendente" são apresentadas a azul: não tem de definir seu Tipo IFC, pois ele vai ter automaticamente o mesmo que o seu ascendente.
Mapeamento de Classificação Pessoal
Associa a Classificação a um Tipo IFC e Tipo de Produto IFC seleccionados por si. Isto atribui definições de Tipo IFC mais específicas aos elementos exportados.
Por exemplo, aqui um elemento é classificado como Termómetro no ARCHICAD e é associado às atribuições de Tipo IFC e Tipo de Produto IFC conforme mostrado: clique nos pop-ups para aceder a uma lista de definições válidas.
Associar a Tipo IFC e Tipo de Produto IFC
Se o Tipo IFC ou Tipo de Produto IFC escolhidos tiverem Tipos Predefinidos, também pode mapeá-los.
Aqui, o Produto Tipo do elemento de Fluxo é atribuído ao Tipo Predefinido de "PRESSUREGAUGE":
Escolher um Tipo predefinido
Tipo Definido pelo Utilizador
Se a lista de Tipos Predefinidos não incluir o que necessitar, escolha USERDEFINED e depois introduza o valor pretendido no campo de texto abaixo.

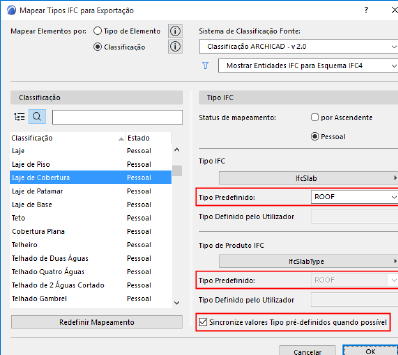

Sincronizar Valores de Tipo Predefinido
Na maioria dos casos, os Tipos Predefinidos para Tipo IFC e Tipo de Produto IFC devem ser idênticos. Para acelerar os processos, a caixa de verificação Sincronizar está activada por defeito:

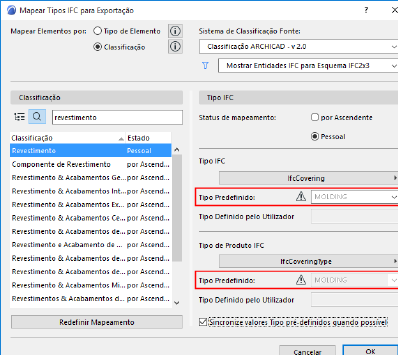

Tipos Predefinidos Inválidos
Se um elemento de Classificação for associado a um Tipo Predefinido não disponível no actual Esquema (p. ex., o valor MOLDING está disponível em IFC4, mas não em IFC2x3), este valor é apresentado a cinzento e não é exportado. (A predefinição do Tradutor continua a ser válida.)
Redefinir Mapeamento
Clique neste botão para desfazer as definições de mapeamento feitas desde a abertura do diálogo.
Nota: a predefinição do Mapeamento de Tipo para o Tradutor de Previsualização tem uma função adicional: definir a classificação de Tipo IFC por defeito para os elementos no projecto ARCHICAD actual.
Ver também Tradutor de Previsualização.
