Canetas & Cores (Configurar Tradução DXF/DWG)
Estas são opções da caixa de diálogo Configuração da Tradução DXF/DWG.
Ver Configurar Tradução DXF-DWG.
As Cores de Canetas ARCHICAD são configuráveis, mas as associações de cores e números de caneta do AutoCAD não podem ser modificadas.
É possível converter as Canetas ARCHICAD em Cores AutoCAD, procurando a melhor correspondência de cor, ou definindo um dicionário de conversão.

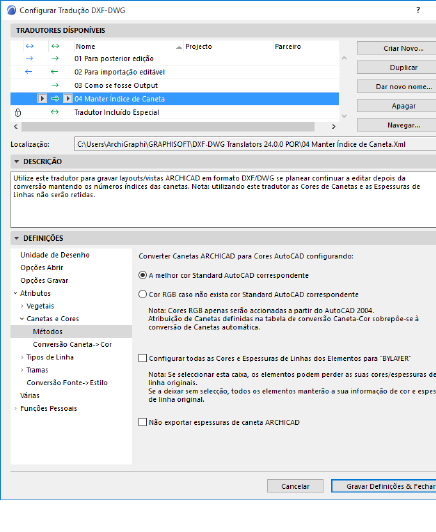

Para converter a partir dos números de índice das canetas, utilize o tradutor de origem denominado “Keep Pen Index Number.” (Seleccione-o a partir da lista pop-up, no topo da caixa de diálogo Configurar Tradução DXF-DWG.)
•Se a caneta de Trama do fundo no ARCHICAD estiver definida como fundo da janela (-1), então será convertida numa AutoCAD Wipeout.
•Se a cor de fundo da trama de um objecto tipo Fragmento estiver associada à cor de fundo da Janela (-1), o Fragmento será visualizado correctamente, quando a cor de fundo mudar. Quando o Fragmento for convertido para AutoCAD, o respectivo fundo é transformado numa AutoCAD Wipeout (WPOut) sem moldura, e será visualizado correctamente.
Nota: se estiver a utilizar de uma versão AutoCAD anterior ao AutoCAD 2004, a Wipeout está disponível como parte das “Express Tools.” A Wipeout está integrada no AutoCAD 2004.
Abrir...
•Abrir: Quando abre um ficheiro DXF/DWG, a tabela de cores do ARCHICAD é definida conforme as cores do AutoCAD. Os números das canetas serão iguais aos índices de cores do AutoCAD no ficheiro DXF/DWG.
Outra Importação: com qualquer outra operação de importação DXF/DWG, em que canetas não devam ser alteradas (Agrupar, Anexar XREF, Abrir Objecto, etc.), todas as cores AutoCAD serão transformadas na caneta ARCHICAD com os componentes de cor (RGB) mais semelhantes.
Nota: Todas as canetas AutoCAD com um número de índice de 256, ou superior, serão alteradas para 255 no ARCHICAD.
Guardar
As seguintes duas opções só estão disponíveis ao gravar para AutoCAD 2004 ou posterior.
•A melhor cor Standard AutoCAD correspondente: Com uma operação de gravação, cada caneta ARCHICAD será transformada na cor AutoCAD com os componentes de cor (RGB) mais aproximados.
Nota: uma conversão recíproca não resulta necessariamente nas mesmas cores do original. Por exemplo, se a caneta 25 do ARCHICAD encontrar correspondência na cor AutoCAD 236, é possível que a cor AutoCAD 236 encontre correspondência na caneta ARCHICAD 32, e não na 25. As cores pastel acinzentadas transformam-se sempre em cinzas claro puros.
•Cor RGB: se não existir nenhuma correspondência, guarda o valor RGB da Caneta ARCHICAD e atribui-lhe um número de índice de caneta de 256 ou superior no desenho AutoCAD.
Configurar todas as Cores e Espessuras de Linha dos Elementos para BYLAYER
•Nota: seleccione esta opção para substituir as preferências de conversão Caneta-Cor acima.
•Todas as entidades guardadas terão a cor BYLAYER. Quando o utilizador AutoCAD altera a cor associada a um vegetal, todos os elementos nesse vegetal mudarão de cor.
Não exportar espessuras de caneta ARCHICAD
•Nota: com esta opção, espessuras das Canetas ARCHICAD não são exportadas para o desenho AutoCAD resultante.

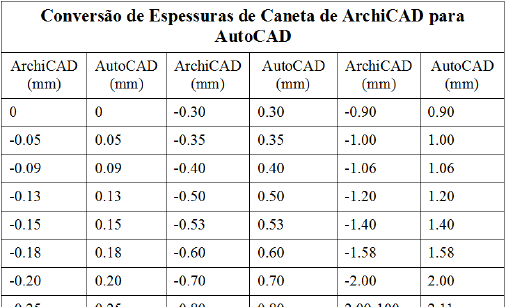

A tabela seguinte mostra como as espessuras de Caneta ARCHICAD são convertidas em espessuras de Caneta AutoCAD, se esta opção não for activada, e se as espessuras forem exportadas.
Seleccione a caixa para activar definições para conversão entre Canetas ARCHICAD e Canetas AutoCAD.
Estas definições têm prioridade sobre os métodos de conversão automáticos definidos na página Métodos.
