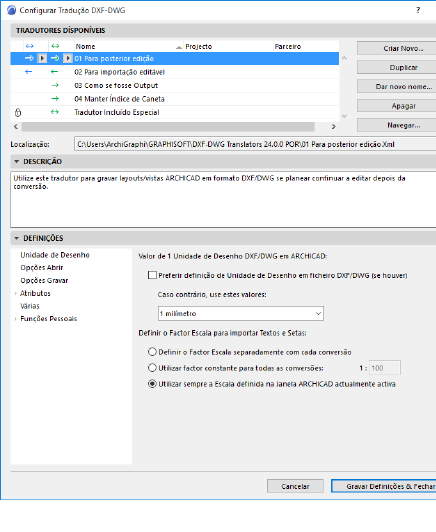

Configurar Tradução DXF-DWG

Esta caixa de diálogo lista tradutores DXF-DWG predefinidos e personalizados. Utilize-os para definir como os elementos em ARCHICAD serão interpretados quando exportados como ficheiros DXF/DWG, e vice-versa: como os elementos em ficheiros DXF/DWG serão interpretados quando importados para o ARCHICAD.

Os tradutores DXF-DWG são armazenados na pasta por defeito do programa ARCHICAD. Assim, os tradutores adicionados ou removidos desta lista estarão disponíveis para todos os projectos criados com a mesma versão principal do ARCHICAD.

Nota para utilizadores Teamwork: a utilização de Tradutores comuns garante que todos os utilizadores têm as mesmas opções de conversão. Assim, é aconselhável que o CAD Manager (ou a pessoa que desempenha esse papel no seu escritório) defina o conjunto de Tradutores e os coloque num servidor. Para usar os tradutores, cada utilizador deve primeiro adicioná-los à sua lista usando Procurar... na caixa de diálogo Configuração do Tradutor DXF / DWG.

Esta caixa de diálogo está disponível:

•Ao guardar ou abrir ficheiros DXF/DWG: clique no botão Definições nos diálogos Guardar, Abrir ou Agrupar ou na caixa de diálogo Anexar XREF

•a partir de Ficheiro > Interoperabilidade >DXF-DWG > Configurar Tradução DXF-DWG

•quando abre um ficheiro DXF/DWG, através do comando Ficheiro > Bibliotecas e Objectos > Abrir Objectos

•a partir de Ficheiro > Bibliotecas e Objectos > Importar Blocos a partir de DXF/DWG

Gerir Ficheiros de Tradução

Os Tradutores são listados com os seguintes campos de dados: Nome, Projecto e Parceiro.

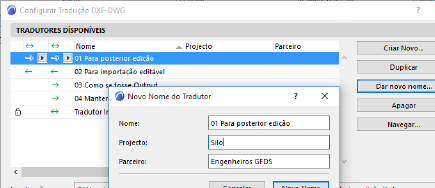

Para editar estes campos, faça duplo clique num item da lista para abrir o diálogo Novo Nome do Tradutor ou clique no botão Dar Novo Nome, à direita.

Apagar (disponível se o tradutor não estiver bloqueado):

Clique para remover tradutores desnecessários. O diálogo Informação que aparece apresenta-lhe uma opção:

•Apagar o ficheiro XML do tradutor. Esta opção apaga todas as definições desse tradutor permanentemente.

•Remover apenas o tradutor da lista na caixa de diálogo. (Para voltar a adicioná-lo à lista, clique em Navegar.)

Criar Novo: Usando as configurações por defeito, crie um novo arquivo XML do tradutor e adicione-o à lista. Este arquivo XML pode ser salvo em qualquer local, como um servidor de arquivos de escritório.

Duplicar: Duplica o Tradutor seleccionado. Um novo XML será criado no mesmo local que o Tradutor seleccionado

Remover (disponível se o tradutor estiver bloqueado ou indisponível/em falta): esta acção removerá o tradutor da lista na caixa de diálogo, mas não apagará o ficheiro XML do tradutor do seu sistema. (Para voltar a adicioná-lo à lista, clique em Navegar.)

Procurar: clique aqui para aceder a um ficheiro de tradução existente.

Localização: este campo apresenta a localização no sistema do ficheiro seleccionado, e não pode ser editado.

Nota: Se um arquivo XML for renomeado, movido ou excluído, ele será mostrado em itálico na lista de tradutores e indicado como indisponível.

Painel de Descrição DXF/DWG

Consiste numa caixa de edição multi-linha, contendo informação sobre o tradutor seleccionado. Pode editar o seu conteúdo com um único clique.

Painel Definições de DXF/DWG

As regras de conversão para troca de dados consistem em seis grupos principais:

•Unidade de Desenho

•Opções Abrir

•Opções Guardar

•Atributos

•Várias
