IFC要素タイプ

ArchiCADの各モデル要素、建築タイプオブジェクト、注釈要素のIFC構造にはマップされたペアが存在します（IFC要素タイプ）。以下の表は、ArchiCAD要素から変換されるデフォルトのIFC要素タイプをまとめたものです。

ArchiCAD 要素	マップされた IFC要素タイプ	ArchiCADオブジェクト > サブタイプ	マップされた IFC要素タイプ
壁	IfcWallまたはIfcWallStandard Case （形状に応じて）	オブジェクト> 壁	IfcWall
ドア	IfcDoor	オブジェクト> ドア	IfcDoor
窓	IfcWindow	オブジェクト> 窓	IfcWindow
天窓	IfcWindow	オブジェクト> 開口	IfcOpeningElement
屋根	IfcSlab（事前定義タイプは屋根）	オブジェクト> 屋根	IfcSlab（事前定義タイプは屋根）
シェル	IfcSlab（事前定義タイプは屋根）	オブジェクト> 梁	IfcBeam
梁	IfcBeam	オブジェクト> 柱	IfcColumn
柱	IfcColumn	オブジェクト> 杭	IfcPile
スラブ	IfcSlab（事前定義タイプは床）	オブジェクト> スラブ	IfcSlab（事前定義タイプは床）
階段	IfcStair	オブジェクト> プレキャストスラブ	IfcSlab
モルフ	IfcBuildingElementProxy
スロープ（Stair Maker）	IfcStair	オブジェクト> プレート	IfcPlate
メッシュ	IfcBuildingElementProxy（IfcSite形状として）	オブジェクト> 部材	IfcMember
カーテンウォール	IfcCurtainWall	オブジェクト> テンドン	IfcTendon
ゾーン	IfcSpace	オブジェクト> 階段	IfcStair
壁の終端	IfcWall	オブジェクト> 階段部材	IfcStairFlight
コーナー窓	IfcWindow	オブジェクト> 傾斜	ifcRamp
通り芯	IfcGridAxis	オブジェクト> 傾斜部材	ifcRampFlight
通り芯設定	IfcGrid	オブジェクト> 手摺	IfcRailing
ランプ	IfcFlowTerminal	オブジェクト> カーテンウォール	IfcCurtainWall
寸法	IfcAnnotation	オブジェクト> 家具	IfcFurnishingElement
高度寸法	IfcAnnotation	オブジェクト> 木製トラス	IfcBeam
テキスト	IfcAnnotation	オブジェクト> 基礎	IfcFooting
ラベル	IfcAnnotation	オブジェクト> フーチング	IfcFooting
塗りつぶし	IfcAnnotation	オブジェクト> スペース	IfcSpace
線	IfcAnnotation	オブジェクト> カバー	IfcCovering
円弧/円	IfcAnnotation	オブジェクト> 鉄筋	IfcReinforcingBar
ポリライン	IfcAnnotation	オブジェクト> 溶接金網	IfcReinforcingMesh
半径寸法	IfcAnnotation	オブジェクト> 壁の終端	IfcWall
角度寸法	IfcAnnotation	オブジェクト> 電気的要素	IfcFlowTerminal
スプライン	IfcAnnotation	オブジェクト> 継手	IfcFlowFitting

•通り芯と2D要素のエクスポートは、IFCトランスレータで該当するオプションを有効にしている場合のみ行われます。

•IFC標準では、寸法のインテリジェントなエクスポートはサポートされていません。そのため、寸法要素をエクスポートすると、要素が線とテキストに分解されます（IfcAnnotation要素）。

•オブジェクトの場合、サブタイプ（例えば、壁サブタイプを持つオブジェクト）を分類できる場合、オブジェクトはそれに応じてエクスポートされます（IfcWallとしてなど）。一部のサブタイプは、そのグループ名に対応するIFC要素タイプが自動的に割り当てられます（例：「ベッド」、「椅子」または「テーブル」サブタイプの場合、そのグループ名が「Furnishing」サブタイプのため、IFCタイプは「IfcFurnishingElement」に自動的に設定されます）。IFC要素タイプに対応するサブタイプが存在しない場合は、IFC2x_Base_Objectの下でサブタイプを検索するか（下図を参照）、オブジェクト設定の［タグとカテゴリ］パネルで［要素分類］オプションを使用（後述を参照）することをお勧めします。そのようなIFC要素タイプが存在しない場合は、オブジェクトは一般的なソリッドオブジェクト「IfcBuildingElementProxy」としてエクスポートされます。

ArchiCADの要素分類は、その要素のIFCエクスポートタイプに反映されます。上の表に表示するマップは、要素の要素分類値（要素設定の［タグとカテゴリ］パネルの「要素分類」で設定）が「ArchiCADタイプ」に設定されている場合のデフォルトおよび推奨状態を示しています。

要素分類	IFC要素タイプ（事前定義タイプ）	デフォルトIFC製品タイプ	代替IFC製品タイプ（IFCマネージャーで設定可）
梁	IfcBeam	IfcBeamType
建築要素プロキシ	IfcBuildingElement Proxy	IfcBuildingElement ProxyType
ケーブルキャリア金具	IfcFlowFitting	IfcCableCarrier FittingType	IfcDuctFittingType、IfcJunctionBoxType、IfcPipeFittingType
ケーブルキャリア分節	IfcFlowSegment	IfcCableCarrier SegmentType	IfcCableSegmentType、IfcDuctSegmentType、IfcPipeSegmentType
天井	IfcCovering（天井）	IfcCoveringType
柱	IfcColumn	IfcColumnType
表面	IfcCovering（未定義）	IfcCoveringType
カーテンウォール	IfcCurtainWall	IfcCurtainWallType
個別付属品	IfcDiscreteAccessory	IfcDiscreteAccessoryType	IfcVibrationIsolatorType
分岐チャンバー要素	IfcDistribution ChamberElement	IfcDistribution ChamberElementType
分岐制御要素	IfcDistributionControl Element	IfcControllerType	IfcActuatorType、IfcAlarmType、IfcFlowInstrumentType、IfcSensorType
分岐要素	IfcDistributionElement	IfcDistribution ElementType	IfcDistributionChamber ElementType、IfcActuatorType、IfcAlarmType、IfcControllerTypeなど
分岐フロー要素	IfcDistributionFlow Element	IfcValveType	IfcAirTerminalBoxType、IfcDamperType、IfcElectricTimeControlType、 IfcFlowMeterType、IfcProtectiveDeviceType、IfcSwitchingDeviceType
ドア	IfcDoor	IfcDoorStyle
ダクト金具	IfcFlowFitting	IfcDuctFittingType	IfcCableCarrierFittingType、IfcJunctionBoxType、IfcPipeFittingType
ダクトフローターミナル	IfcFlowTerminal	IfcAirTerminalType	IfcElectricApplianceType、IfcElectricHeaterType、IfcFireSuppressionTerminal Type、IfcGasTerminalType、IfcLampType、IfcLightFixtureType、IfcOutletType、IfcSanitaryTerminalType、IfcStackTerminalType、IfcWasteTerminalType
ダクト分節	IfcFlowSegment	IfcDuctSegmentType	IfcCableCarrierSegmentType、IfcCableSegmentType、IfcPipeSegmentType
エネルギー変換装置	IfcEnergyConversion Device	IfcTransformerType	IfcAirToAirHeatRecovery Type、IfcBoilerType、IfcChillerType、IfcCoilType、IfcCondenserType、IfcCooledBeamType、IfcCoolingTowerTypeなど
固定具	IfcFastener	IfcFastenerType	IfcMechanicalFastenerType
フロー制御装置	IfcFlowController	IfcValveType	IfcAirTerminalBoxType、IfcDamperType、IfcElectricTimeControlType、 IfcFlowMeterType、IfcProtectiveDeviceType、IfcSwitchingDeviceType
フロー移動装置	IfcFlowMovingDevice	IfcPumpType	IfcCompressorType、IfcFanType
フローストレージ装置	IfcFlowStorageDevice	IfcTankType	IfcElectricFlowStorageDeviceType
フロー処理装置	IfcFlowTreatment Device	IfcFilterType	IfcDuctSilencerType
基礎	IfcFooting（未定義）	（IFC2x3スキームで使用不可）
家具	IfcFurnishingElement	IfcFurnishingElementType	IfcFurnitureType、IfcSystemFurnitureElement Type
ランプ	IfcFlowTerminal	IfcLampType	IfcAirTerminalType、IfcElectricApplianceType、IfcElectricHeaterType、IfcFireSuppressionTerminal Type、IfcGasTerminalType、IfcLightFixtureType、IfcOutletType、IfcSanitaryTerminalType、IfcStackTerminalType、IfcWasteTerminalType
照明設備	IfcFlowTerminal	IfcLightFixtureType	IfcAirTerminalType、IfcElectricApplianceType、IfcElectricHeaterType、IfcFireSuppressionTerminal Type、IfcGasTerminalType、IfcLampType、IfcOutletType、 IfcSanitaryTerminalType、IfcStackTerminalType、IfcWasteTerminalType
固定機器	IfcMechanicalFastener	IfcMechanical FastenerType
部材	IfcMember	IfcMemberType
杭	IfcPile（未定義）	（IFC2x3スキームで使用不可）
パイプ金具	IfcFlowFitting	IfcPipeFittingType	IfcCableCarrierFittingType、IfcDuctFittingType、IfcJunctionBoxType
パイプフローターミナル	IfcFlowTerminal	IfcSanitaryTerminal Type	IfcAirTerminalType、IfcElectricApplianceType、IfcElectricHeaterType、IfcFireSuppressionTerminal Type、IfcGasTerminalType、IfcLampType、IfcLightFixtureType、IfcOutletType、IfcStackTerminalType、IfcWasteTerminalType
パイプ分節	IfcFlowSegment	IfcPipeSegmentType	IfcCableCarrierSegmentType、IfcCableSegmentType、IfcDuctSegmentType
プレート	IfcPlate	IfcPlateType
手摺り	IfcRailing（未定義）	IfcRailingType
傾斜	IfcRamp（未定義）	（IFC2x3スキームで使用不可）
傾斜部	ifcRampFlight	IfcRampFlightType
強化バー	IfcReinforcingBar	（IFC2x3スキームで使用不可）
強化メッシュ	IfcReinforcingMesh	（IFC2x3スキームで使用不可）
屋根	IfcSlab（屋根）	IfcSlabType
サイト形状	IfcSite形状の部品	（使用不可）
スラブ	IfcSlab（床）	IfcSlabType
階段	IfcStair（未定義）	（IFC2x3スキームで使用不可）
階段部	IfcStairFlight	IfcStairFlightType
テンドン	IfcTendon（未定義）	（IFC2x3スキームで使用不可）
テンドンアンカー	IfcTendonAnchor	（IFC2x3スキームで使用不可）
移送要素	IfcTransportElement（未定義）	IfcTransportElementType
壁	IfcWall	IfcWallType
窓	IfcWindow	IfcWindowStyle

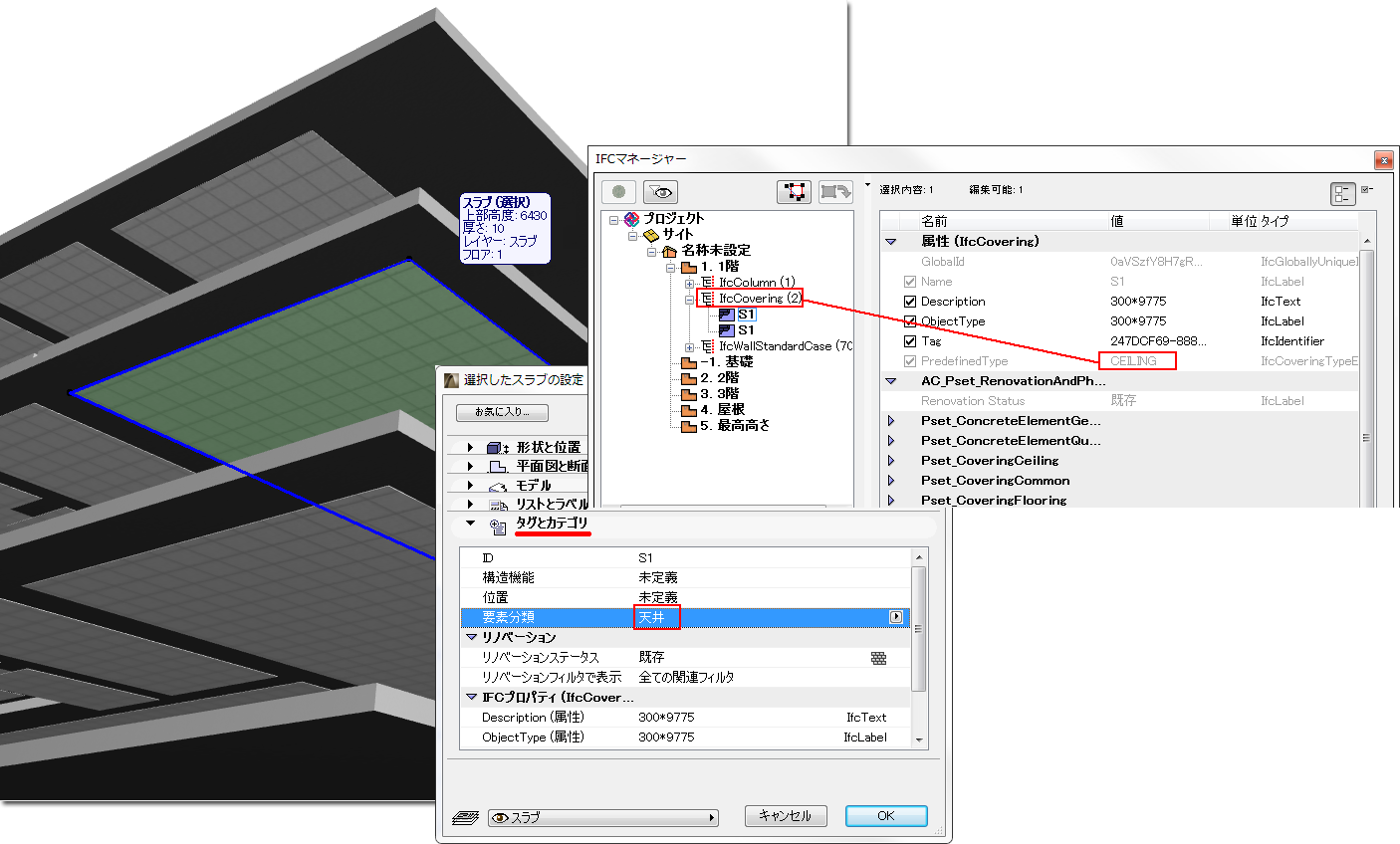

場合によっては、ArchiCADツールボックスに対応物がない建築物要素のモデルを作成する必要があります。既存のツールを使用する必要があります。例えば、スラブツールを使用して天井のモデルを作成する場合があります。これらの要素にデフォルト値「ArchiCADタイプ」を使用すると、IfcSlabとしてエクスポートされます。これを回避するには、ArchiCADの要素分類機能を使用してこのような非標準モデルに対処し、タスクを適切にエクスポートします。注釈要素を除く全てのArchiCAD要素は、IFCエクスポート用に分類できます。そのため、例えばスラブツールを使用して作成した天井のモデルは、「天井」として分類されます。このようにして、そのスラブは建築モデルのIFC階層（この設定はIFCマネージャーを使用して確認できます）およびエクスポートされるIFCモデルで、天井事前定義タイプのIfcCovering要素として分類されます。

•モデル作成のロジックでこのような変更が要求される場合を除いて、ArchiCAD要素のデフォルト分類は変更しないでください。このような場合以外は、デフォルトの「ArchiCADタイプ」分類を使用してください。例えば、ArchiCADの壁を「壁」として分類する理由はありません。これを「ArchiCADタイプ」のデフォルト値のままにしても結果は同じで、壁は自動的にifcWallとしてエクスポートされます。

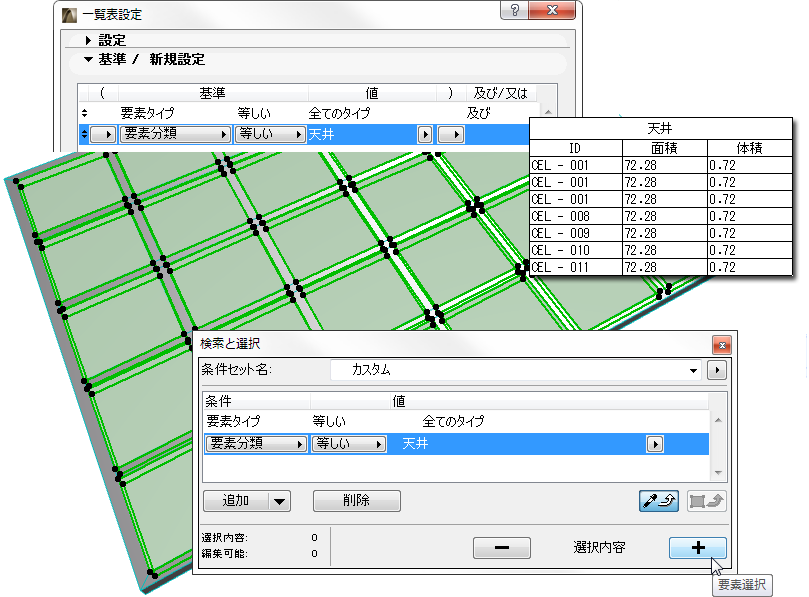

•要素分類には、IFC交換に直接関係しない別の利点もあります。［検索と選択］と［一覧表］を使用して、［要素分類］別にフィルタできます。例えば、天井のモデル作成に使用されたスラブのみを選択または表示できます。

•このように、要素分類は、ArchiCAD基準のクラス機能で、IFCエクスポートに影響を与えます。使用可能な要素分類の値は、IFCエンティティタイプの名前に正確には対応していません。例えば、「天井」分類では、IfcCeilingのものはなく、代わりに、対応する名前は事前定義タイプの「天井」のIfcCoveringになります。屋根分類についても同様です。屋根分類のArchiCAD要素は事前定義済みのIfcSlabタイプとしてエクスポートされます（「IfcRoof」と呼ばれるエンティティはありませんが、IFCコンテナにあります。「IFCコンテナ」を参照してください）。対応するIFCエンティティのArchiCAD要素の分類を確認するには、［設定］ダイアログボックスに移動して、［タグとカテゴリ］パネルのIFCプロパティの下の括弧内に表示された値にチェックを付けます。

•サイト形状と分類されたArchiCAD要素は、IFCエクスポートプロセスの一部として、IfcSite形状の一部となります。IfcSiteのIFCデータは、IFCマネージャーでのみ編集することができるので、ArchiCAD要素の［タグとカテゴリ］パネル内には「IFCプロパティ」または「IFCプロパティを管理」インターフェイスはありません。

•要素に自動的に生成されたIFC製品タイプは、IFCマネージャーでのみ、確認と管理ができます。また、場合によっては、デフォルトのIFC製品タイプは、IFCマネージャーを使用して、別のIFC製品タイプに変更することができます。

IFCモデルのインポートでは、次のようにIFC要素タイプに応じた要素変換ルールが使用されます。

•インポートされるIFC要素タイプ（IfcBeamなど）がArchiCADにモデル要素として存在する場合、その形状が「押出」でArchiCADツールを使用して作成できる（例：梁ツールで作成される水平梁）場合に限り、編集可能な（GDLベースでない）要素（梁など）が作成されます。

•インポートされたIFC要素タイプがGDLでないArchiCADモデル要素タイプ（梁など）として存在し、まだ「BREP」形状を持つか、対応するArchiCADツールを使用して作成できない場合（またはそのような対応するツールが存在しない場合）、適切なサブタイプ（梁サブタイプなど）を持つオブジェクトが作成されるか、あるいは適切な要素分類（「梁」など）を持つモルフが作成されます。

•作成される要素がオブジェクトかモルフかは、使用しているIFCトランスレータの形状変換インポートオプションによって異なります。

•「押出形状」とは、標準のIFC形状形式で、要素のパラメーター値（厚み、高さ、基準線またはエッジの位置、複合構造の仕上げ構造など）をもちます。ただし、ある種の特殊な断面をもちません。「境界表現」（BREP）図形作成法は、要素の形状をその特殊な断面/接続と一緒に再現する方法に似ています（ただし要素のパラメータは失われます）。

•当然ながら、指定された要素または要素タイプがインポートされるかどうかは、モデル要素フィルタ設定またはIFCトランスレータのインポートオプションによって異なります。
