Nachfolgend finden Sie eine Beschreibung der Seite Flügelrahmen Optionen der individuellen Fenstereinstellungen für ein Fenster aus der INTERNATIONALEN ArchiCAD-Bibliothek.
Verwenden Sie diese Seite zum Einstellen der Optionen für die einzelnen Fenster-Flügelrahmenraster, einen Flügelrahmen nach dem anderen.

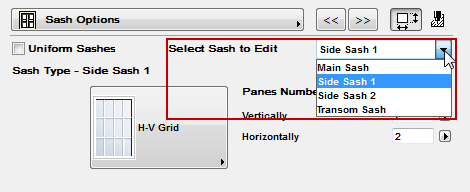

Beginnen Sie damit, dass Sie den zu bearbeitenden Flügelrahmen in der Popup-Liste auswählen.
Anmerkung: Wenn Sie das Feld Einheitliche Flügelrahmen markieren, verwenden alle Flügelrahmen einen einzigen Typ.

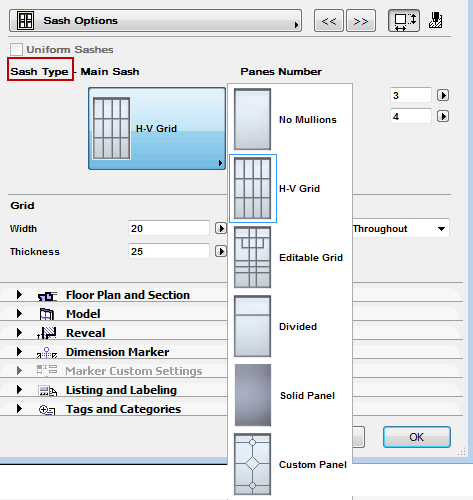

Als Nächstes wählen Sie den Flügelrahmentyp für den ausgewählten Flügelrahmen aus:
Siehe auch Eigenes Paneel.
Anmerkung: Wenn Einheitliche Flügelrahmen markiert ist, steht der Typ geteilte Flügelrahmen nicht zur Verfügung.
Anmerkung: Der Flügelrahmentyp “Editierbare Raster” bedeutet, dass Sie die Flügelrahmen-Unterteilungen im Projekt mit den editierbaren Fixpunkten grafisch bearbeiten können.
Siehe Grafische Bearbeitung mit bearbeitbaren Fixpunkten.

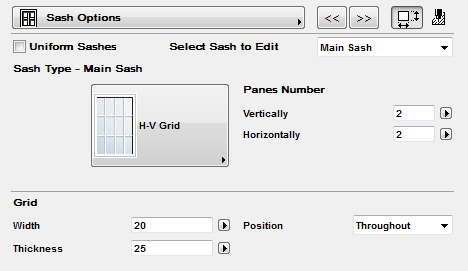

Geben Sie Werte für das Flügelrahmenmuster ein: die Anzahl der Felder horizontal und vertikal sowie die Parameter für die Raster-Unterteilungen.
Lage: Wählen Sie aus, ob das Fenster-Raster an der Innen- oder Außenseite des Fensters platziert oder an beiden Seiten (“Überall”) durchgeführt werden soll.
Eigener Fensterflügel

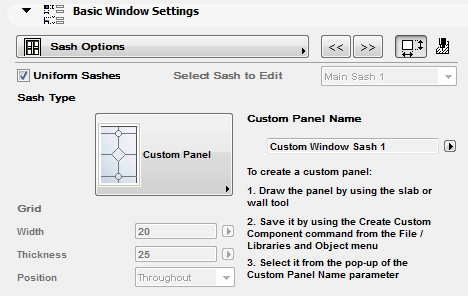

Wenn Sie einen Eigenen Fensterfügel erstellt haben, wählen Sie den Stil Individuell aus, um Ihren Flügel dem Fenster zuzuweisen.
Informationen zum Erstellen eines eigenen Flügels finden Sie unter Eigene Komponenten für Türen, Fenster, Fassaden erstellen.
Flügelrahmen-Attribute
Zum Festlegen von Schraffur, Material und Stiftattributen für das Glas und das Raster des Flügelrahmens klicken Sie auf die Schaltfläche, um die Attribute-Seite zu öffnen.
Die 3D-Stift Bedienelemente wirken sich auf die Grundrisslinie aus, die das Glas darstellt, wenn das Fenster in 3D-ähnlicher Form angezeigt wird - d. h. die projizierten Teile, wenn die Grundriss-Anzeigeoption des Fensters auf Projiziert oder Projiziert mit Untersicht eingestellt ist.
Siehe auch Definieren Sie die Grundrissattribute von Fenstern/Türen.
