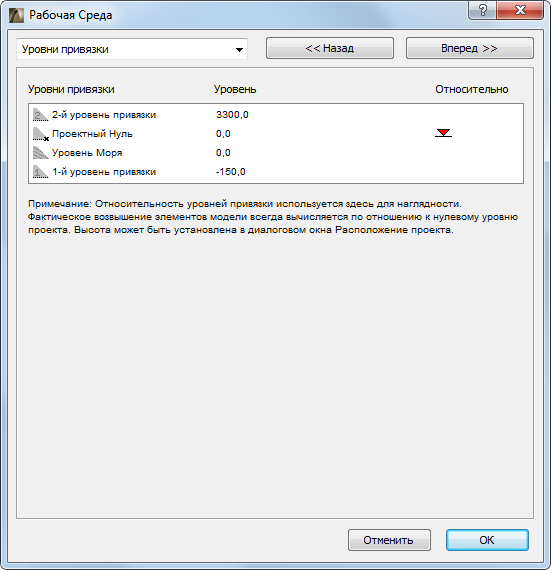

Вы можете задать дополнительные Уровни Привязки, обеспечивающие удобное позиционирование элементов. Для этого используется вкладка Уровни Привязки (Параметры > Рабочая Среда Проекта > Уровни Привязки).
Все эти установки действуют в Координатном и Информационном Табло и во всех Диалоговых окнах.

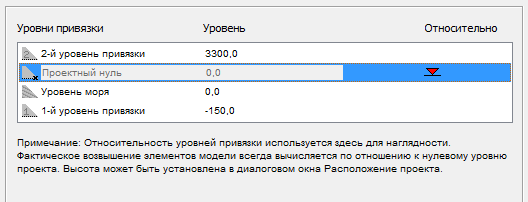

Выберите нужный уровень, при желании переименуйте его, и укажите значение его отметки в поле Уровень. На приведенной ниже иллюстрации определены два уровня привязки в дополнении к Проектному Нулю: уровень, расположенный на 400 метров выше уровня Проектного Нуля и уровень Моря, лежащий на 200 метров ниже Проектного Нуля.
Значение Возвышения проекта задается с помощью команды Параметры > Рабочая Среда Проекта > Расположение Объекта.

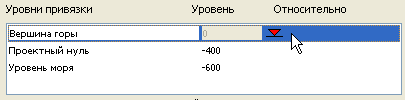

В этом диалоговом окне можно рассчитывать значения уровней привязки относительно уровня, отличающегося от Проектного Нуля. Для этого достаточно щелкнуть мышью в поле Относительно , напротив имени нужного Уровня Привязки.
Примечание: Уровни привязки Проектного Нуля и Уровня Моря переименовать нельзя.
Примечание: Отметим, что уровни привязки являются вспомогательными средствами ввода. Изменение их значений не влияет на расположение элементов, так как их фактические отметки всегда вычисляется относительно Нулевого Уровня проекта. Исключением являются Оси в разрезах, расположение которых изменяется согласно выбранному Уровню Привязки.

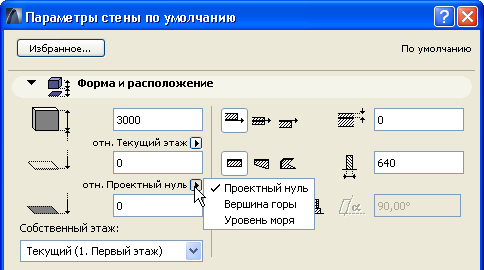

Вновь определенные Уровни Привязки становятся доступны в полях Отметки Основания [отн. Уровня Привязки] панелей Форма и Расположение, находящихся в диалоговых окнах настройки Параметров конструктивных элементов и объектов.
См. также Размещение конструктивных элементов ArchiCAD.

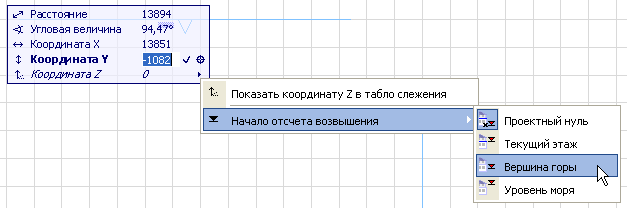

Уровни Привязки также могут использоваться для указания значений возвышения (Z) элементов в Табло Слежения.
См. Табло слежения.
Уровни Привязки могут использоваться в качестве Автотекстов, например, в Размерах:
