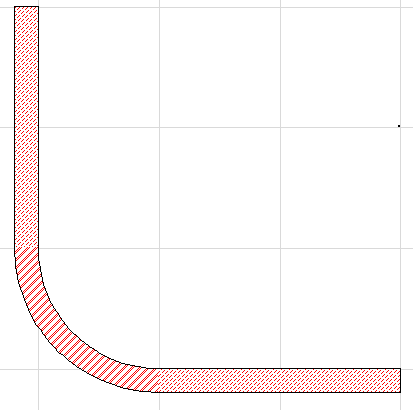

Построение криволинейной стены
При выбранном инструменте Стена укажите один из трех геометрических вариантов криволинейной стены в информационном табло.
•Окружность
•Щелкните мышью в трех точках, через которые должна пройти Стена (например, на узловых точках или пересечениях других элементов или в специальных точках привязки).
•Щелкните мышью четвертый раз для определения длины Стены.
•По центру и двум точкам
•Щелкните мышью, чтобы указать центр.

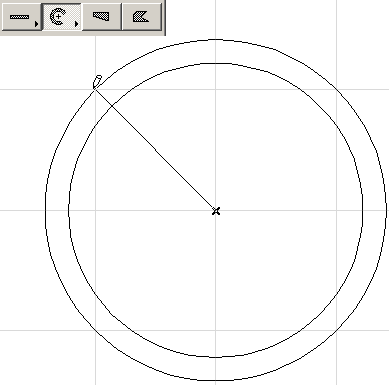

•Переместите курсор, чтобы определить радиус и щелкните второй раз мышью.

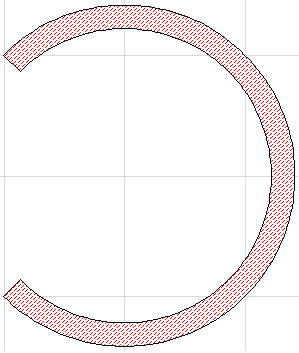

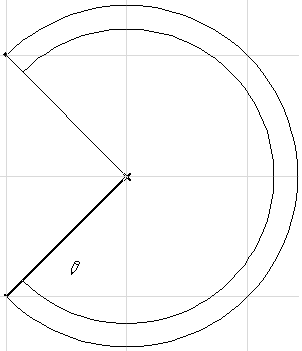

•Переместите курсор чтобы указать длину Стены, и щелкните еще раз мышью для завершения построения.
Примечание: Чтобы построить полную окружность, сделайте двойной щелчок.

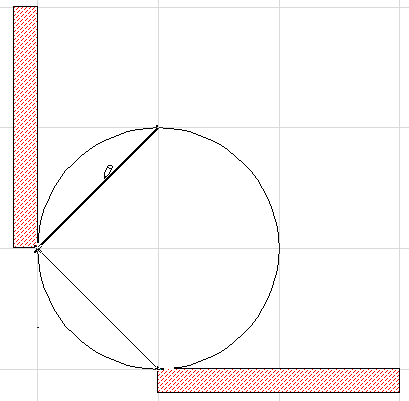

•Окружность

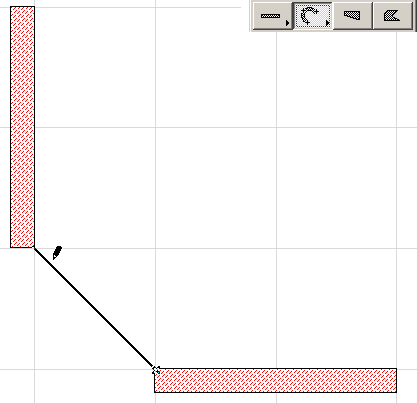

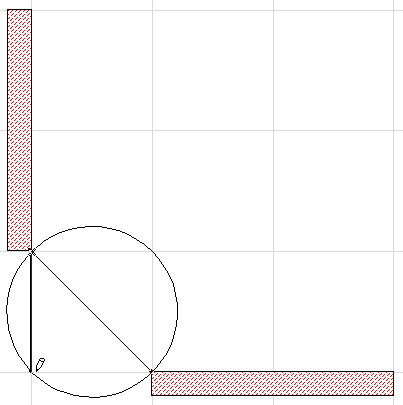

•Щелкните мышью в трех точках, через которые должна пройти Стена (например, на узловых точках или пересечениях других элементов или в специальных точках привязки).

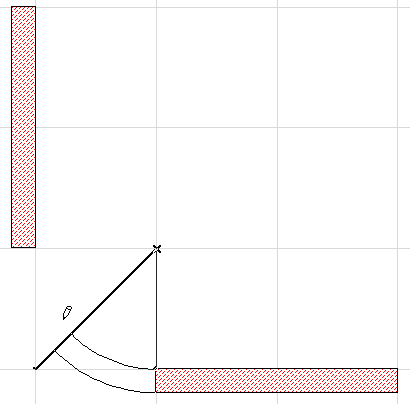

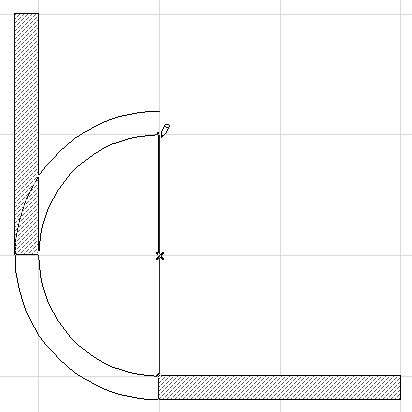

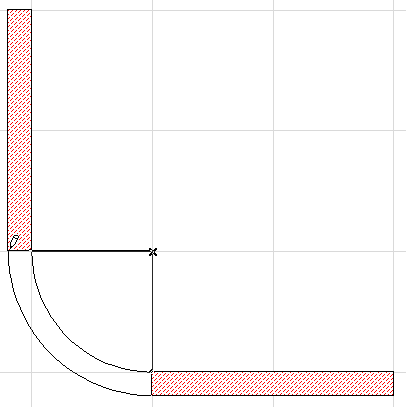

•Щелкните мышью четвертый раз для определения длины Стены.
•По касательным. Определение замкнутой криволинейной Стены по трем ребрам-касательным или точкам.
•Укажите три начальные точки: это могут быть ребра-касательные, вершины элементов или три отдельные точки.
В зависимости от конкретной геометрической ситуации сделанное Вами определение окружности может иметь от одного до четырех решения.
-Если имеется только один вариант построения окружности, то Стена создается автоматически.
-При наличии нескольких вариантов построения, курсор примет форму Глаза, и предварительный контур Стены будет перемещаться при изменении положения курсора. Чтобы завершить построение, сделайте щелчок, когда контур окружности займет нужное положение.
-Если Ваше определение не имеет решений, например, если Вы указали в качестве касательных три параллельные прямые, стена построена не будет.
Примечание: Так как стены должны иметь две конечные точки, построенная в виде окружности стена фактически будет состоять из двух полуокружностей. Нельзя непосредственно построить стены в виде эллипсов, эллиптических дуг или сплайн-кривых. Однако для этих целей Вы можете воспользоваться волшебной палочкой.
