Для получения дополнительной информации о работе пересечений (соединений) конструктивных элементов:
Следующие несколько функций также влияют на пересечение Балок:
•Функция Выровнять элементы по перекрытиям позволяет подогнать высоту горизонтальных Балок в соответствии с уровнями одного или нескольких Перекрытий, находящихся выше и/или ниже выбранных Балок.
См. Выровнять элементы по перекрытиям.
•Балки могут отсекаться крышами или оболочками командой Отсечь крышей/оболочкой.
См. Отсечение элементов крышами/оболочками.
•Вы также можете подрезать балку под односкатную крышу.
См. Подрезка элементов под односкатную крышу.
Авто пересечение балок с другими балками
При взаимном пересечении Балок, ArchiCAD автоматически строит чистое “бесшовное” пересечение и T- или Г-образное сопряжение, если включено действие команды Параметры > Авто пересечение.

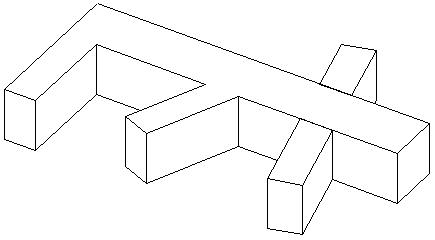

Если один конец соединяющейся балки оказывается внутри контура другой балки, то расположение конца первой балки будет автоматически изменено таким образом, чтобы ее ось привязки встретилась с осью привязки второй балки. Внешний вид в 3D также будет “чистым” при условии, что балки имеют одинаковый приоритет пересечения.

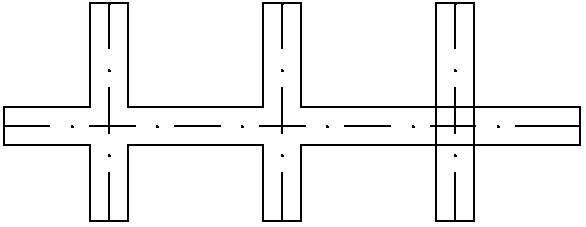

Соединение Балок также подвергается механизму чистого сопряжения, если они пересекаются или сопрягаются, находясь на различных отметках. Если же балки проходят мимо друг друга в пространстве, без пересечения их линий привязки, их пересечение на плане этажа будет “чистым” в зависимости от их приоритетов пересечения.
