ArchiCAD имеет отдельный инструмент для создания взглядов фасадов и связанных или несвязанных маркеров фасадов.
В отличие от разрезов:
•Фасады обычно не производят “разрезание” конструкции, а создают профильный (фасадный) вид конструкции, формируемый из удаленной точки.
•Для фасада нет варианта Отсутствует для глубины (горизонтального диапазона).
•Маркеры фасадов отличаются от маркеров разрезов; следовательно, характеристики маркера в диалоге Параметры фасада отличаются от характеристик маркера в диалоге Параметры разреза.
•В отличие от линии разреза, линия фасада приводится только на экране и не показывается в макете.
См. Показ линий детализации маркера.
Во всех других отношениях инструмент Фасад функционирует точно так же, как и инструмент Разрез.
•Для создания взгляда фасада Вы должны разместить на плане этажа исходный маркер фасада.
•Результирующий взгляд фасада имеет статус (модель или чертеж), который определяет его процедуру обновления.
•Панель Показ модели диалогового окна Параметры фасада определяет характер воспроизведения взгляда фасада, а панели Маркер и Указатель маркера определяют содержимое и характер воспроизведения маркера фасада.
•Связанный маркер фасада, содержащий только ссылочную информацию (без создания взгляда), может быть размещен в окнах плана этажа, разрезов, фасадов, внутренних видов, 3D-документов, деталей или рабочих листов.
•Могут также быть размещены несвязанные маркеры фасадов.
Для получения дополнительной информации см. следующие разделы:
Определение глубины и высоты взгляда разреза
Определение ссылки для исходного маркера
Размещение связанного маркера разреза
Определение ссылки для связанного маркера
Размещение несвязанного маркера
Создание независимого взгляда разреза
Показ линий и маркеров разрезов
Эта возможность предоставляется только для маркеров фасадов и внутренних видов.
Выберите линию фасада; при этом выбирается маркер и показывается его вершина.

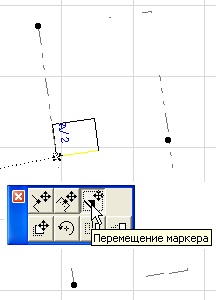

Сделайте щелчок в этой вершине, выберите в локальной панели пиктограмму Перемещение маркера и переместите маркер в необходимое место.
Маркер будет сохранять это положение, даже если линия фасада перемещается или поворачивается.
