Изменение расположение размерного текста

Размерные тексты можно редактировать самостоятельно. Для этого следует сначала выбрать размерный текст (а не все размерную линию).

Для графического перемещения размерного текста:

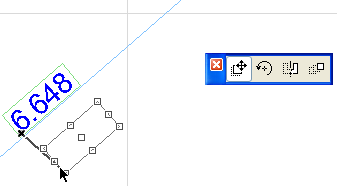

После выбора текста размера Вы можете изменить его расположение и/или ориентацию с помощью команд меню Редактор (например, Переместить, Повернуть).

Чтобы отменить изменение расположения всех модифицированных размерных текстов, перейдите в подменю Документ > Дополнения к документу и выполните команда Вернуть все размерные тексты в их автоматически устанавливаемо место.

Для восстановления расположения выбранных размерных текстов отметьте маркер Вернуть в исходное положение в диалоговом окне Параметры текста размера.
