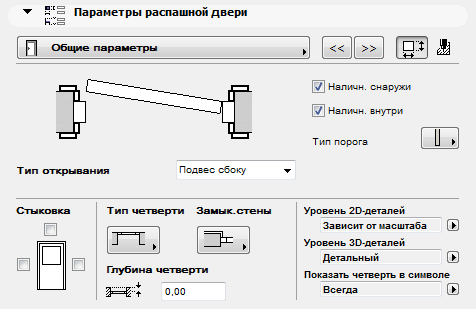

Далее приводится описание закладки Общие параметры панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Выберите либо Открывающаяся в обе стороны, либо Подвес сбоку. (Для дверей других типов могут быть дополнительные варианты.)
Тип открывания также присутствует на странице Тип открывания и угол.
Наличник
Используйте маркеры Обшивка снаружи и Обшивка внутри, чтобы добавить обшивку с наружной и внутренней сторон двери.
•Обшивка может быть определена в закладке Параметры обшивки панели графического интерфейса.
См. Параметры Внутреннего Наличника.
Используйте всплывающее меню Тип порога, чтобы выбрать порог для двери.
•Порог определяется в закладке Параметры порога панели графического интерфейса.
См. Параметры порога.
Можно выровнять двери по горизонтали и вертикали с помощью этих параметров. Вы должны отметить эти маркеры для текущей двери и соседней, чтобы символ двери показывались корректно.
В результате создания набора соединяющиеся линии между соседними компонентами двери (например, обшивка, подоконник) исчезают, как если бы они были единым элементом.
При использовании набора некоторые другие конструктивные параметры двери могут оказаться неприменимыми и будут представлены серым цветом или вообще исчезнут.
Тип и глубина четверти
Из всплывающего меню выберите тип четверти двери. Укажите значение глубины четверти.
•Вы также можете указать тип четверти и установить ее глубину в закладке Параметры четверти панели графического интерфейса.
•Глубина четверти также устанавливается в панели Просмотр и расположение.

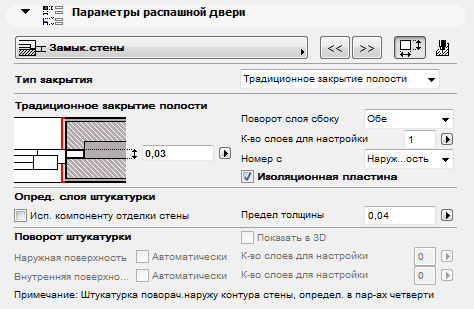

Замыкание стены
Этот параметр действует при размещении двери в многослойной стене.
Выберите из всплывающего меню вид замыкания стены. Имеющиеся варианты замыкания зависят от типа используемой четверти.
•Параметры замыкания указываются в закладке Замыкание стены панели графического интерфейса.
См. Замыкание стены.
Уровень 2D- и 3D-детализации. Показ четверти
Выберите уровень детализации показа двери в 2D и 3D.
Если для 2D-символа выбирается вариант Зависит от масштаба, то степень детализации изменяется в зависимости от масштаба проекта. В противном случае Вы можете зафиксировать уровень детализации для конкретного масштаба (например, 1:200) или вообще отключить (в этом случае 2D-символ двери вообще не показывается).
Для 3D-символа предоставляются варианты Детальный, Простой, Отключить.
Показать четверть в символе. Укажите масштаб, при котором четверть появляется на плане этажа. (Если масштаб больше, то четверть не показывается.).

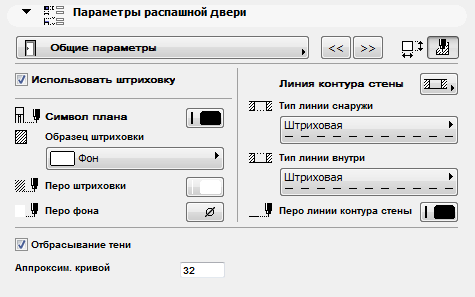

Общие реквизиты
Чтобы установить для двери общие реквизиты штриховки, покрытия и пера, щелкните на кнопке (вверху справа страницы общих параметров).

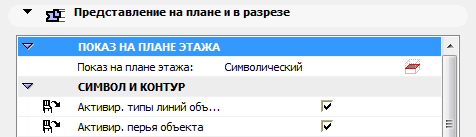

Устанавливаемые здесь реквизиты применяются к двери, если параметр Показ на плане этажа установлен в Символический, и если отмечены маркеры Активировать типы линий/перья объекта.
•В закладке Общие параметры (на странице реквизитов) отметьте маркер Использовать штриховку, чтобы активировать все параметры штриховки на каждой странице реквизитов. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент. (Управляющие элементы штриховки окажутся недоступными на всех подзакладках реквизитов.)
