Далее приводится описание закладки Замыкание стены панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Используйте эту закладку для определения, каким образом слои многослойной стены будут обволакивать размещенную в ней дверь. (Эти параметры имеют отношение только к дверям, размещенным в многослойной стене.)
•Эти параметры влияют только на показ дверей в 2D-видах.
•Эффект установки поворота штукатурки будет отображаться в окнах Разрезов/Фасадов как продолжение многослойной стены до коробки. (Для включения этого эффекта в 3D-окне, необходимо отметить маркер “Показать в 3D” в разделе управления Поворотом штукатурки.)

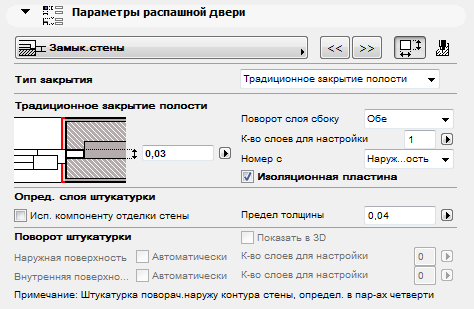

Параметры закладки Замыкание стены
В этой закладке имеются два вида параметров:
•Параметры закрытия (если Вы выбрали замыкание стены; и
•Поворот штукатурки, который не зависит от использования замыкания стены.
Тип закрытия
Выберите из выпадающего списка тип закрытия или вариант Нет закрытия.
Имеющиеся варианты замыкания зависят от типа используемой четверти.
Параметры закрытия
Они изменяются от выбранного типа закрытия.
Для получения дополнительной информации см. Специальное закрытие.
Поворот слоя сбоку. Выберите, будут ли слои поворачиваться справа, слева или с обеих сторон двери.
ВыберитеКоличество слоев для поворота, начиная с Наружной или Внутренней поверхности стены. (Переключите этот параметр с помощью всплывающего меню Количество со.)
Ширина профиля. Этот параметр применяется к изготовленному заводским способом замыканию полости. Укажите ширину элемента замыкания.
Отметьте этот маркер, чтобы добавить изоляционную пластину.
Введите значение в поле толщины изоляционной пластины:
Используйте эти параметры, чтобы штукатурка стены поворачивалась в конце стены - не зависимо от того, используется ли замыкание стены.
Примечание: Такой слой (слой поворота штукатурки) будет поворачиваться снаружи контура стены, определенного в параметрах четверти.
Примечание: Нельзя одновременно использовать наличник и поворот штукатурки.
Определение слоя штукатурки
Сначала следует определить, какой слой стены будет рассматриваться слоем штукатурки:
•Использовать компоненту отделки стены. Компонента многослойной стены, которая была определена как “Отделка”, будет рассматриваться как штукатурка.
Альтернативный вариант:
•Предел толщины штукатурки. Определите слой штукатурки на основании его толщины, например, все слои, толщиной до 40 мм., рассматриваются как штукатурка.
После определения того, какие слои рассматриваются как штукатурка, используйте управляющие элементы Поворот штукатурки, чтобы определить, какие слои штукатурки будут поворачиваться::
•либо выберите вариант Автоматически (все слои, определенные как штукатурка в Определение слоя штукатурки (см. выше), будут повернуты), или
•указанное количество непрерывных слоев, специфицированных как штукатурка в Определение слоя штукатурки (см. выше), будут повернуты.
Реквизиты замыкания стены

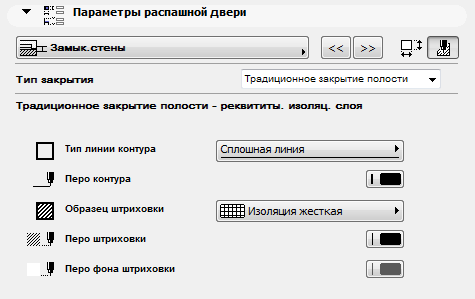

Для установки реквизитов штриховки и пера (если они применимы) для показа замыкания стены, щелкните на кнопке, чтобы открыть страницу Реквизиты.
•Для традиционного закрытия полости установите реквизиты для изоляционной пластины, если она используется.
•Если используется изготовленное заводским способом замыкание полости, установите здесь его реквизиты.
•Для специального замыкания нет дополнительных реквизитов.
См. также Определение реквизитов дверей/окон на плане этажа

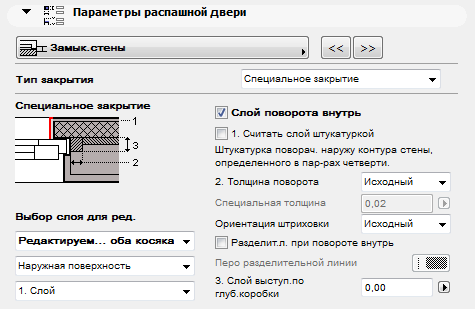

Если Вы хотите использовать специальный тип закрытия, то сможете устанавливать параметры замыкания отдельно для каждого слоя.
Сначала из списка Выбора слоя для редактирования, выберите левый, правый или оба бруса.
Затем выберите слой для поворота. Слои нумеруются, начиная от Наружной к Внутренней поверхности Стены.
Справа отметьте маркер Поворот слоя внутрь, если хотите включить поворот для редактируемого в данный момент слоя; затем настройте оставшиеся параметры (толщины, ориентацию штриховки, перо линии разделителя) редактируемого слоя.
Отметьте маркер Считать слой штукатуркой, если хотите, чтобы слой вел себя как штукатурка: то есть, он будет поворачиваться вдоль проема в стене, как это определено четвертью.
Примечание: Если слой стены определен как Ядро, то он не может рассматриваться штукатуркой, и этот маркер не оказывает никакого воздействия.
См. Определение в многослойной конструкции слоев-ядер и слоев отделки.
