Далее приводится описание закладки Замыкание стены панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.
Используйте эту закладку, чтобы определить, каким образом слои многослойной стены обволакивают проем, в котором размещено окно. (Эти параметры действуют только для многослойных стен.)
•Эти параметры действуют только при показе окна в 2D-видах.
•Эффект установки поворота штукатурки будет также показываться в разрезах/фасадах. (Для включения этого эффекта в 3D-окне, необходимо отметить маркер “Показать в 3D” в разделе управления Поворотом штукатурки.)

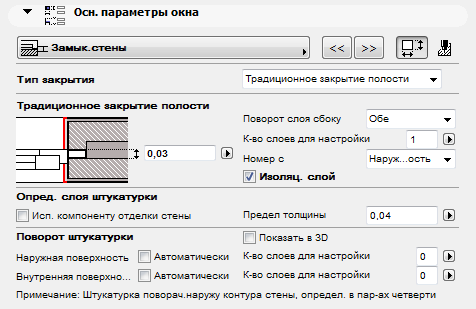

Параметры закладки Замыкание стены
В этой закладке имеются два вида параметров:
•Параметры закрытия (если Вы выбрали замыкание стены; и
•Поворот штукатурки, который не зависит от использования замыкания стены.
Тип закрытия
Выберите из выпадающего списка тип закрытия или вариант Нет закрытия.
Имеющиеся варианты замыкания зависят от типа используемой четверти.
Они изменяются от выбранного типа закрытия.
См. также Специальное закрытие
Поворот слоя сбоку. Выберите, будут ли слои поворачиваться справа, слева или с обеих сторон окна.
ВыберитеКоличество слоев для поворота, начиная с Наружной или Внутренней поверхности стены. (Переключите этот параметр с помощью всплывающего меню Количество со.)
Ширина профиля. Этот параметр применяется к изготовленному заводским способом замыканию полости. Укажите ширину элемента замыкания.

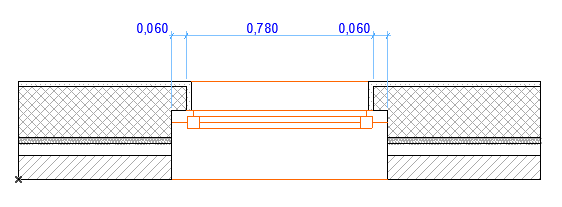

На следующих двух рисунках ширина обоих косяков равна 60 мм. Номинальная ширина четверти обоих окон равна 780 мм.
На первом примере штукатурка поворачивается как слой штукатурки. В результате этого слой штукатурки обволакивает снаружи косяк стены, глубина косяка измеряется относительно несущего слоя стены, а номинальная ширина четверти становится больше, чем расстояние между слоями штукатурки.
Во втором примере наружный слой поворачивается согласно специальных параметров замыкания, когда маркер Считать слой штукатуркой не отмечен. В результате глубина косяка измеряется вместе с шириной наружного слоя, и номинальная ширина четверти совпадает с расстоянием между поворачивающимися слоями.
Отметьте этот маркер, чтобы добавить изоляционную пластину.
Введите значение в поле толщины изоляционной пластины:
Используйте эти параметры, чтобы штукатурка стены поворачивалась в конце стены - не зависимо от того, используется ли замыкание стены.
Примечание: Такой слой (слой поворота штукатурки) будет поворачиваться снаружи контура стены, определенного в параметрах четверти.
Примечание: Нельзя одновременно использовать наличник и поворот штукатурки.
Определение слоя штукатурки
Сначала следует определить, какой слой стены будет рассматриваться слоем штукатурки:
•Использовать компоненту отделки стены. Компонента многослойной стены, которая была определена как “Отделка”, будет рассматриваться как штукатурка.
Альтернативный вариант:
•Предел толщины штукатурки. Определите слой штукатурки на основании его толщины, например, все слои, толщиной до 40 мм., рассматриваются как штукатурка.
После определения того, какие слои рассматриваются как штукатурка, используйте управляющие элементы Поворот штукатурки, чтобы определить, какие слои штукатурки будут поворачиваться::
•либо выберите вариант Автоматически (все слои, определенные как штукатурка в Определение слоя штукатурки (см. выше), будут повернуты), или
•указанное количество непрерывных слоев, специфицированных как штукатурка в Определение слоя штукатурки (см. выше), будут повернуты.
Реквизиты замыкания стены

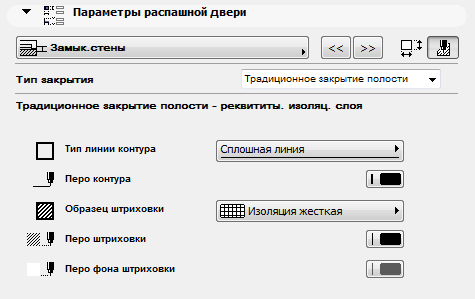

Для установки реквизитов штриховки и пера замыкания стены щелкните на кнопке Реквизиты в правом верхнем углу той закладки.
•Для традиционного закрытия полости установите реквизиты для изоляционной пластины, если она используется.
•Если используется изготовленное заводским способом замыкание полости, установите здесь его реквизиты.
•Для специального замыкания нет дополнительных реквизитов.
См. также Определение реквизитов дверей/окон на плане этажа
Если Вы хотите использовать специальный тип закрытия, то сможете устанавливать параметры замыкания отдельно для каждого слоя.
См. Специальное закрытие.
