ARCHICAD kann parallele (axonometrische), isometrische und perspektivische Projektionen anzeigen.
Axonometrische Projektionen zeigen das gesamte Modell automatisch im Zentrum Ihres Fensters. Perspektiven werden über einen Blickpunkt und ein spezifisches Ziel definiert.
Wenn das 3D-Fenster aktiv ist, enthält die 3D-Navigator-Vorschaupalette eine Miniaturdarstellung der gesamten Projektansicht. Dies bietet eine schnelle Möglichkeit zum Ändern von Standort- & Projektionsart, ob perspektivisch oder parallel (axonometrisch); Sie können den Blickwinkel anpassen oder die Axonometrie ändern, während Sie einen Überblick über das gesamte Projekt behalten.
Siehe Navigatorvorschau (3D).
Gehen Sie zu Ansicht > 3D-Darstellungsmodus > Standort & Projektionsart..., oder öffnen Sie dieses Dialogfenster aus dem Aufklappmenü des Mini-Navigators.
Name und Inhalt des Dialogfensters hängen von der Projektionsart ab:
•Axonometrie-Einstellungen oder
Sie können zwischen beiden Dialogfenstern hin- und herwechseln, indem Sie auf die Schaltfläche in der rechten oberen Ecke klicken.
Die Projektionen, die Sie hier definieren, gelten nur so lange, bis Sie das Dialogfenster wieder öffnen und diese Einstellungen bearbeiten.
Umschalten zwischen axonometrischer und perspektivischer Darstellung
Sie können zwischen der “Perspektiv”- und der “Axonometrie”-Darstellung des 3D-Fensters wechseln mit Hilfe von:
•vordefinierten Tastaturkürzel:
Alt+3 = Axonometrie
Alt+Umsch.+3 = Perspektive

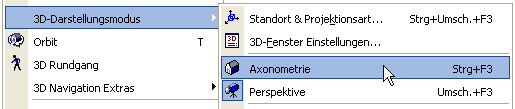

•Befehlen, die über Ansicht > 3D-Darstellungsmodus verfügbar sind:
•3D-Visualisierung-Werkzeugkasten
•Mini-Navigator-Werkzeugkasten:
•Navigatorpalette
Sie können Projektionen, die Sie im 3D-Fenster eingerichtet haben, folgendermaßen speichern:
•Verwenden Sie den Befehl Aktuellen Ausschnitt sichern aus dem Kontextmenü der Navigator-Palette. Damit erstellen Sie eine Ansicht (perspektivisch oder axonometrisch), die auf der zurzeit eingestellten Projektion im 3D-Fenster basiert. Die neue Ansicht wird in Ihre Navigator-Ansichtsmappe eingefügt.
•Fügen Sie die aktuelle Perspektive über Ansicht > 3D Navigation Extras > Eine Kamera in Route einsetzen in Ihre Route und damit in die Projektmappe ein. Eine Kamera, mit der die aktuelle Perspektive eingefangen wird, erscheint auch auf dem Grundriss.
•Fügen Sie die aktuelle axonometrische (parallele) Projektion mit dem Befehl Ansicht > 3D Navigation Extras > Akt. Projektion einfügen der Serie von vordefinierten Sichten hinzu.
