立面寸法

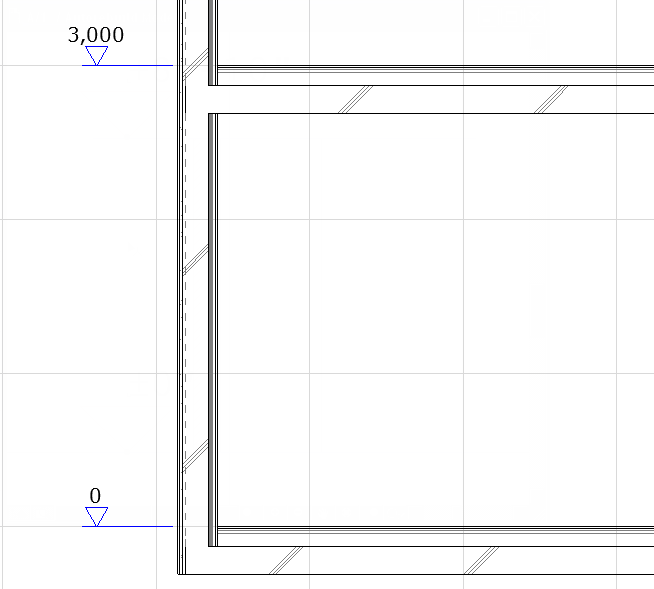

線形寸法ツールの特殊なケースは、立面寸法組み立て法です。立面寸法を使用すると、断面 /立面/展開図、および3Dドキュメントウィンドウに高さマーカーを配置できます。

注記：平面図またはワークシート/詳細図ウィンドウでは、高度寸法を使用します。「高度寸法」を参照してください。

立面寸法は寸法の原点に基づいて計算されます。寸法の原点は、必要に応じて立面寸法の設定で指定できます。

「立面寸法の設定」を参照してください。

一連の立面寸法は、連動寸法列として動作します。

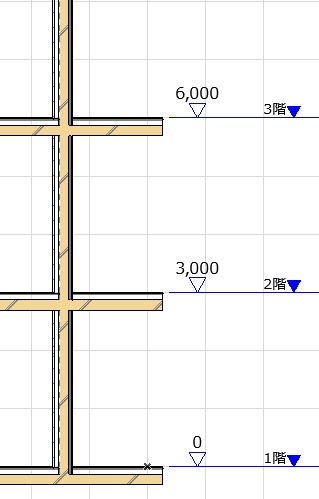

立面寸法列を配置する

1.寸法ツールを起動し、立面寸法の組み立て法を選択します。

2.断面/立面/展開図または3Dドキュメントウィンドウで、立面寸法が必要な一連の点をクリックします。

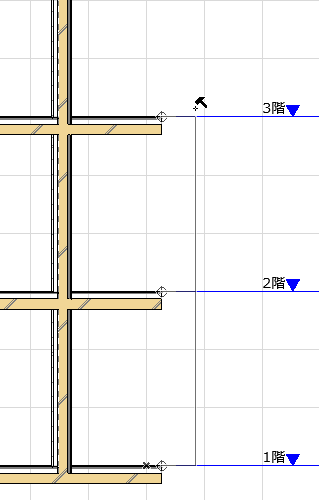

3.ダブルクリック（または制御ボックスで［OK］をクリック）し、かなづちカーソルを使用して寸法列を配置します。

断面/立面/展開図ウィンドウで、1回の操作で全てのフロア高度線に寸法を記入できます。

立面寸法を編集する

一連の立面寸法全体を選択して編集するには、矢印ツールを使用して寸法列の非表示軸をクリック（この場合、カーソルが矢印付きの三つ又に変わる）するか、または別のツールが有効な状態でShiftキーを押しながらクリックします。

注記：プロジェクトに配置されたホットリンクモジュールには、ユーザー原点を参照する立面寸法が含まれる場合があります。この場合は、寸法値はソースプロジェクトの値と同じになります。ホストプロジェクトの立面寸法を移動する場合、異なる規則が適用されます。
