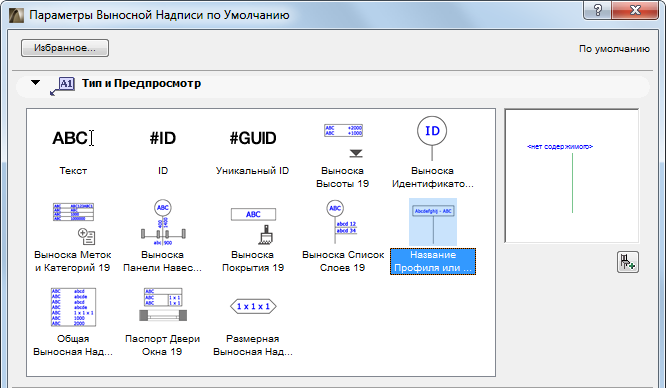

Доступ к Символьным Выносным Надписям, как и к Текстовым Выноскам или Выноскам ID, можно получить при помощи выпадающего меню Инструмента Выносная Надпись и в диалоге Параметров Выносной Надписи.
Символьные Выносные Надписи являются специальными объектами GDL. Они могут содержать любую информацию об элементе, например, слои многослойной стены.
Стандартные выносные надписи, входящие в состав Библиотеки ArchiCAD, позволяют создать большинство наиболее часто используемых выносок. Ниже приводится описание стандартных Символьных Выносных Надписей Библиотеки ArchiCAD. Набор Выносных Надписей может зависеть от версии локализации ArchiCAD.
•Выноска Идентификатор: Может быть создана для любого элемента. Предназначена для отображения ID Элемента.
•Выноска Размеров: Предназначена для отображения информации о размерах элемента (длине, ширине, высоте, толщине, площади поверхности и объеме).
•Выноска Покрытия: Предназначена для отображения наименования покрытия поверхности элемента, выбранной в диалоге Параметров Выносной Надписи.
См. также Выбор Поверхности (для Выноски Покрытия)
•Общая Выноска: Предназначена для отображения параметров элемента в виде таблицы.
•Паспорт Двери Окна: Предназначен для отображения параметров Двери или Окна в виде таблицы: может содержать ID, размеры, показатели, информацию о покрытиях и т.д.
•Выноска Меток и Категорий: Предназначена для отображения в виде таблицы параметров элемента, настроенных в панели Метки и Категории (диалога Параметров Элемента).
•Выноска Отметок Высоты: Предназначена для отображения отметок верха и низа элемента. Для Перекрытий можно отображать отметки Ядра или Отделки.

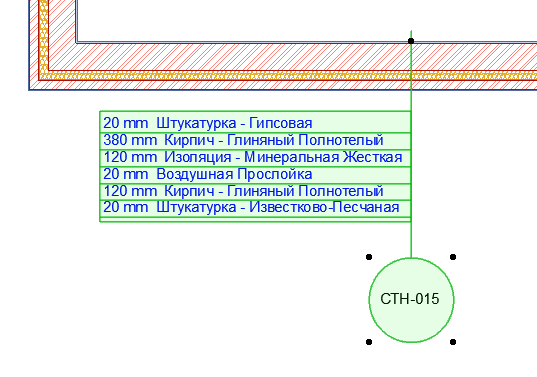

•Выноска Списка Слоев: Может создаваться для элементов, которые могут быть многослойными (Стен, Перекрытий, Крыш и Оболочек), или для элементов Штриховки.
•Доступно включение информации о Строительных Материалах и Производителе, ID, Описания и/или данных о Штриховке Сечения.
•Представляет собой одну строку, содержащую название Строительного Материала для элементов основной конструкции, наименование Профиля для Профилированных элементов и Тип Штриховки или название Строительного Материала для элементов Штриховки.
•Название Профиля или Многослойной Конструкции: В зависимости от конструкции элемента может содержать название Многослойной Конструкции, Сложного Профиля или Строительного Материала (для элементов основной конструкции).
•Выноска Панели Навесной Стены: Предназначена для отображения параметров выбранной Панели Навесной Стены: ID, размеров, Высоты Низа относительно Пола, показателей огнестойкости/звукоизоляции.
См. также Нанесение Выносных Надписей для Навесных Стен

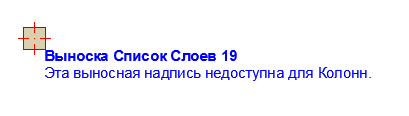

Некоторые выносные надписи можно использовать только для элементов определенных типов. Например, при попытке создания Паспорта Двери-Окна для Колонны будет выведено сообщение об ошибке.
Примечание: На вкладке Информации Панели Специальных Параметров каждой Выносной Надписи приводится список элементов, для которых можно использовать данную Выносную Надпись.
Для получения дополнительной информации о Специальных Параметрах Выносной Надписи см. Специальные Параметры Выносных Надписей.
Вы можете создать свои собственные GDL-объекты Символьных Выносных Надписей, воспользовавшись командой Файл > Библиотеки и Объекты > Новый Объект.
