Tekla Structures - это программа информационного моделирования здания (Building Information Modeling - BIM), которая позволяет создавать и манипулировать точными высоко конструктивными 3D-моделями зданий не зависимо от материала и конструктивной сложности. Модели Tekla могут использоваться на протяжении всего процесса строительства, начиная от концептуального проектирования и заканчивая производством, управлением строительства.
Познакомьтесь с Tekla Structures на сайте http://www.tekla.com..
В дополнение IFC можно использовать формат BCF (например, для обнаружения несоответствий, изменения свойств и т.д.), так как формат BCF поддерживается по умолчанию в приложениях Tekla Structures и ARCHICAD.
См. Использование BCF в Разметке Проекта.
Далее мы опишем предлагаемый технологический процесс обмена данными архитектор-конструктор с использованием программ ARCHICAD и Tekla Structures (версия 15 или более поздняя). Предлагаемый формат обмена данными - модельный IFC версии 2x3.
Примечание: Для просмотра видео (на английском языке) о рекомендуемом технологическом процессе использования ARCHICAD-Tekla Structures, которое построено на реальном примере, см.
http://www.graphisoft.com/archicad/open_bim/structural_workflows/
Затем познакомьтесь с: Технологический процесс ARCHICAD-Tekla Structures
Совет. Хотя данная глава посвящена IFC-моделям, вы также можете повысить уровень IFC-взаимодействия между ARCHICAD и Tekla, используя формат BCF, поддерживаемый обеими программами.
См. Использование BCF в Разметке Проекта.
Шаг 1: Экспорт модели из ARCHICAD
Давайте начнем с архитектурной модели: архитектор создает первую модель согласно требованиям заказчика и имеющейся местности.
При создании архитектурной модели Вы должны помнить, что будете обмениваться ею с инженером по строительным конструкциям. В связи с этим используйте функцию ARCHICAD по классификации, чтобы выделять несущие конструкции, размещайте такие элементы на специальных слоях и определяйте профиль и материал таких элементов, например, стальные стержни (для колонн и балок).
Если Вы подготовили архитектурную модель именно таким образом, то единственное, что надо будет сделать при экспорте в IFC - применить необходимые фильтры. Более того, среди функций экспорта есть такая возможность, как Экспортировать все видимые элементы, являющаяся еще одним средством фильтрации элементов для экспорта. Так, например, с помощью функции ARCHICAD по неполному показу конструкций можно сделать видимыми только несущие слои многослойных конструкций, а с помощью средства Параметры модельного вида можно показать вместо окон и дверей только их проемы, удаляя при этом из экспортируемого файла ненужные детали Вашего проекта.
См. Подготовка архитектурной модели для экспорта.
ARCHICAD предлагает встроенный транслятор, параметры которого оптимизированы для экспорта моделей в Tekla Structures с использованием IFC (имя этого транслятора - Обмен данными с Tekla Structures). Естественно, что Вы можете определить свои собственные трансляторы, учитывающие Ваши личные потребности.
Другие способы фильтрации экспортируемых элементов:
•по отображению элементов в виде, из которого производится экспорт,
•по текущей выборке элементов,
•по этажу (например, только первый этаж),
•по типам элементов (например, только колонны и балки),
•по классификации ARCHICAD по Конструктивной Функции (например, “Только Несущие Элементы”),
либо Вы можете экспортировать всю модель без какой-либо фильтрации. Стандартные правила фильтрации трансляторов могут быть настроены или изменены вручную в процессе экспорта (Файл > Сохранить как (IFC)).
См. Параметры фильтра импорта/экспорта и Фильтрация модели.
Однако, при импорте модели из Tekla Structures вы не должны использовать этот фильтр (рекомендуется вариант Все элементы), так как при экспорте Tekla Structures не различает несущих и ненесущих элементов.
Можно настроить модельные виды для экспорта в Tekla Structures, содержащие только необходимые (отображаемые) элементы, которые требуется передать инженеру-конструктору, а затем воспользоваться Издателем для экспорта всех настроенных видов в формате IFC-модели одним щелчком мыши.
См. Функции экспорта.
Шаг 2. Импорт модели в Tekla Structures
Конструктор получает модель от архитектора и вставляет ее как защищенную ссылку в проект Tekla Structures. (Инструмент “Вставить опорную модель”). При этом можно импортировать либо все содержимое архитектурной модели, либо только элементы определенных архитектурных слоев. Таким образом, конструктор проводит дальнейшую фильтрацию модели.
Конструкторы определяют конструктивную модель на основе ссылочной модели и спецификаций ее элементов (материал, профили), определенных архитектором. Элементы Tekla могут конвертироваться из опорных архитектурных элементов с помощью инструмента Tekla “Convert IFC objects to native objects”; либо они могут быть определены вручную.
Tekla Structures может также создавать аналитические модели из конструктивных для программ, которые проводят аналитические и проектные вычисления. На основе результатов анализа и проектных расчетов уточняется конструктивная модель.
Шаг 3. Экспорт конструктивной модели из Tekla Structures
Конструктивная модель или часть ее может быть экспортирована в ARCHICAD с помощью файла IFC.

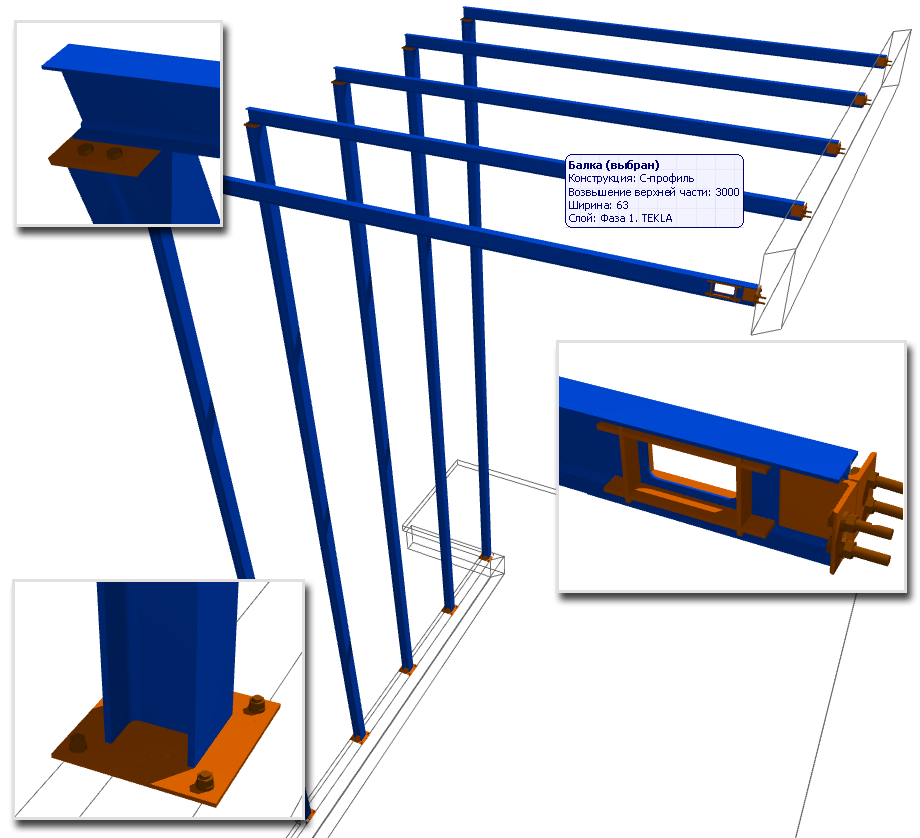

Приведенная ниже таблица, содержащая основные элементы Tekla Structures, показывает, что высокодетализированная конструктивная модель может импортироваться в ARCHICAD.
Шаг 4: Импорт конструктивной модели в ARCHICAD
В зависимости от выбранного метода импорта Вы можете объединить или связать всю конструктивную модель или ее часть с выполняющимся проектом ARCHICAD.
См. Объединение, связывание и открытие.
Мы рекомендуем использовать стандартный транслятор IFC для Tekla Structures (тот же, что использовался при экспорте ранее). Естественно, что можно настроить параметры трансляции и фильтрации.
Примечание: Вы не должны фильтровать элементы по Конструктивной функции при импорте модели из Tekla Structures, так как Tekla Structures не различает несущих и ненесущих элементов в своей экспортируемой модели; она не поддерживает “несущее” свойство IFC. В связи с этим в трансляторе Обмен данными с Tekla Structures в качестве значения по умолчанию указано импортировать Все элементы.
В ARCHICAD по умолчанию импортируемые элементы размещаются на закрытом слое с расширением “Tekla”, согласно с концепцией ссылочной модели.
См. Типичный технологический процесс: архитектор- конструктор.
Конструктивные элементы могут показываться вместе с архитектурной моделью с помощью специальных методов визуализации ARCHICAD. Например, Вы можете визуально сравнить текущую модель с конструктивной, представленных как два разных вида, с помощью инструмента Фон и ссылка.
Для получения дополнительной информации об этих функциях см. Визуализация Импортируемых Данных и Виртуальный Фон: Использование Фоновых Ссылок для Редактирования и Сопоставления Видов и Чертежей.
Архитекторы могут проверить основные конструктивные и другие дополнительные свойства каждого элемента (в диалоговых окнах импортированных элементов) или согласно иерархии модели (с помощью менеджера IFC).
См. Импорт свойств.
По умолчанию процедура импорта содержит конвертацию материалов, которая сопоставляет стандартные материалы Tekla Structures со Строительными материалами ARCHICAD, сохраняя при этом исходные имена импортируемых материалов. Это также означает, что конструктивные элементы в окне разреза будут отображаться с использованием штриховок назначенных им Строительных Материалов. Естественно, что правила описания этих отображений могут быть легко изменены и дополнены с помощью параметров транслятора IFC.
См. Параметры Импорта/Экспорта.
Все нераспознанные материалы Tekla отображаются Строительным Материалом ARCHICAD, назначенным для использования по умолчанию.
Шаги 5-6. Обновление архитектурной модели
В ARCHICAD (шаг 5) Вы можете вручную обновить проект согласно импортированным модельным элементам, либо используя их как ссылочные, либо копируя и используя конструктивные среди них элементы как реальные элементы ARCHICAD, так как они по сути являются собственными элементами ARCHICAD. (Такие импортированные элементы являются закрытыми по умолчанию)
Теперь новая версия архитектурного проекта может быть экспортирована еще раз (шаг 6) с использованием IFC, как это описано выше.
Шаги 7-9. Обнаружение изменений в Tekla Structures
Теперь можно вставить в Tekla Structures новый файл IFC рядом со старым в том же конструктивном проекте. Менеджер изменений может сравнить и представить геометрические различия, обнаруженные в этих двух ссылочных моделях (шаг 7). Новые, удаленные, измененные и неизмененные элементы могут быть показаны вместе с реальной конструктивной моделью.
Конструкторы могут произвести изменения в проекте на основании результатов сравнения (шаг 8) и затем отослать новую версию конструктивной модели назад в ARCHICAD (шаг 9).
Шаги 10-11. Обнаружение изменений в ARCHICAD
Новый полученный в ARCHICAD файл модели IFC сравнивается с предыдущим по команде Обнаружить изменения модели IFC (шаг 10).
См. Обнаружение несоответствий.
Результаты сравнения представляются с помощью инструмента Разметка, и в текущий проект включаются только различия. Вы можете легко проанализировать изменения, рекомендованные конструктором, и произвести соответствующие изменения в текущем проекте вручную или использовать конструктивные элементы в качестве реальных элементов ARCHICAD (шаг 11).
Шаг 12. Дополнительный обмен данными
Конструкторы и архитекторы могут многократно повторять ранее описанные шаги обмена моделями, сравнения и обновления. Наконец, каждая из сторон создает свою собственную документацию или она создается сообща.
