Параметры Навесной Стены: Страница Система
Параметры Навесной Стены: Страница Система: Панель Форма и Расположение

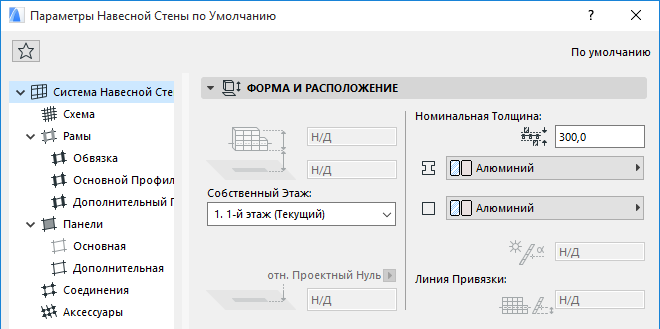

Настройки Навесной Стены по умолчанию:
Номинальная Толщина: Введите значение номинальной толщины Навесной Стены. Это расстояние от Поверхности Привязки до теоретической противоположной стороны Навесной Стены. Значение Номинальной Толщины используется для соединения элементов с Навесной Стеной:
•Границы прилегающих Зон определяются Номинальной Толщиной Навесной Стены.
•Соединяющиеся стены также по умолчанию отсекаются с учетом значения Номинальной Толщины Навесной Стены.
См. также Соединение Стены с Навесной Стеной.
Собственный Этаж: Выберите один из вариантов настроек Собственного Этажа:
•Текущий: В качестве Собственного Этажа Навесной Стены используется Текущий Этаж.
•Выбор Этажа: Выберите из списка Этаж, который должен использоваться в качестве Собственного Этажа Навесной Стены. Команда Выбрать Этаж открывает полный список Этажей, присутствующих в проекте.
Линия Привязки Навесной Стены физически привязывается к Собственному Этажу. При последующем изменении расположения Собственного Этажа (например, изменении уровня пола), расположение Навесной Стены также будет изменено.
Если вы изменяете отметку элемента таким образом, что его Линия Привязки перемещается на другой Этаж, то появляется возможность изменения Собственного Этажа Навесной Стены в соответствии с новым расположением элемента:
См. Изменение Собственного Этажа Согласно Возвышению.
Для получения дополнительной информации см. Собственный этаж.
Строительный Материал Рамы: Выберите из выпадающего списка Строительный Материал Рамы.
Примечание: Если Раме Навесной Стены назначен Строительный Материал, то его приоритет пересечения игнорируется.
Строительный Материал Панели: Выберите из выпадающего списка Строительный Материал Панели.
Параметры Выбранной Навесной Стены:
Остальные элементы управления, присутствующие в этой панели, доступны для редактирования только при выборе Навесной Стены. Настройка этих значений при размещении новой Навесной Стены осуществляется в диалоге Размещения Навесной Стены, который открывается в процессе создания элемента.
Для Навесных Стен с горизонтальной Линией Привязки:
•Относительная Высота Основания
•Отметка Основания [относительно Уровня Привязки]
•Смещение Линии Привязки
•Угол Наклона (не применяется для многосегментных Навесных Стен)

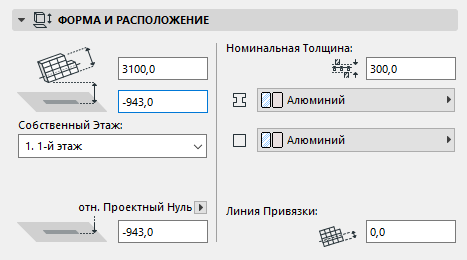

Для Навесных Стен с негоризонтальной Линией Привязки:
•Высота Навесной стены = Длине вытягивания (измеряемой в плоскости Навесной Стены в направлении вытягивания)
•Относительная Высота Основания/Отметка Основания относительно Уровня Привязки = Отметке нижней точки Навесной Стены (Относительно Собственного Этажа и уровня привязки)
•Смещение Линии Привязки относительно нижнего ребра (измеряется в плоскости Навесной Стены в направлении вытягивания).

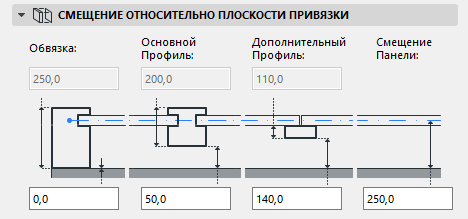

Параметры Навесной Стены: Страница Система: Панель Смещение Относительно Плоскости Привязки
Эти четыре поля ввода предназначены для настройки:
•смещения Рам Обвязки, Основного Профиля и Дополнительного Профиля относительно Плоскости Привязки
•Смещения Панелей (смещения Опорной Поверхности, на которой располагаются Панели, относительно Плоскости Привязки)
Эти четыре поля ввода связаны друг с другом. Изменение значения какого-либо поля отражается на значениях остальных полей.
Глубина рам каждого класса, настраиваемая на страницах Рам диалога Параметров Навесной Стены, не может быть изменена в этой панели.
См. Параметры Навесной Стены: Страницы Рам (Обвязка, Основной Профиль, Дополнительный Профиль).

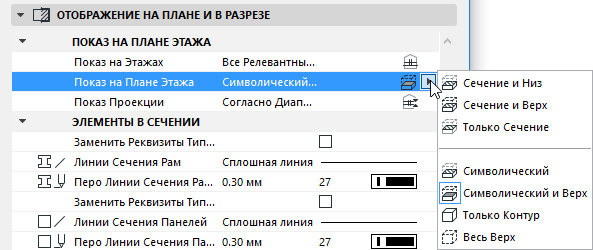

Параметры Навесной Стены: Страница Система: Панель Отображение на Плане и в Разрезе
Расположенные здесь элементы управления предназначены для настройки отображения на Плане Этажа Сечений (Рам и Панелей) и контуров Навесной Стены
Показ на Плане Этажа
Показ на Этажах: Выберите этажи, на которых должна отображаться Навесная Стена.
•Все Релевантные Этажи: Многоэтажная Навесная Стена отображается и может редактироваться на всех этажах, которые она пересекает. Навесная Стена, пересекающая несколько этажей, будет корректно соединяться с элементами, расположенными на этих этажах.
•Только Собственный Этаж: Навесная Стена будет отображаться только на своем Собственном Этаже.
Показ на Плане Этажа
Примечание: Для вертикальных Навесных Стен лучше всего использовать Символический Показ на Плане Этажа. Для прочих Навесных Стен рекомендуется выбирать вариант Сечение и Низ.
•Сечение и Верх: Отображается сечение (на уровне Плоскости Сечения Плана Этажа), проекция (часть, расположенная выше Плоскости Сечения Плана Этажа) и видимый контур (нижняя часть) Навесной Стены.
•Сечение и Низ: Отображается сечение и видимый контур (нижняя часть) Навесной Стены.
•Только Сечение: Отображается только сечение (на уровне Плоскости Сечения Плана Этажа) Навесной Стены.
Можно также выбрать один из трех дополнительных вариантов отображения:
•Символический: Для Рам и Панелей используется символическое представление. Отображается сечение (на уровне Плоскости Сечения Плана Этажа) и видимый контур (нижняя часть) Навесной Стены.
В Символическом режиме Аксессуары и Соединения скрываются на Плане Этажа,
Рамы в Символическом режиме обозначаются только своими центральными линиями.
•Символический и Верх: Для Рам и Панелей используется символическое представление. Отображается сечение (на уровне Плоскости Сечения Плана Этажа), проекция (часть, расположенная выше Плоскости Сечения Плана Этажа) и видимый контур (нижняя часть) Навесной Стены.
В режиме Символический и Верх Аксессуары и Соединения скрываются на Плане Этажа,
Рамы в режиме Символический и Верх обозначаются только своими центральными линиями.
•Только Контур: Отображается весь контур Навесной Стены и центральные линии Рам с использованием реквизитов линий видимого контура.
•Весь Верх: Отображается весь контур Навесной Стены и центральные линии Рам с использованием реквизитов линий проекции.
Выпадающий список Показа Проекции содержит три варианта:
•Весь Элемент: Навесная Стена будет отображаться на всех релевантных этажах.
•Согласно Диапазону Плана Этажа: Навесная Стена отображается только в определенном диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже).
Диапазон этажей, учитываемый при выборе этого варианта, настраивается в диалоге Параметров Плоскости Сечения Плана Этажа.
•Согласно Абсолютному Диапазону: Задается фиксированный нижний предел (по умолчанию это Проектный Нуль) и отображаются все части Навесной Стены, расположенные выше этого предела.
Выбрав этот вариант, откройте диалог Параметров Плоскости Сечения Плана Этажа и настройте значение Абсолютного Предела Отображения.
Для получения дополнительной информации см. Диалоговое окно Плоскость сечения плана этажа.
Элементы в Сечении
Заменить Реквизиты Типа Рамы: Активация этого маркера приводит к замене реквизитов GDL-объектов Рам при отображении сечения Навесной Стены. Если Рамы не являются GDL-объектами, то будут использоваться расположенные ниже настройки линии/пера.
Линии Сечения Рамы: Выберите Тип Линий Сечения Рамы.
Перо Линий Сечения Рамы: Выберите Перо Линий Сечения Рамы.
Заменить Реквизиты Типа Панели: Активация этого маркера приводит к замене реквизитов GDL-объектов Панелей при отображении сечения Навесной Стены. Если Панели не являются GDL-объектами, то будут использоваться расположенные ниже настройки линии/пера.
Линии Сечения Панелей: Выберите Тип Линий Сечения Панелей.
Перо Линий Сечения Панелей: Выберите Перо Линий Сечения Панелей.
Заменить Перья Штриховки Сечения: При необходимости замените перья переднего плана/фона штриховки элемента (определяемые по умолчанию Строительным Материалом). Чтобы сделать это, выберите Передний План, Фон или оба эти реквизита в выпадающем меню Заменить Перья Штриховки Сечения для получения доступа с соответствующим элементам управления.
Контуры
Линии Контура: Выберите тип линии для отображения Линий Контуров Навесной Стены.
Перо Линий Контура: Выберите перо для отображения Линий Контуров Навесной Стены.
Линии Проекции: Выберите тип линии для отображения Линий Проекции Навесной Стены.
Перо Линии Проекции: Выберите перо для отображения Линий Проекции Навесной Стены.
Параметры Навесной Стены: Страница Система: Панель Размещение Элементов
Элементы управления, присутствующие в этой панели, предназначены для настройки расположения Соединительных элементов, Рам Обвязки и Основных Профилей Навесной Стены относительно ее сетки.
Примечание: Сетка Навесной Стены настраивается на странице Схема.
Размещение Соединений: Для размещения Соединений вручную выберите вариант Индивидуально. Отдельные Соединительные элементы можно размещать только в режиме Редактирования выбранной Навесной Стены.
Выбор варианта Во Всех Узлах Сетки приводит к автоматическому размещению Соединений во всех точках пересечения Линий Сетки создаваемой или редактируемой Навесной Стены.
Соединения размещаются автоматически во всех точках сетки, если:
•Вы выбрали вариант Во Всех Узлах Сетки и
•Выбрали подходящий объект на странице Соединения диалога Параметров Навесной Стены.
Размещение Обвязки: Рамы Обвязки (настраиваемые на странице Обвязки) размещаются вдоль границы сетки, то есть, по Контуру Навесной Стены.
По умолчанию ось Рамы Обвязки совпадает с линией Контура (По Контуру).
Для смещения Рамы Обвязки:
•Выберите вариант Внутри Контура, чтобы внешние поверхности Рам Обвязки совпадали с линией Контура Навесной Стены.
•Выберите вариант Снаружи Контура, чтобы внутренние поверхности Рам Обвязки совпадали с линией Контура Навесной Стены.
Разместить Основные Профили на:
Этот элемент управления позволяет настроить расположение Основных Профилей относительно Сетки Навесной Стены.
Сетка Навесной Стены состоит из Основных и Дополнительных Линий. Вы можете выбрать размещение Основных Профилей по одному из этих типов Линий.
Основные Линии Сетки: Рамы Основного Профиля будут располагаться на Основных Линиях Сетки.
Дополнительные Линии Сетки: Рамы Основного Профиля будут располагаться на Дополнительных Линиях Сетки.
Рамы Дополнительного Профиля будут размещаться на свободных Линиях Сетки.
Рамы Обвязки всегда располагаются по Контуру Навесной Стены.
Параметры Рам этих классов (Обвязки, Основного и Дополнительного Профиля) настраиваются на соответствующих страницах диалога Параметров Навесной Стены.
Внимание: Параметры Основных и Дополнительных Линий Сетки настраиваются на странице Схемы. Между Сеткой Навесной Стены и сетки осей ARCHICAD нет никакой связи.
Отношение к Зонам: Это выпадающее меню предназначено для настройки взаимодействия Навесных Стен с Зонами. Здесь вы можете выбрать вариант использования Навесной Стены в качестве границы Зон, уменьшения площади Зон на площадь Навесной Стены или игнорирование Навесной Стены при вычислении объемов и площадей Зон.
•Граница Зоны: Выбор этого варианта означает, что Навесная Стена, расположенная внутри зоны, не будет включаться в ее пространство. Во всех случаях, включая наклонные Навесные Стены, граница Зоны располагается в основании Навесной Стены. Многоэтажные элементы с режимом автоматического показа на этажах могут служить границами Зон на всех релевантных Этажах, а не только на Собственном.
•Уменьшает Только Площадь Зоны: Выбор этого варианта означает, что Навесная Стена будет рассматриваться в качестве Границы Зон, но ее площадь не будет добавляться к Площади Зоны. Объем Навесной Стены будет включаться в объем Зоны.
•Вычесть из Зон: означает, что объем Навесной Стены не будет учитываться при вычислении объемов Зон, в которых она располагается.
•Не Влияет на Зоны: При выборе этого варианта Навесная Стена никак не будет учитываться при вычислении площадей и объемов Зон. Пространство, занимаемое Навесной Стеной, будет включаться в Зоны.
Для получения дополнительной информации см. Вычисление площади и объема зоны. См. также Отношение к зонам.
Параметры Навесной Стены: Страница Система: Панель Категории и Свойства
