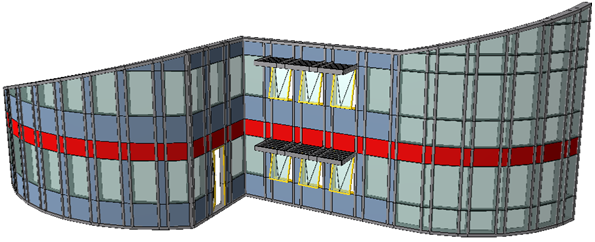

커튼월은 프레임, 패널, 보조객체, 그리고 접합 구성요소를 구성하는 단일 요소입니다: 이것은 사전 정의되고 편집가능한 계획에 따라서 기초 표면에 정렬된 커튼월의 부재입니다.
전체 계층을 한번에 조정을 위한, 모든 계획을 정의하고 커튼월 부재를 구성하는 시스템 레벨 설정은, 다중-페이지 설정 대화상자에서 계획할 수 있습니다.
커튼월은 ARCHICAD에서 시공 요소와 같은 방법으로 다루어질 수 있습니다. 그러나 다른 요소와는 달리, 커튼월의 구성요소는 시스템을 분리하지않고, 배치되거나 개별적으로 편집될 수 있습니다.
커튼월은 반드시 수직-수평 면과 일치하지는 않는 극단적 지오메트리를 특징으로 하는 경우가 많으므로, ARCHICAD는 단면 뷰에서의 입력, 경계 편집, 자유로운 회전을 비롯하여 표면 정의에서 더 큰 자유를 부여하고 높은 수준의 편집 자유도를 보장하기 위해 다양한 입력 면을 제공합니다.
커튼월 생성은 간단한 그래픽적 입력을 포함합니다. ARCHICAD 툴박스에서 커튼월 도구를 선택하고나서, 그려진 지오메트리 도구에 따라서 지오메트리 도구와 기준선, 폴리라인, 외곽선 혹은 호를 선택할 것입니다.
만약 경계 방법을 사용하면, 입력값은 커튼월의 전체 지오메트리를 의미합니다.
만약 기준선/호/폴리라인 그리기라면, 커튼월은 선/폴리라인/호에서부터 연장되어질 것입니다. "태양" 커서로 다음 클릭하면 커튼월의 어느 측면이 "외부"인지 방향이 정해집니다. 마지막으로, 대화상자는 커튼월에 대한 입력한 기본 지오메트리 정보에 따라서 팝업합니다. 배치클릭은 커튼월을 생성할 것입니다.
다른 윈도우에서 커튼월 그리기 방법에 디테일에 대한, 커튼월 만들기를 참고합니다.
커튼월은 부재의 설정을 구성합니다 (프레임, 패널 그리고 접합과 같이), 그리고 각 구성요소의 변수는 커튼월 기본값 설정에서 정의되어집니다.
커튼월 부재 참조.
프로젝트에서 커튼월을 확인합니다. 만약 어떤 것을 변경하기를 원한다면, 두 레벨에서 커튼월에 접근할 수 있습니다:
1.시스템-레벨 설정을 사용하여, 전체로 커튼월을 편집
2.혹은 커튼월의 개별 선택된 부재의 설정을 편집합니다. 이렇게해서 , 선택한 부재를 그래픽적으로나 혹은 부재 국한 설정 대화상자를 사용하여 편집할 수 있는 커튼월 편집모드로 들어갑니다. 이 개별적으로, 편집된 벽 부재는 사용자 정의 설정을 갖게 됩니다.
전체 커튼월의 시스템-레벨 편집:
커튼월을 선택하기; 커튼월 설정 열기; 그리고 다시 시스템-레벨-설정의 편집.
편집 설정에 따라서 커튼월을 재정의하기 위해 확인 을 클릭합니다.
시스템-레벨 편집하기 참조.
개별 커튼월 부재 편집:
커튼월 선택하기; 편집 모드로 가기
커튼월 편집 모드 참조.
편집 모드에서 추가적 커튼월을 배치할 수 없지만, 그러나 선택된 커튼월의 부재를 편집하거나 혹은 구성요소를 추가할 수 있습니다. 편집 모드에서, 각 부재 (계획, 프레임, 패널, 보조 객체, 접합) 는 자체 대화상자와 자체 도구를 가지며 이는 커튼월에서 새로운 부재에 대한 설정값과 위치를 변경하도록 합니다.
커튼월의 어떤 부재 설정을 사용자 정의하기위해, 선택하고 설정을 변경하기위해 사용합니다. 예를 들어, 패널을 선택하고 그 표면을 변경합니다. 선택한 부재의 설정 변경하면 그 부재는 “사용자 정의” 부재로 바뀝니다. 각각 틀린 사용자 정의한 부재를 얼마든지 가질 수 있습니다. 부재에 일단 사용자 정의 설정이 지정되면, 더 이상 시스템 레벨 설정이 여기에 적용되지 않습니다.
편집 모드에서, 계획, 프레임, 패널, 접합 그리고 보조 객체 도구를 사용하여, 커튼월을 추가적 부재를 생성할 수 있습니다. 새로운 부재를 만들기 위해 이 도구들을 사용하면, 시스템-레벨 기본값 설정을 사용하거나 사용자정의 설정을 정의하거나 둘 중에서 선택할 수 있습니다.

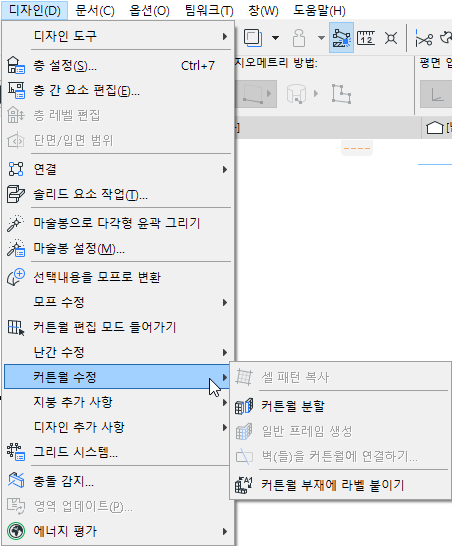

디자인 > 커튼월 수정 메뉴는 커튼월 기능을 정의하는 명령의 집합을 포함합니다. 이러한 기능들은 이 문서의 다른 곳에서 설명합니다.
