기준선

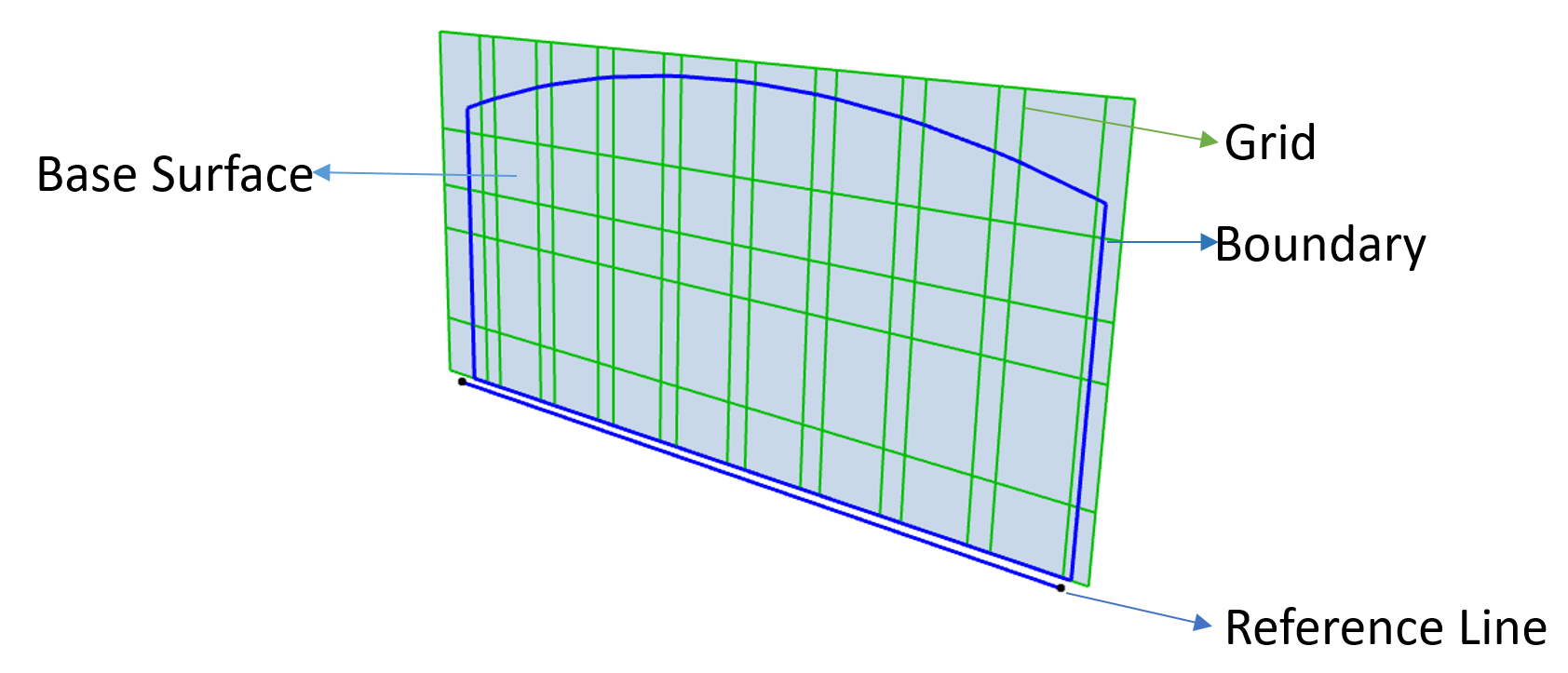

기준선은 창에서 제도한 원래의 입력선/폴리라인/호입니다. 만약 커튼월을 생성하기위해 경계 방법을 사용한다면, 경계의 처음 그려진 세그먼트가 기준선입니다.
기준선은 커튼월 계획의 부분입니다 (그리드 패턴, 경계, 및 기초 표면과 함께.)
후에, 커튼월 배치의 기준선을 편집할 수 있습니다.
커튼월 기준선 편집 참조.
기준 표면
기준 표면은 사용자가 그린 입력선(폴리라인, 호)를 돌출시켜 ARCHICAD에 의해 자동으로 생성된 가공의 면 또는, 호형 표면입니다. 종종, 존재하는 ARCHICAD 요소에 따라 당신의 입력 선이 배치됩니다 (예를 들면, 슬라브); 기준 표면은 입력 선에서 부터 확장됩니다.
기초 표면은 모양과 커튼월의 방향을 정의합니다. 이것은 커튼월 (프레임, 패널)의 물질적인 부재의 표면입니다. 기초 표면은 기준 표면과 일치할 수 있습니다; 당신이 그것을 오프셋해야 합니다. 전체 커튼월을 이동하거나 회전할 때, 이것은 이동하는 기초 표면입니다; 기준선과 기준표면은 기초 표면을 따라 이동합니다.
커튼월의 기초 표면은 무한면입니다 - 만약 곡선 모양에서 기초를 제외한다면. (커튼월의 기초 표면은 원통형입니다, 그리고 원통형의 축의 방향에서 무한합니다.)
커튼월의 무한한 기초 표면은 커튼월을 다른 요소로의 연결에서 자유를 줄 것이고, 다중 추가로 바운드된 커튼월은 커튼월을 분할합니다.
추가적인 커튼월 경계 추가 참조.
기초 표면은 그리드가 교차합니다(커튼월 스킴의 일부로서 정의된, 행과 열에서의 그리드 선).
그리드는 커튼월의 기본 위치와 프레임과 패널 정렬을 정의합니다. 그리드는 편집할 수 있습니다(삭제, 그리드선 추가, 이동 또는 회전).그리드 지오메트리 변경은 프레임과 패널에 따라서 그리기를 변경할 것입니다.
그리드 편집 참조.
경계
경계는 커튼월의 제한을 표현한, 기초 표면에서 간단한 다각형입니다.
기준선은 커튼월 계획의 부분입니다 (그리드 패턴, 경계, 그리고 기초 표면과 함께).
지오메트리 방법은 커튼월을 생성하기위해 사용된 것에 따라서, 경계는 당신에 의해 그려지거나 변수 입력에 따라서 생성됩니다.
기존 커튼월에 추가 경계를 그릴 수 있습니다 - 커튼월을 단일 요소로 유지하면 커튼월을 부분으로 분리할 기회가 주어집니다: 커튼월의 모든 부분은 동일한 계획을 사용합니다.
추가적인 커튼월 경계 추가 참조.
커튼월의 경계 프레임은 항상 이 경계 다각형에서 일어납니다.
다른 다각형처럼 커튼월의 경계를 편집할 수 있습니다.
커튼월 경계 편집 참조.
계획은 커튼월에 주요 지오메트리 정의를 포함합니다: 계획은 바닥 표면, 그리드, 경계 그리고 기준선을 포함합니다. 스킴 설정을 사용하여 두 방향에서 그리드 선 패턴을 정렬할 수 있습니다("행"과 "열"). 계획은 또한 기본 패턴 아래에서 개별 패널을 위한 분류를 정의합니다.
커튼월 설정: 계획 페이지 참조.
모든 다른 커튼월의 부재(프레임, 패널, 보조객체, 접합)는 계획에 첨부됩니다.
어떤 커튼월에 대해 프레임의 세 가지 분류로 정의할 수 있습니다: 경계 프레임; 멀리언 프레임; 트랜섬 프레임. 각 프레임 분류는 유일한 설정을 가지고 있습니다.
커튼월을 생성할 때 프레임(사전정의된 ARCHICAD 요소나 GDL 객체들)이 그리드에 부착되므로, 그리드 선을 움직이거나 삭제하려면 프레임을 움직이거나 삭제합니다. (커튼월 편집 모드에서, 그리드와 별개로 추가 프레임을 배치할 수 있습니다.)
커튼월 프레임 참조.
패널은 커튼월의 평평한 표면에 있습니다. 커튼월은 패널의 두 가지 사전정의된 분류를 가질 수 있습니다 : 메인 과 특별 패널 (사전 정의된 ARCHICAD 요소들이나 GDL 객체들)은 항상 프레임 사이에 배치됩니다.
커튼월 패널 참조.
커튼월 접합은 프레임까지 패널을 연결하기위해 제공되는 옵션 구조입니다. ARCHICAD에서, 접합은 GDL 객체이고, 하나씩 혹은 자동적으로 모든 교차에 배치될 수 있습니다.
커튼월 접합 참조.
보조객체는 비내력 구성요소들 - 태양 쉐이드와 같이 - 커튼월에 첨부되어있는 옵션입니다. 존재하는 커튼월의 프레임에 패치된 GDL 객체가 있습니다.
커튼월 보조객체 참조.
