난간 도구 설정 계층에서 상단 레벨 페이지는 전체적으로 난간을 조절합니다.
이 페이지에서, 작업 층 정보 및 오프셋뿐 아니라 평면 및 절단 마크 디스플레이도 설정할 수 있습니다.

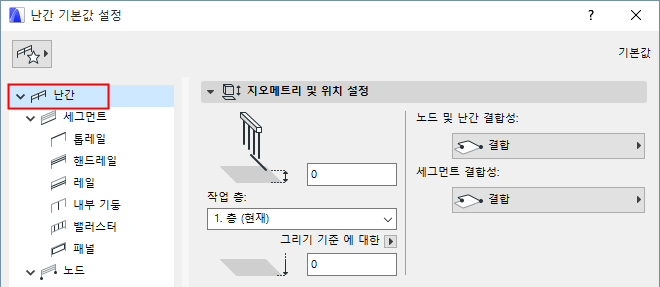

작업 층
다음의 작업층 설정들 중 하나를 선택합니다:
•현재 층: 난간의 작업 층은 배치된 곳의 현재 층이 됩니다.
•난간 하단으로 연결될 층을 선택합니다. 만약 목록에 층들이 모두 보이지 않으면, 층 선택하기를 클릭하여 프로젝트 전체 목록을 가져옵니다.
작업 층으로부터 난간 오프셋
선택적으로, 작업 층에서부터 난간 하단에 대한 오프셋을 정의합니다. (결합 난간에서, 오프셋 필드는 회색입니다. 난간은 그 상위 요소의 작업 층을 따라가기 때문입니다.)
주의: 결합 난간에서, 이 필드는 회색입니다. 난간은 그 상위 요소를 따르기 때문입니다.
참조 레벨에서 측정한 대로, 난간의 기준선의 현재 입면을 계산합니다. (기본 설정에서는, 참조 레벨이 그리기 기준입니다.)
모프에서처럼, 난간의 하단 입면 값은 난간의 가장 낮은 포인트의 현재 입면을 보여줍니다. 난간의 높이는 이 값에서부터 측정됩니다.
필요한 경우, 팝업 화살표를 클릭하여, 참조 레벨을 변경합니다.
주의: 참조 레벨은 옵션 > 프로젝트 환경설정 > 참조 레벨에서 정의합니다.
이 패널을 사용하여 다음을 정의할 수 있습니다.
•난간의 어느 2D 심볼을 디스플레이해야 할지
•각 층에서 난간 심볼의 보이는/숨겨진 파트를 어떻게 디스플레이할지

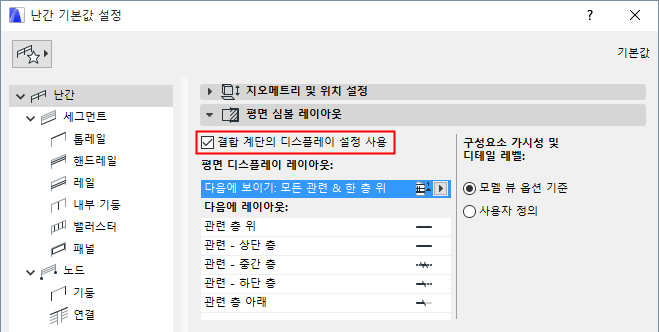

이 상자는 기본적으로 체크되어 있습니다. 동일한 레이아웃 옵션을 사용하여 난간을 계단에 결합시키면, 계단에서처럼 동일한 층에서 디스플레이됩니다.

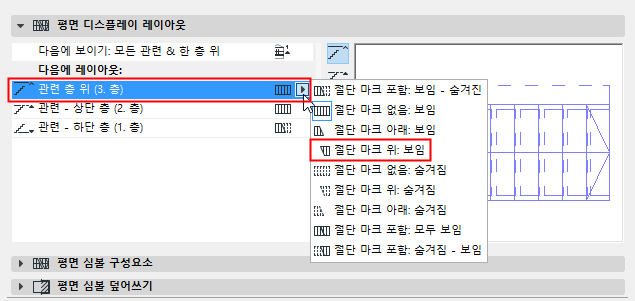

이들 옵션은 다음에서 계단에 대해 정의됩니다. - 디스플레이 레이아웃 (층에서 보이기).

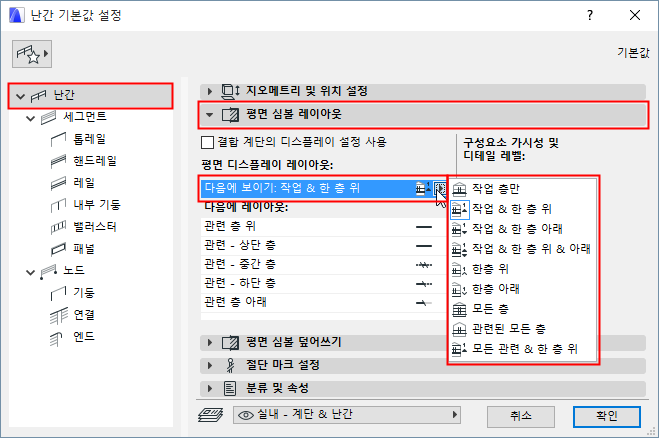

팝업을 사용하여 난간의 2D 심볼을 어느 층에서 디스플레이해야 하는지를 정의할 수 있습니다.
사용자가 정의한 층(예: "모든 관련 & 한 층 위")은 아래 필드에 나열됩니다("다음에 레이아웃 " 아래).
관련 층은 계단이 물리적으로 교차하는 층입니다.

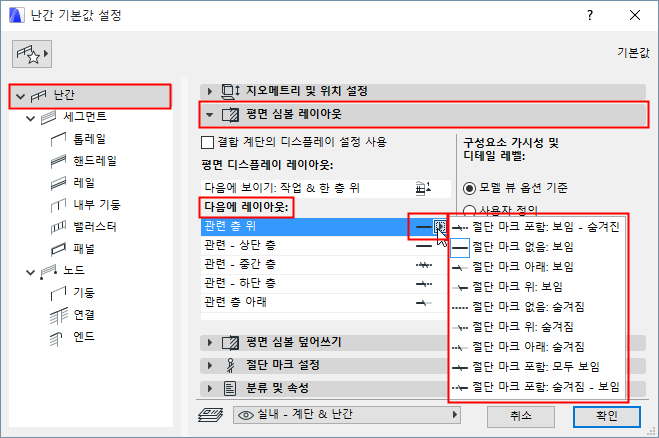

다음에 레이아웃 (각 층에 난간 디스플레이)
다음에 레이아웃 아래에서, 각 층의 이름을 클릭한 다음 해당 층에 난간을 어떻게 디스플레이할지를 선택합니다.
•절단 마크: 절단 마크 포함 또는 배제
•보이는 또는 숨겨진 속성: 난간의 디스플레이된 파트에서 보이는 또는 숨겨진 속성을 사용하기 위함입니다.(숨겨진 및 보이는 파트에 대해) 속성의 세트는 심볼 구성요소의 설정 페이지에서 각 심볼 구성요소에 대해 정의됩니다.아래 보기.
난간의 "보이는 파트"는 난간의 주요 외양을 표현하며, "보이는" 선 유형을 사용하여 (주로 솔리드 선) 디스플레이됩니다.
난간의 "숨겨진 파트"는 난간의 2차 외양을 표현하며, "숨겨진" 선 유형을 사용하여 (주로 파선) 디스플레이됩니다.
보이는 파트는 대개 절단 마크 아래에 있습니다. 숨겨진 파트는 대개 절단 마크 위에 있습니다.

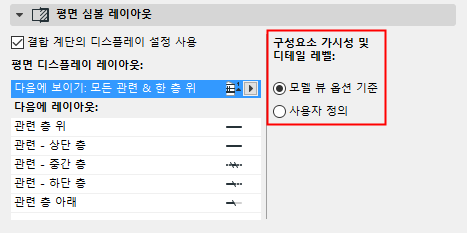

난간 구성요소 가시성: 모델 뷰 옵션 기준 (난간 설정 옵션)
기본 설정에서, 2D 뷰에서 난간 구성요소의 가시성은 문서 > 모델 뷰 > 모델 뷰 옵션에서 정의됩니다.
평면 심볼/구성요소 보이기/숨기기를 참조하십시오.

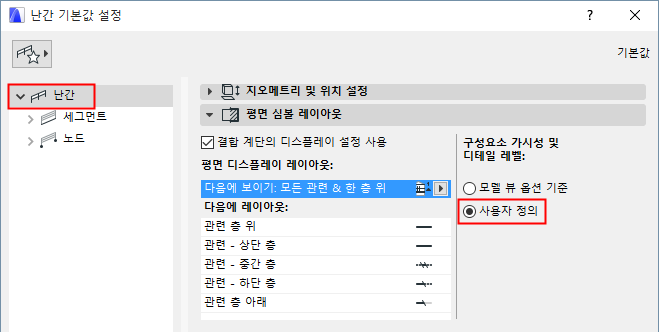

아니면, 사용자정의를 클릭하여 구성요소 레벨 설정을 사용, 특정 난간 구성요소를 보이거나 숨길 수 있습니다 (예: 밸러스터의 2D 심볼).

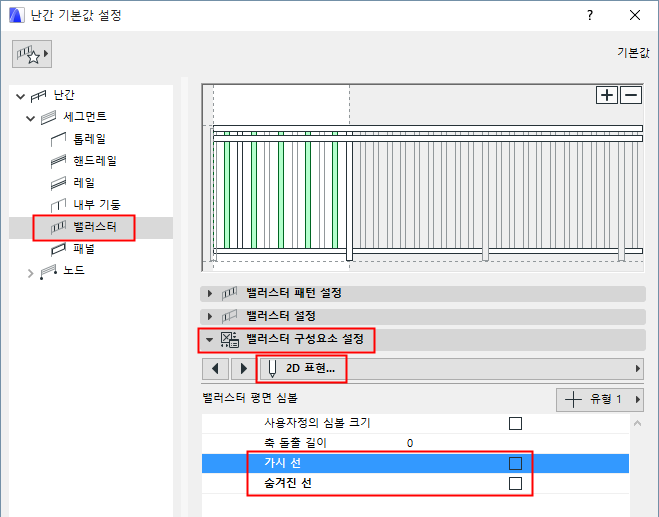

해당 구성요소의 설정 대화상자에서 (예: 밸러스터의 구성요소 설정 - 2D 표현 탭 페이지), 보이는 선 및 숨겨진 선(가시선 및 은선) 체크박스를 사용하여 그 2D 심볼을 보이거나 숨깁니다.
구성요소 설정에서 난간의 2D 심볼 숨기기
주의: 구성요소 레벨 2D 가시성 설정은 위에서 설명한 대로 사용자정의 옵션이 난간 설정 메인 페이지에서 활성화되지 않은 한, 영향을 미치지 않습니다.(위의 구성요소 가시성 및 디테일 레벨 참조.)
이들 컨트롤을 사용하여 구성요소 레벨 디스플레이 설정을 모두 오버라이드할 수 있으며, 선 유형, 선 펜, 그리고/또는 채우기 속성 (채우기 유형, 채우기 펜, 채우기 배경 펜)과 같은 속성에 대해 균일한 평면 심볼 설정을 적용할 수 있습니다.
•선, 펜, 채우기 오버라이드를 적용하려면, 각각의 오버라이드 박스를 체크한 다음, 아래 컨트롤에서 속성을 선택합니다.

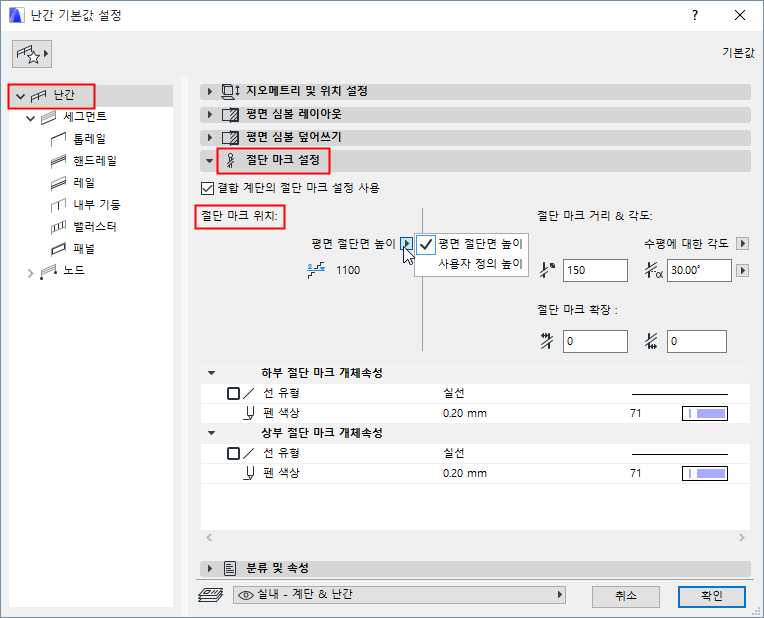

이들 컨트롤을 사용하여 난간에 대해 절단 마크 디스플레이를 정의할 수 있습니다.
주의: 계단에 결합된 난간에서, 결합된 계단의 절단 마크 설정 사용하기를 체크하면 해당 계단의 절단 마크 설정을 적용할 수 있습니다 (현재 패널에서 사용 가능한 모든 설정).
•위치: 평면 절단면에 절단 마크를 배치하거나, 또는 두 필드를 사용하여 사용자정의 높이를 정의합니다.
•두 절단 마크 세그먼트 사이의 거리, 그리고 세그먼트 각도 (수평 또는 수직에 대해 정의됨)
•절단 마크 세그먼트에 확장
•속성 (선 유형, 펜 색상)
