다음 페이지에서는 건축가와 다른 세 가지 직무, 즉 구조, MEP, 에너지 분석 엔지니어 간의 전형적 워크플로를 설명합니다.
이 장에서는 ARCHICAD와 구조 애플리케이션간의 데이터 교환을 계획하고 있다면 고려할 전형적인 이슈의 일반적 설명을 다룹니다.
추가 정보는, 상세화된 워크플로: 건축-구조 참조.
구조적 애플리케이션은 다음과 같은 기본 분류로 나눕니다:
•분석 및 설계 애플리케이션
이 애플리케이션들은 다양한 기술 (유한 요소법과 같은)을 기반을 둔 정적 계산과 설계 계산 (철, 철근 콘크리트, 목재, 등)을 수행하고 기록합니다.
•구조물의 준비/관리
이 애플리케이션들은 준비작업를 수행하고 분석 애플리케이션과 건축가 사이에 연결을 보장합니다.
•디테일러
이 애플리케이션들은 구조물(철, 철근 콘크리트, 프리캐스트 등)의 상세화된 건설 시공계획서를 만들고 제작자와 연락을 합니다.
일부 애플리케이션은 이런 여러 기능을 다룹니다.

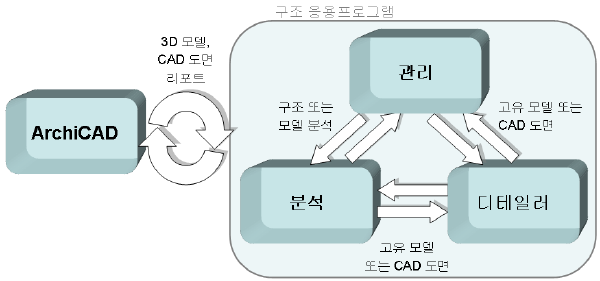

다음 그림은 ARCHICAD와 구조 애플리케이션 간 데이터 교환의 일반적인 워크플로를 설명합니다.
상호 운용성의 가장 완성 단계는 교환된 건물 모델이 각 특정, 정의된 개체속성 및 속성을 가진 3D 구조 객체(슬래브,벽, 기둥, 보, 지붕, 등)를 나타내는 지능형 3D 모델 연결을 사용하여 이루어집니다- 도면 표현과는 대조적으로
건축가와 구조 기술사 간 모델 기반 교환은 두 가지 컨셉 중 하나로 진행할 수있습니다:
•참조 모델 관리하기; 또는
•모델을 원본 형식으로 변환하기
참조 모델 컨셉은 각각의 분야에서 각자의 모델에 대해 책임지기 때문에, 구조 모델과 구조 모델 파일의 “안전성” 을 보장합니다. 구조 기술사는 파일을 건축가로부터 받으나 수정하지 않습니다; 그는 자신의 구조 모델을 세우는 기반으로 그 건축 정보를 사용합니다. 이것은 자신의 소프트웨어 도구를 사용하여 수동으로 하지만, 이 과정을 빠르게 처리할 수 있는 자동 요소 변환 유틸리티도 있습니다. 유사하게, 건축가는 하중지지 요소 모델링에 대한 의견을 고려하면서, 구조 기술사로부터 받은 파일은 손대지 않고 그대로 둡니다. 이 경우, 각 부문의 파일은 참조로 받은 파일과는 관계가 없습니다.
이것을 합리적인 워크플로라 하는데, 이로 인해 건축가의 모델이 엔지니어의 모델과 차이를 보이게 됩니다. 예를 들어, 다중 층 건물을 모델링할 때, 건축가는 모든 층에 걸쳐 놓이는 다중 층 기둥을 초기 디자인으로 삼는데 반해, 구조 엔지니어는 각각의 층에 별도의 기둥을 놓을 수 있습니다. 또 다른 예로, 건축가는 하나의 슬래브를 사용하여, 엔지니어나 디테일러가 중공 코어형 슬래브 요소를 사용하려는 영역을 모델링하려고 할 수 있습니다.
모델 기반의 교환에 대한 다른 접근방식은 다른 분야의 모델 요소를 다른 분야 자신 응용프로그램의 원본 형식으로 변환하는 것입니다. 변환된 모델은 수신자의 사양에 맞게 변형됩니다. 이 접근 방식은 건축과 분석 프로그램 사이의 데이터 교환에 가장 보편적으로 사용됩니다.
뒤에 나오는 분석 애플리케이션 참조.
ARCHICAD는 이 두 가지 접근방식의 장점을 결합할 수 있습니다. 구조 기술사에게 받은 3D 모델은 - 이를 가져오기 위해 사용된 방법과는 상관 없이 - 원래의 ARCHICAD 요소로 항상 변형됩니다. 동시에, 가져온 요소를 그들의 보호된 레이어에(편집방지를 위해 잠겨진) 자동으로 배치할 수 있기 때문에, 참조로 사용할 수 있습니다. 이 참조 -모델 접근방식은 또한, 워크플로 합치기 및 링크 기능에서 지원합니다.
들어오는 요소들이나 수정사항들은 원본 형식으로 변환되기 때문에, 구조 모델에서 그것들의 속성(예. 재질, 프로파일)이 유지되는 한, 구조 모델에서 활성 부분이 됩니다.

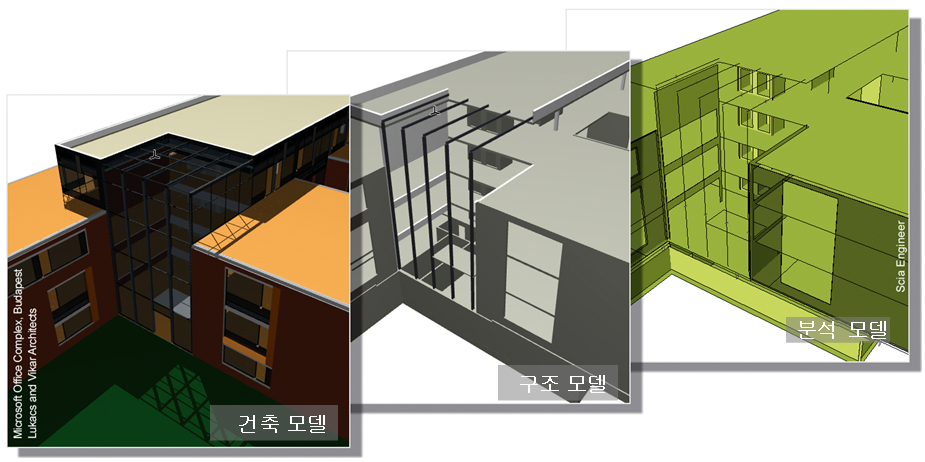

건축과 구조분야 간 교환되는 3D 모델에는 세 가지 범주로 고려됩니다:
•건축 모델,
•구조 모델,
•분석 모델.
건축가는 자신의 설계와 고객 요구를 기반한 건축 모델로 작업을 합니다. 설계 단계에서 이미, 건축가는 나중에 그 모델를 구조 기술사와 교환할 것이라는 점을 염두해 두어야 합니다.
예를 들어, 빌딩 요소의 구조 기능을 정의하고; 사용될 재질을 정의합니다; 표준 프로파일로 기둥 및 보 선택하기; 복합체 요소의 하중지지 코어 정의하기.
IFC를 위한 분류 참조.
이 사전 작업에 추가로, 교환되어야 하는 데이터가 좁혀지도록 모델을 필터할 수 있습니다: 이 방법은 구조적 요소만을 포함하는 구조적 모델만을 내보낼 것입니다. 원래는, 구조 기술사의 프로그램이 작업하기 원하는 모델 데이터를 필터링하고 모을 수 있는 성능이 되면, 건축가는 건축 모델 전체를 내보낼 수 있습니다.
ARCHICAD에서 구조 모델 내보내기로 대부분의 구조 애플리케이션(“관리” 및 "디테일러” 유형)으로 데이터를 교환할 수 있습니다. 하지만, 계산을 실행하기 위해 분석모델이라는 분석 및 디자인 소프트웨어가 필요합니다. 이러한 애플리케이션은 종종 구조 모델을 분석 모델 자체로 변환시키거나, 또는 입력으로 관리/ 디테일러 프로그램에 의해 변환된 분석 모델을 사용할 수 있습니다.
분석 모델은 평면( 벽, 슬래브, 지붕 요소들의 경우)과 요소의 축(기둥, 보) 뿐만이 아니라, 구조적 특성(예.강도, 재질, 프로파일) 도 포함하는구조 모델의 2D 또는 3D 표현입니다. 단순화된 분석 모델도 기하학적인 면에서는 구조 모델과 다릅니다: 예를 들어, 곡선 표면은 평면의 모음으로서 표현됩니다; 요소 교차는 수정될 수 있습니다.
3D 모델 데이터 내보내기 및 가져오기는 종종, 많은 디자인 애플리케이션이 적극적으로 지원하는 IFC (Industry Foundation Classes) 표준을 사용합니다. 덧붙여, 많은 애플리케이션은 다른 특정 프로그램과 데이터 교환을 하는데 기본 애드온을 제공합니다.
IFC로 작업하기 참조.
IFC 기반 데이터 교환은 이른바 BIM Collaboration Format (BCF) 기반 통신을 사용하여 개선할 수 있습니다. 이 워크플로에서 코멘트 항목을 IFC 모델 요소에 할당할 수 있습니다. 이를 기반으로 하여 다른 사용자는 IFC 모델에서 참조된 요소의 위치를 쉽게 찾을 수 있습니다. BCF 기반 데이터 교환은 특히, 서로 다른 애플리케이션의 여러 모델을 하나의 프로그램(예: ARCHICAD 또는 모델 체커)에서 조합할 때 중첩(예: 충돌, 모델링 및 기타 실수)을 식별하는 데 적합합니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로 참조.
일부 엔지니어나 응용프로그램(특별히 분석 응용프로그램)은 가장 기본적인 레벨만의 데이터 교환을 지원합니다: CAD 도면(즉, 평면, 단면 및 입면을 표현한 선과 점)을 가져와서, 분석 모델을 만드는데 참조로 사용합니다.
기타 상세 정보는 CAD 도면 참조
모델과 도면에는 제안서나 보고서 같은 다른 문서가 수반됩니다, 여기에 가장 보편적으로 사용하는 형식이 PDF 입니다.
ARCHICAD는 구조 모델을 나타내고 이를 건축 설계와 구별해 내는 기술을 가지고 있습니다.
가져오기한 내용의 시각화 참조.
추가로, ARCHICAD는 제안 또는 활용된 자료 같은, 가져온 구조 데이터와 프로파일 요소들의 속성을 변환하고 저장할 수 있습니다.
가져오기 된 속성 참조.
구조 사무소와 건축 사무소 간 협의 및 데이터 교환 작업은 보통 여러차례 “왕복" 작업을 요합니다. ARCHICAD의 트레이스 및 참조 도구 그리고 모델 기반 변경 관리 기능은 이 과정의 명료하게 유지하는데 도움이 됩니다.
IFC 모델 변경 사항 감지 참조.
이 일반적인 건축-구조 워크플로는 아래에 설명된, ARCHICAD와 선택한 구조 애플리케이션 간의 모델 데이터 교환에 관여하는 워크플로 보기를 통해 아주 상세히 설명하였습니다.
이 장에서는 ARCHICAD와 MEP 애플리케이션간 데이터 교환을 계획하고 있다면 고려할 수 있는 전형적인 사항에 대해 일반적 설명을 다룹니다.
ARCHICAD 와 외부 MEP 소프트웨어 사이의 데이터 교환을 위한 첫번째 단계는 구조 모델 가져오기입니다. 데이터 교환을 최적화하려면, 빌딩 요소와 MEP 엔지니어가 필요로 하는 정보(예.하중 지지 구조, 빌딩 외관 요소, 내부 공간의 경계, 조명 배치, 내장된 기계 및 가구, 매단 천장재, 공간 기능 및 번호매김)만을 가져옵니다.
2D 디자인 환경에서 작업하는 MEP 전문가들이 프로젝트의 최근 상태 문서를 편리하게 만들게 하기 위해, 사전 구성된 설정값을 가진 출판 세트를 사용하여, ARCHICAD 모델에서 DWG 파일을 생성합니다.
MEP 소프트웨어로 데이터를 엔지니어에게 제공하기 위해, GRAPHISOFT의 번역기 기반의 IFC 데이터 교환 기능을 사용합니다.
MEP 소프트웨어에서 ARCHICAD가 제공한 건축 데이터를 처리할 때, 외부 참조로 건축용 콘텐츠를 사용합니다. 모델 응용프로그램을 사용하는 MEP 소프트웨에 사용자들에게 프로젝트 링크를 생성하도록 장려하는 반면, 2D 솔루션을 사용하는 MEP 소프트웨어 사용자들에겐 건축 DWG를 외부 참조할 것을 권유합니다.
2D 설계 환경에서, MEP 데이터는 DWG (구조 그리드를 포함하여)로 가져오고, ARCHICAD 빌딩 모델로 외부참조나 도면으로서 배치됩니다. 모델-기반의 MEP 프로그램의 데이터는 GRAPHISOFT사나 MEP 소프트웨어 제작사가 개발한, 매끄러운 설계 통합이 되도록 , 소프트웨어용 내보내기 확장자를 통한, IFC형식을 취합니다.
GRAPHISOFT MEP 모델러 사용자는 AutoCAD MEP 및 Revit MEP에서 가져오기한 객체를 수정할 수 있습니다. IFC 파일 가져오기를 통해 불러온 외부 MEP 요소가 자동으로 원본 GRAPHISOFT MEP 모델러 객체로 변환되기 때문입니다.유효한 GRAPHISOFT MEP 모델러 라이선스가 없는 ARCHICAD 사용자는 MEP 객체를 개별 ARCHICAD 라이브러리 파트로 받으며, 이들 객체와 ARCHICAD 모델 요소 간의 충돌을 감지할 수 있습니다.
추가 정보는, 상세화된 워크플로: 건축-MEP 참조.
IFC 기반 데이터 교환은 이른바 BIM Collaboration Format (BCF) 기반 통신을 사용하여 개선할 수 있습니다. 이 워크플로에서 코멘트 항목을 IFC 모델 요소에 할당할 수 있습니다. 이를 기반으로 하여 다른 사용자는 IFC 모델에서 참조된 요소의 위치를 쉽게 찾을 수 있습니다. BCF 기반 데이터 교환은 특히 변경 또는 충돌(예: 건축 요소 및 구조 요소 간)을 표시하는 데 적합합니다. ARCHICAD뿐만 아니라 다른 많은 애플리케이션에서 BCF 기반 협업을 지원합니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로 참조.
건축가가 정확한 건물 에너지 평가를 수행할 수 있도록 해주는, 에너지 평가는 ARCHICAD에 통합된 동적 에너지 균형 시뮬레이션 기능입니다.
ARCHICAD 건물 지오메트리 데이터를 도구로 IFC나 Excel을 통해 외부 에너지 분석 소프트웨어 내보내기 할 수도 있습니다. ARCHICAD의 IFC 로 저장하기 기능이나 XLS 에너지 성능 리포트 스프레드시트를 사용하여, 외부 에너지 계산 소프트웨어에 필요한 건축 모델로부터 데이터를 추출합니다.
BIM 모델 수정과는 대조적으로, 에너지 전문가는 서면으로 문서를 만들기 때문에 , 외부 애플리케이션에서 ARCHICAD 환경으로 에너지 분석 결과를 가져오기는 지원되지 않습니다.
추가 정보는, 상세화된 워크플로: 건축-에너지 분석 참조.
