커튼월 설정: 프레임 페이지 (경계, 멀리언, 트랜섬)
각 프레임 클래스(경계, 멀리언, 트랜섬)는 따로 설정합니다.

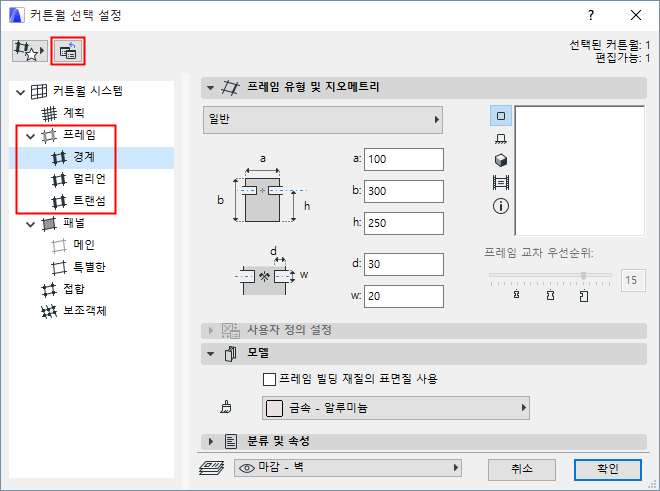

커튼월 시스템 설정에서, 프레임 페이지는 각 프레임 클래스에 대한 시스템-레벨 기본값을 설정합니다. 현재 설정에 모든 프레임 클래스 맞추기를 클릭하여(상단 좌측 아이콘) 현재 프레임 페이지의 설정을 프레임의 다른 두 클래스에 적용합니다.

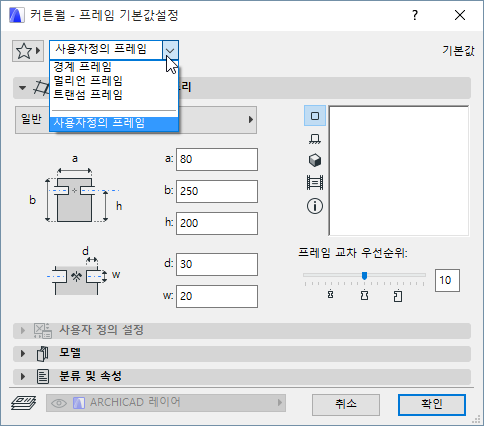

프레임 도구 설정(편집 모드에서) 은 거의 동일한 컨트롤을 포함합니다. 선택된 커튼월에 대한 시스템-레벨 프레임 설정을 적용하기 위한 또는 커튼월에서 경계, 멀리언, 또는 트랜섬 프레임 변수를 적용하기 위한 클래스 팝업을 사용합니다. 만약 프레임 도구 설정에서 어떤 변수가 사용자정의 된다면, 클래스 팝업은 “사용자 정의”로 보입니다.
커튼월 설정: 프레임 페이지: 프레임 유형 및 지오메트리 패널
상세 요구되는 레벨에 따라서, 산업-표준 변수 GDL 프레임, 혹은 사각형 횡단-단면과 함께 간략하게 생성된 프레임 프로토타입을 선택합니다.
•보이지 않은 프레임: 이 프레임은 객체로 존재하지만 보이지 않습니다.
◦이웃한 두 개의 패널이 별개로 남되 그 사이에 프레임을 디스플레이하지 않으려면 이 프레임을 사용합니다.
◦프레임의 디테일한 표현으로 모델에 부담을 주고 싶지 않거나, 또는 기타 구조들 (예. 접합)이 패널의 연결을 지지하기 위해 사용된 경우에는 보이지 않는 프레임도 적절하게 사용할 수 있습니다. 프레임이 그리드라인에서 삭제되면, 이음새없는 패널 표면을 만들 수 있습니다.
•일반 프레임: 프레임의 가장 일반적인 유형입니다. 사각형 프로파일의, 내장형 사각 프레임 유형입니다. 벽의 바깥에서 "캡"을 볼 수 있습니다.

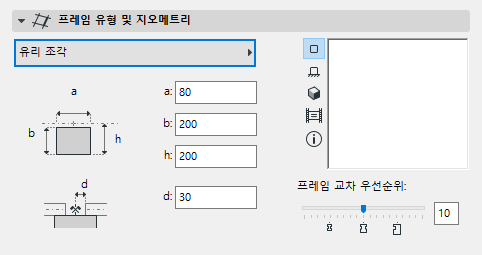

•버트 글레이즈드: 빌트인된 사각 프로파일로, 버트 글레이즈드 커튼월 표면의 안쪽 지지를 위해 사용됩니다 패널은 버트 글레이즈드 프레임 앞쪽에서 서로가 연결되기 때문에, 프레임은 그쪽 면에서는 보이지 않습니다 ( 패널이 투명하거나 간격이 정해지지 않는 한).
•모듈형 프레임: 부수적 모듈을 추가할 수 있는 프레임입니다: 즉, 사용자가 만든 프레임, 또는 특수 구성요소로 제도하고 저장한 캡 프로파일 객체
보기: 커튼월에 대한 사용자정의 프레임 또는 커튼월의 캡(뚜껑) 프로파일 만들기 참조.
일반적 변수 아래 선택했던 프레임 유형에 따라서 변경합니다.
b: 프레임 프로파일의 깊이
h: 프레임 프로파일 그리고 기초 표면의 안쪽 모서리 사이의 간격. (패널은 패널의 중심선을 따라서 기초 표면에 배치됩니다.)
w: 패널이 프레임 프로파일에 연결하는 슬롯의 폭.
프레임 교차 우선순위에 대한 정보는, 커튼월 프레임 교차 참조.

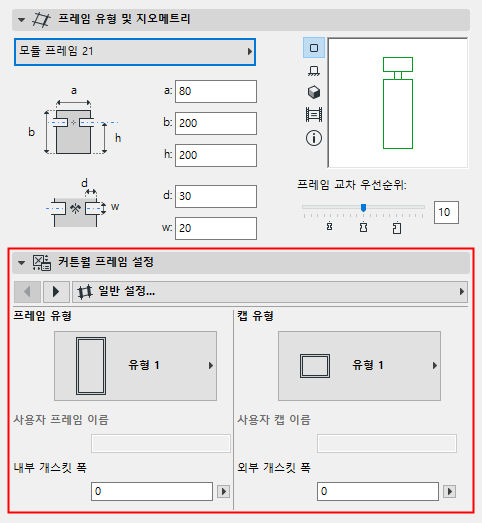

커튼월 설정: 프레임 페이지: 사용자정의 설정 패널
이 패널은 만약 프레임이 사용자정의 인터페이스 스크립트를 사용한 GDL 객체라면 사용됩니다.
이 패널은 커튼월의 3D 디스플레이에 영향을 줍니다.
•만약 프레임 유형이 GDL 객체이면, GDL 객체에 지정된 표면이 사용됩니다.
•만약 프레임 유형이 내장된 독립 프레임이거나 사용자 인터페이스 스크립트를 가지고 있지 않으면, 표면질은 빌딩 재질에서 가져옵니다.
표면질 오버라이드: 이 프레임 클래스에 지정된 표면질을 오버라이드하고 싶다면 이 팝업을 사용합니다.
•표면질을 오버라이드하려면, 먼저 프레임 빌딩 재질의 표면 사용하기 박스의 체크를 해제해야 합니다.
커튼월 설정: 프레임 페이지: 분류 및 속성 패널
분류 및 속성 패널 참조.
