천창 설정 대화상자의 왼쪽 탐색 영역은 다른 라이브러리 파트 요소와 유사합니다.
라이브러리 파트 요소의 설정 참조.
일반 정보는, 천창 참조.
높이: 천창 높이를 입력합니다.

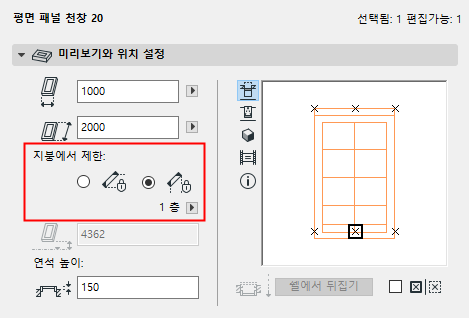

지붕에서 제약: 지붕에서 배치한 선택된 천창에 대해서만 이용 가능함 (쉘은 아님). 이 컨트롤을 사용하여 수정된 지붕면의 천창 위치를 어떻게 제한하는지 결정합니다:
•수평적 (천창이 평면에서 보인것 처럼 그것의 위치를 유지함)
•또는 수직적 (천창이 그것의 평면 위치와는 상관없이 수직적 입면높이를 유지함 )
추가 정보는, 지붕에 비례하여 천장 제한하기 참조.
문턱 또는 헤더 높이: 이 입력항목은 특정 층이나, 아니면 지붕 선회축 선에서 측정한 천창 기준점(그것의 문턱이나 아니면 헤더)의 높이를 표현합니다 . (만약 천창 옵션을 수평으로 제한했다면, 이 입력항목은 읽기만 가능합니다.)
•천창 문턱/헤더 기준점(천창의 상부 또는 하부에 있는)을 정의하려면 미리보기 창의 핫스팟을 클릭합니다 .

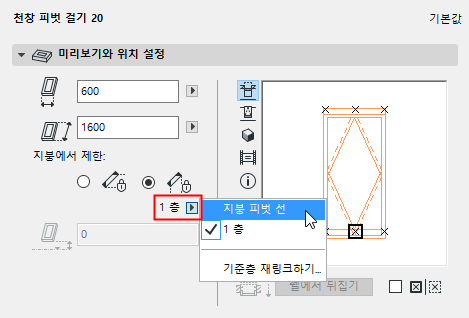

•팝업에서, 이 높이를 특별 층에서 측정할 지, 아니면 지붕 선회축 선에서 측정할 지 선택합니다.
쉘에서 뒤집기 버튼은 쉘에서(지붕이 아닌) 배치한 선택한 천장에 대해서만 이용할 수 있습니다. 반대 방향으로 천창의 방향을 바꾸려면 쉘에서 뒤집기 버튼을 클릭합니다 (예. “안쪽”에서 “바깥쪽으로”.)
배치할 때 선택된 천창에 대칭하거나, 선택된 천창에 대칭하려면 라이브러리 파트 대칭하기 박스를 클릭합니다.
미리보기 영역
미리보기 옵션 참조.
천창은 라이브러리 파트의 2D 심볼에서 정의한, 천창의 핫스팟으로 배치합니다. 이 핫스팟은 하일라이트된 사각형으로 표시되고, 삽입점과 객체의 기준점 역할을 합니다.
다른 핫스팟(만약 있다면)은 X로 나타납니다. 만약 기본값 주요 핫스팟 대신에 삽입점/기준점으로 사용하려면 그들 중 아무곳에나 클릭합니다.

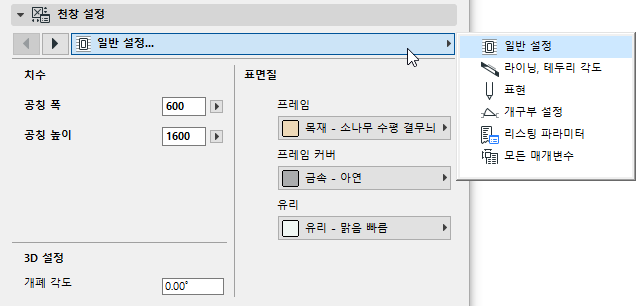

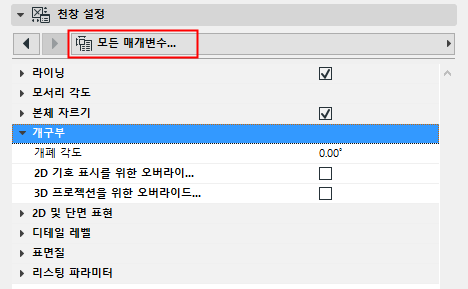

이 목록이나 사용자 정의 설정 그래픽 인터페이스를 사용하여 천창 변수를 설정합니다.
주의: 평면을 나타내기 위한 채우기와 펜 색은, 이 변수 패널에서 (2D 표현 컨트롤을 사용하여) 정의하거나, 아래의 평단면 패널에 사용자 정의 채우기와 펜을 입력하여 덮어쓸 수 있습니다.
변수 중 하나를 클릭하여 선택해 변수의 값을 수정합니다.
천창 사용자 정의 설정
이 인터페이스를 사용하여 천창에 대한 변수 설정을 합니다. (대신, 모든 변수 목록 형식을 사용합니다.)
천창 평단면 패널
평면에서, 기본적으로 천장은 심볼 묘사가 아닌, 3D 투영 기반입니다.
주의: ARCHICAD 14 또는 그 이전 버전에서 마이그레이션한 단일면 지붕의 천장은, 만약 원한다면, 심볼 표현을 사용하여, 나타낼 수 있습니다.
레거시 환경설정 참조.
천창의 정의된 GDL 개체속성 덮어쓰기에 대한 정보는...
문/창의 GDL 객체 개체속성 참조.
치수 마커 패널은 천창의 치수 마커에 대한 사용자정의 가능한 옵션 기능입니다.
천창 마커가 평면에서 보이게 하거나 숨기려면, 문서 > 모델 뷰 > 모델 뷰 옵션에 있는 천창 옵션을 사용합니다.
추가 정보는, 구조 요소를 위한 모델 뷰 옵션 참조.
치수 마커는 개구부에 영구적으로 링크되는, 본질적으로 모수적 GDL 객체입니다.
천창 마커의 치수 단위는 옵션 > 프로젝트 환경설정 > 치수 에서 사용자가 정의할 수 있습니다.
추가 정보는, 치수 환경설정 참조.

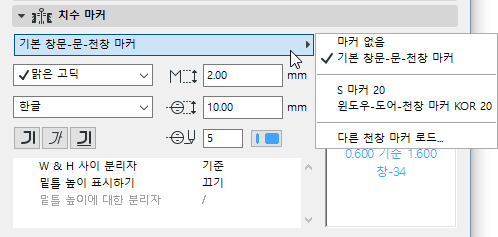

팝업 목록에서, 사전 정의된 마커를 선택하거나, 다른 마커 객체를 검색합니다.
미리보기 창은 선택된 마커의 모양에 대한 피드백을 제공합니다.
펜 색상/펜 두께: 펜 색상/펜 두께 번호 (1-255)를 입력합니다.
심볼 색상 사용: 이 상자를 체크하여 위의 펜 색상 설정을 무시하고, 요소의 2D 심볼이 만들어졌을 때 사용된 펜 색상을 사용합니다.
바탕바닥 두께: 천창 마커가, 층 레벨과 천창의 문턱 사이의 높이 차이(만약 있다면)를 고려하는 문턱 높이 값을 나타내길 원하는 경우 (예, 카페트 시공 때문에), 이 컨트롤을 사용합니다. 그 다음, 이 값은 천창 마커에 보여진 문턱 값의 일부로 계산됩니다.
밑틀 또는 위틀 높이 참조.
이 값은 천창의 배치에 영향을 주지 않습니다.
폰트 유형: 이 팝업 필드를 클릭하여 폰트 유형을 선택합니다.
폰트 스크립트: 이 팝업 필드를 클릭하여 폰트 인코딩을 선택합니다.
폰트 크기: 폰트 크기를 입력합니다.
텍스트 형식: 원하는 경우, 굵은체, 이탤릭체, 또는 밑줄 상자를 체크하여, 이에 따라 치수 텍스트의 형식을 지정합니다.
높이: 이곳에 마커의 높이를 입력합니다.
천창 사용자정의 마커 설정 패널
마커 사용자 설정 패널은 라이브러리 파트 유형 치수 마커에 대한 옵션을 포함하고 있습니다. 이 패널은 적합한 마커가 치수 마커 패널에서 선택되었을 때만 활성화됩니다.
