Klasifikace a kategorie ARCHICADu v IFC
Kategorie funkce konstrukce pro IFC
V ARCHICADu můžete prvku přiřadit libovolný počet klasifikací. Na základě klasifikace jsou zpřístupněny parametry a funkce těchto prvků v jiných aplikacích: slouží při organizaci dat, nastavení průhledných částí modelu, vyhledávání prvků, vykazování, sdílení dat atd..

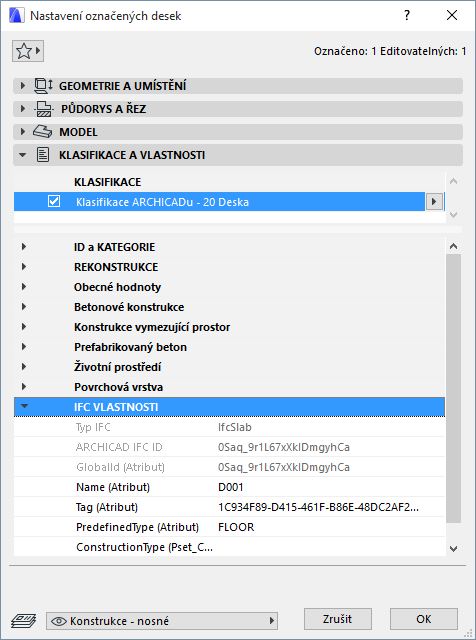

Klasifikaci každého konstrukčního prvku můžete nastavit na panelu Klasifikace a vlastnosti v okně jeho nastavení.
ARCHICAD nabízí flexibilní způsob, jak klasifikovat prvky podle jakýchkoli národních či firemních standardizovaných klasifikačních systémů. V nastavení prvku, nebo v interaktivní tabulce, můžete každému prvku přiřadit jednu hodnotu klasifikace z jednoho klasifikačního systému.
Klasifikace prvků má vliv na proces exportu IFC: každý prvek je v IFC modelu uložen podle typu IFC. Ten je zobrazený v položce “Typ IFC” na panelu Klasifikace a vlastnosti (v sekci IFC vlastnosti). Takže pokud v ARCHICADu klasifikujete desku jako podhled, bude v cílovém programu zobrazená jako podhled.
Poznámka: Mapování IFC typů prvků ARCHICADu na základě klasifikací vychází z nastavení mapování typů pro export aktuálního náhledového převodníku. Viz IFC převodníky: Přehled.
Více informací naleznete v oddílu Vlastnosti prvků a klasifikační systémy.
Kategorie funkce konstrukce pro IFC
“Nosné prvky” nebo “Nenosné prvky”
Při spolupráci s ateliéry, které používají programy pro statické výpočty, můžete uložit model ARCHICADu ve formátu IFC: klasifikace funkce konstrukce automaticky těmto prvkům přiřadí parametr “nosná konstrukce”.
Poznámka: Ve výchozím nastavení zobrazí Revit pouze zdi, které jsou klasifikovány jako “nosné”. Pokud ale zapomenete v ARCHICADu klasifikovat prvek jako “nosnou konstrukci”, není problém, aby toto zatřídění provedl statik ve své aplikaci, případně jí může přiřadit jinou funkci (např. “architektonická”).
Stávající IFC standard podporuje použití vlastnosti “nosných” prvků pouze pro následující typy: zeď, deska, sloup, trám, střecha; prvky takto v ARCHICADu klasifikované; a objekty s těmito podtypy.
Pokud jste zatřídili prvky modelu jako “nosné”, můžete zobrazit pouze tyto prvky pomocí funkce “částečné zobrazení konstrukce" (zobrazit pouze nosnou část nosných konstrukcí). To je vhodné zejména v případě, kdy chcete vyexportovat pouze nosné prvky pro účely výpočtu statiky: v takovém případě použijte při exportu režim "viditelné prvky" z okna, kde je použito částečné zobrazení konstrukce.
Viz Částečné zobrazení konstrukce.
Tato kategorie je důležitá pro vykazování - například můžete spočítat všechny materiály potřebné pro nosné stěny a sloupy, odděleně od materiálů nenosných prvků.
Kritéria v okně Najít a vybrat zahrnují: můžete vyhledávat prvky klasifikované jako nosné, nenosné nebo prvky z kategorie “nedefinováno”. Jelikož může být export IFC omezen pouze na vybrané prvky, můžete například exportovat všechny označené prvky, klasifikované jako nosné (nikoli pouze jejich nosnou část, jak je popsáno v předchozím příkladu).
Viz také Najít a vybrat prvky.
Nosná funkce je také standardní vlastností exportovaných prvků. Pokud je jiná aplikace (jako např. program pro výpočty konstrukcí) schopna kategorizovat prvky v závislosti na jejich nosné funkci, ARCHICAD umí tyto prvky po importu filtrovat a zobrazit je s touto klasifikací.
“Interiér” nebo “Exteriér”
Tato kategorie je důležitá, pokud máte v plánu odeslat spolupracující kanceláři soubor IFC (např. pro tepelně-technickou analýzu), kde potřebují prvky zatřídit podle jejich umístění v rámci budovy. Pokud ukládáte model ARCHICADu jako soubor IFC, prvky, které jsou zatříděny jako “interiérové” nebo “exteriérové” tuto informaci přenesou do dané aplikace.
Samozřejmě to funguje i naopak. Umístění (IsExternal) je standardní IFC vlastností některých prvků (např. zeď, deska, sloup nebo trám), takže pokud importovaný model obsahuje tato data, bude prvkům automaticky přiřazená odpovídající kategorie.
Kritéria v okně Najít a vybrat zahrnují: vyhledávání prvků kategorizovaných jako "interiérové", "exteriérové" nebo "nedefinované".
Viz také Najít a vybrat prvky.
Umístění můžete použít také jako kritériu interaktivní tabulky při třídění prvků.
Poznámka: V ARCHICADu je kategorie umístění plně použitelná jako vlastnost ARCHICADu (např. v Najít a vybrat nebo Interaktivních tabulkách). Nicméně, nemůže být exportována jako vlastnost IFC pro určité typy prvků (např. strop (IfcCovering), které nejsou podporovány standardy IFC.
