Για ρεαλιστική απεικόνιση του σχεδίου σας, μπορείτε να εφαρμόσετε επιφάνειες στα στοιχεία σας. Οι Επιφάνειες περιέχουν χρώμα, υφή και εφφέ φωτισμού. Οι Επιφάνειες μπορούν να εμφανιστούν στο 3D Παράθυρο, στην Τομή/Όψη/ΕΟψης και στα παράθυρα του 3D Εγγράφου, καθώς και στο Φωτορεαλισμό.
Η ΒΙΒΛΙΟΘΗΚΗ του ARCHICAD περιέχει εκατοντάδες προδιαμορφωμένων επιφανειών για κάθε ανάγκη. Μπορείτε επίσης να βρείτε πρόσθετες επιφάνειες στην πύλη BIM Συστατικών, χρησιμοποιώντας τον διάλογο Ρυθμίσεις Επιφάνειας.
Δείτε: Δημιουργία, Φόρτωση και Μοίρασμα Επιφανειών (Όλες οι Μηχανές).
Οι Επιφάνειες μπορούν να δημιουργηθούν ή να τροποποιηθούν στο διάλογο Ρυθμίσεων Επιφάνειας (Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες). Οι Επιφάνειες που καθορίζονται εδώ, στη συνέχεια ανατίθενται σε Κατασκευαστικά Στοιχεία μέσω των Δομικών Υλικών (τα οποία περιλαμβάνουν ένα Ράστερ και μία Επιφάνεια).
Σημείωση: Ο Ορισμός Επιφάνειας είναι επίσης διαθέσιμος στη Διαχείριση Χαρακτηριστικών: Δείτε Επιφάνειες (Διαχείριση Χαρακτηριστικών).
Αφού αναθέσετε ένα Δομικό Υλικό σε ένα στοιχείο, το στοιχείο θα χρησιμοποιήσει την Επιφάνεια του Δομικού Υλικού. Ωστόσο, μπορείτε να αντικαταστήσετε την Επιφάνεια σε επίπεδο στοιχείου (χρησιμοποιήστε είτε τον Βαφέα Επιφάνειας, είτε τους ελέγχους Υπερισχύουσας Επιφάνειας στο πάνελ Μοντέλο των ρυθμίσεων στοιχείου).
Δείτε: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας και Υπερισχύουσες Επιφάνειες στις Ρυθμίσεις Στοιχείου.

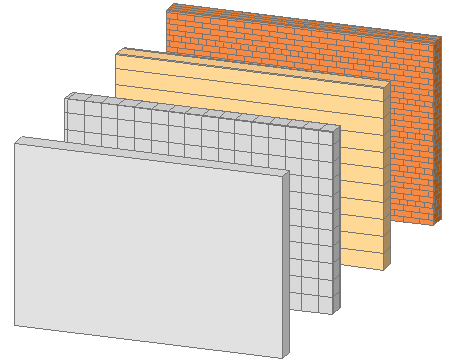

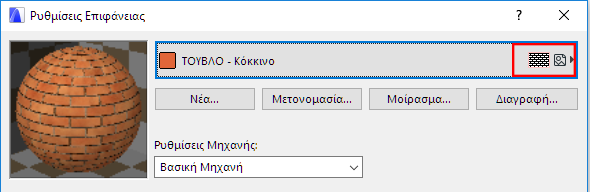

Ορισμένες επιφάνειες έχουν διανυσματική διαγράμμιση και/ή υφές ως τμήμα του ορισμού τους, όπως υποδεικνύεται στα εικονίδια. Για παράδειγμα, αυτή η επιφάνεια μπορεί να εμφανίσει είτε διανυσματική διαγράμμιση, είτε υφές:
Ανάθεση Διανυσματικής Διαγράμμισης σε μία Επιφάνεια
Η Διανυσματική Διαγράμμιση είναι ένα διανυσματικό μοτίβο ράστερ, που χρησιμοποιείται με μία Επιφάνεια. Στο πάνελ Διανυσματική Διαγράμμιση των Ρυθμίσεων Επιφάνειας, επιλέξτε μία διανυσματική διαγράμμιση από τους καθορισμένους διανυσματικούς τύπους ράστερ της μελέτης.
Δείτε: Επιφάνεια - Πάνελ Διανυσματική Διαγράμμιση (Βασική Μηχανή).
Σημείωση: Κατά την ανάθεση μίας 3D Διανυσματικής Διαγράμμισης στον διάλογο Επιφάνειες, μπορείτε να χρησιμοποιήσετε μόνον όσα ράστερ έχουν χαρακτηριστεί ως Ράστερ Κάλυψης.
Ανάθεση μίας Υφής σε μία Επιφάνεια
Οι Υφές είναι αρχεία εικόνας που μπορούν να ανατεθούν σε επιφάνειες, ώστε να τους δώσουν πιο ρεαλιστική εμφάνιση και αίσθηση. Εμφανίζονται στους Φωτορεαλισμούς, αλλά και στο 3D παράθυρο όταν χρησιμοποιείται η Μηχανή OpenGL.
Εξ ορισμού, σε πολλές επιφάνειες ARCHICAD έχουν ανατεθεί υφές (τέτοιες επιφάνειες θα έχουν ένα εικονίδιο υφής δίπλα στο όνομά τους). Μπορείτε να φορτώσετε πρόσθετες υφές από τη βιβλιοθήκη του ARCHICAD ή να φορτώσετε άλλες προσαρμοσμένες εικόνες. Οι υφές ανατίθενται και τροποποιούνται στο Πάνελ Υφή του διαλόγου Ρυθμίσεις Επιφάνειας.
Για πληροφορίες που αναφέρονται στη χρήση υφών με τις CineRender επιφάνειες, δείτε: Υφές (Επιφάνειες CineRender).
Εμφάνιση Διανυσματικής Διαγράμμισης και Υφών στο 3D Παράθυρο
Για την εμφάνιση της Διανυσματικής Διαγράμμισης:
•χρησιμοποιήστε τη Διανυσματική Μηχανή (Άποψη > Επιλογές 3D Άποψης)
•το κουτάκι Διανυσματική Διαγράμμιση πρέπει να είναι τσεκαρισμένο στο 3D Στυλ
Για την εμφάνιση των Υφών:
•χρησιμοποιήστε τη Μηχανή OpenGL (Άποψη > Επιλογές 3D Άποψης)

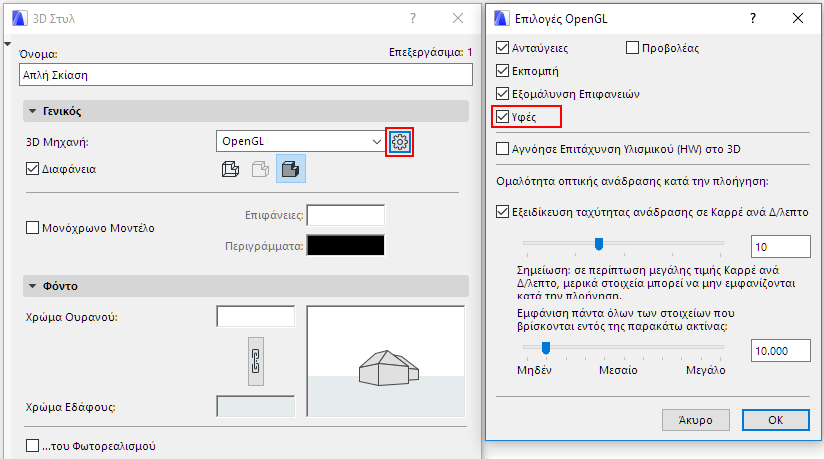

•βεβαιωθείτε ότι το κουτάκι Υφές, στις επιλογές OpenGL, είναι τσεκαρισμένο (πατήστε Προηγμένες Επιλογές στο 3D Στυλ).
Σημείωση: Μπορείτε να προσαρμόζετε τον προσανατολισμό και την αρχή των υφών στις 3D απόψεις.
Δείτε: Στοίχιση 3D Υφής.
Σημείωση για τη ΓΕΝΙΚΗ Επιφάνεια
Η ΓΕΝΙΚΗ Επιφάνεια είναι διαθέσιμη μόνο για Δομικά Υλικά, Επιφάνειες Στοιχείου και GDL. Όταν μία Επιφάνεια ορίζεται ως “ΓΕΝΙΚΗ”, θα απεικονίζεται με ένα συμπαγές χρώμα, βασισμένο στην Πένα Γραμμής Μη Τεμνομένων Στοιχείου.
Εξ ορισμού, αυτή η ΓΕΝΙΚΗ Επιφάνεια θα ανατίθεται σε νέα Δομικά Υλικά και σε νέες παραμέτρους Επιφάνειας που προστέθηκαν μέσα στο GDL. Χρησιμοποιείται προς αποφυγή ανάθεσης μίας λανθασμένης Επιφάνειας ή δημιουργίας ενός αγνοούμενου χαρακτηριστικού. Είναι κωδικοποιημένη μέσα στο ARCHICAD και δεν είναι διαθέσιμη στις Ρυθμίσεις Επιφάνειας ή στη Διαχείριση Χαρακτηριστικών.
