Τα Σχέδια είναι απόψεις ARCHICAD και εξωτερικά αρχεία που είναι τοποθετημένα στη μελέτη.
Τα Σχέδια μπορούν να τοποθετηθούν στις 2D απόψεις Μοντέλου ή στις Πινακίδες.
•Τα Σχέδια που τοποθετήθηκαν σε απόψεις Μοντέλου είναι εξωτερικά αρχεία (όπως αρχεία DWG, PDF και εικόνας). Δεν μπορούν να περιλαμβάνουν απόψεις ARCHICAD.
•Ωστόσο, τα Σχέδια που τοποθετήθηκαν σε Πινακίδες καθώς και όλα τα άλλα εξωτερικά αρχεία που είναι διαθέσιμα στο ARCHICAD, μπορούν να είναι απόψεις ARCHICAD (από το τρέχον ή από άλλα αρχεία μελέτης).
Για περισσότερες πληροφορίες, δείτε: Σχέδια στο Βιβλίο Πινακίδων.

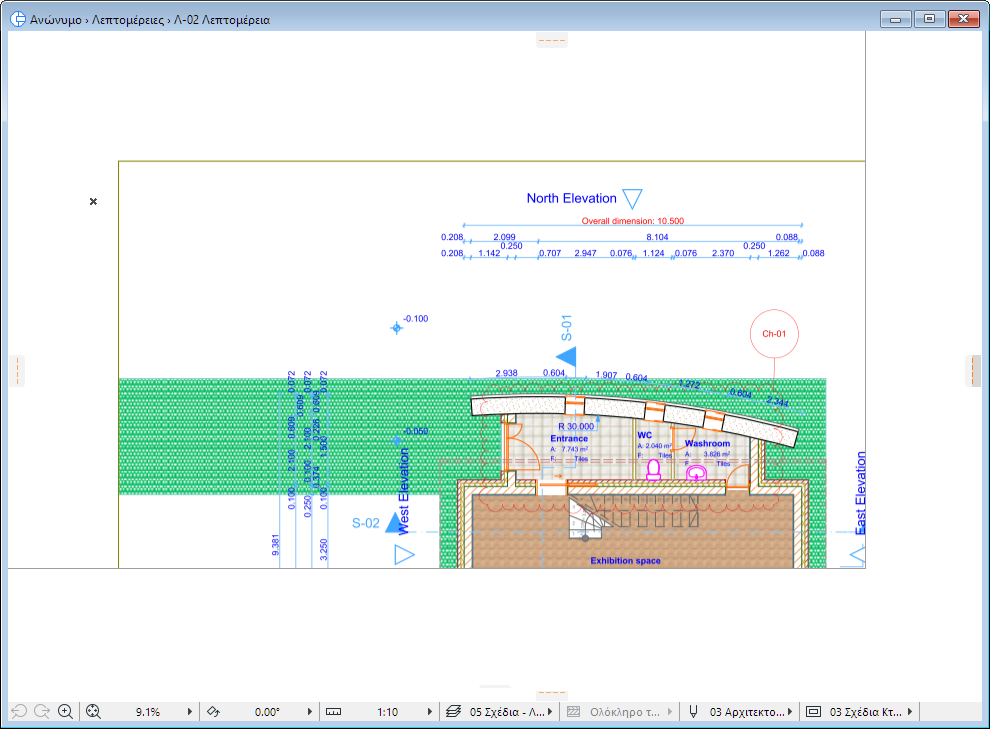

Τα Σχέδια τοποθετούνται σε οποιαδήποτε άποψη μοντέλου εκτός από το 3D Παράθυρο ή την άποψη Πίνακα. Η τοποθέτηση ενός Σχεδίου σε ένα μοντέλο μπορεί να είναι χρήσιμη, εάν π.χ. λάβετε από έναν κατασκευαστή το σχέδιο Λεπτομέρειας μίας στέγης σε διάταξη PDF. Μπορείτε να τοποθετήσετε αυτό το PDF έγγραφο σαν Σχέδιο μέσα στο παράθυρο Λεπτομέρειας, να κάνετε τις δικές σας προσθήκες ή μαρκαρίσματα και μετά να την τοποθετήσετε σε μία Πινακίδα σαν τροποποιημένη λεπτομέρεια.
Δείτε επίσης: Εργασία με PDF Έγγραφα.
Με τον ίδιο τρόπο, ένα εξωτερικό αρχείο DWG μπορεί να τοποθετηθεί σαν Σχέδιο στο μοντέλο σας. Αυτή η λύση πρόσβασης του ARCHICAD σε αρχεία DWG είναι πιο απλή, σε αντίθεση με την πιο σύνθετη μέθοδο επισύναψης του αρχείου DWG σαν ένα XREF.
Εάν τοποθετήσετε ένα αρχείο DWG, DXF ή DWF σαν σχέδιο ARCHICAD, έχετε τη δυνατότητα εμφάνισης ή απόκρυψης των περιεχομένων του σχεδίου, με βάση τα ριζόχαρτα του πηγαίου αρχείου.
Δείτε: Ενσωματωμένα Ριζόχαρτα.
Οι Εικόνες μπορεί να είναι προτιμότερο να τοποθετούνται σε μία άποψη Μοντέλου με το εργαλείο Σχέδιο αντί για το εργαλείο Εικόνα, επειδή ένα Σχέδιο διατηρεί τις πληροφορίες του πηγαίου αρχείου και μπορεί να ενημερώνεται. Μπορείτε να εξειδικεύσετε το μέγεθος, τους τίτλους και τις επιλογές πλαισίων των σχεδίων σας. Αντιθέτως, οι Εικόνες δεν διαθέτουν αυτές τις δυνατότητες.
Τα Σχέδια που τοποθετούνται σε μία άποψη Μοντέλου (σε αντίθεση με αυτά που τοποθετούνται σε Πινακίδα) είναι ανεξάρτητα κλίμακας.
Χρησιμοποιήστε το Εργαλείο Σχέδιο για να τοποθετείτε Σχέδια στη μελέτη σας και να καθορίζετε τις Ρυθμίσεις Σχεδίου.
Δείτε: Ρυθμίσεις Σχεδίου.
Τοποθέτηση Σχεδίων σε ένα παράθυρο Μοντέλου
Για να τοποθετήσετε ένα Σχέδιο σε ένα παράθυρο Μοντέλου:
1.Ενεργοποιήστε το Εργαλείο Σχέδιο.
2.Κάντε κλικ στο παράθυρο μοντέλου, εκεί που θέλετε να τοποθετήσετε το Σχέδιο.
3.Εμφανίζεται ο διάλογος Σύνδεση με. Αναζητήστε το επιθυμητό αρχείο, επιλέξτε το και πατήστε Άνοιγμα.
Σημείωση: Εάν εισάγετε ένα πολυσέλιδο PDF έγγραφο, ένας διάλογος σας προτρέπει να επιλέξετε ποια από τις σελίδες θέλετε να τοποθετήσετε.
Δείτε επίσης: Εργασία με PDF Έγγραφα.
4.Το Σχέδιο τοποθετείται με το σημείο αγκύρωσης που έχετε επιλέξει στις Ρυθμίσεις Σχεδίου (εξ ορισμού, το κέντρο του).
Εναλλακτικά, χρησιμοποιήστε την εντολή Αρχείο > Εξωτερικό Περιεχόμενο > Τοποθέτηση Εξωτερικού Σχεδίου για να πάτε στον διάλογο Τοποθέτηση Σχεδίου.
Στον διάλογο Ρυθμίσεις Σχεδίου μπορείτε να αλλάζετε τις ρυθμίσεις των τοποθετημένων Σχεδίων.
Σχέδια τοποθετημένα σε Απόψεις Μοντέλου εμφανίζονται σε λίστα στον Διαχειριστή Σχεδίων και τα ενημερώνετε και τα διαχειρίζεστε όπως και τα τοποθετημένα στις Πινακίδες.
Για λεπτομέρειες, δείτε: Διαχείριση και Ενημέρωση Τοποθετημένων Σχεδίων.
Για να διαγράψετε ένα Σχέδιο, επιλέξτε το και διαγράψτε το όπως οποιοδήποτε άλλο στοιχείο του ARCHICAD. Σημειώστε, ότι η διαγραφή ενός σχεδίου δεν είναι αναιρέσιμη, ΕΚΤΟΣ εάν το ενεργό παράθυρο είναι του ίδιου τύπου (δηλ. παράθυρο Κάτοψης ή Πινακίδας) με το παράθυρο που περιείχε το σχέδιο που διεγράφη.
