A lehelyezett rajzok kezelése és frissítése
Minden, az ARCHICAD tervbe lehelyezett rajz a két alábbi típus egyikéhez tartozik:
•Automatikus frissítés. Ez azt jelenti, hogy a tervlapra lehelyezett rajz automatikusan frissül minden alkalommal, amikor a tervlap ablak aktívvá válik (az előtérbe kerül vagy kiválasztja kimenetként). Publikálás előtt is végbemegy egy automatikus frissítés. Ha rajz nem a jelenleg nyitott tervfájlból származik, az ARCHICAD ellenőrzi, hogy szükség van-e a frissítésére, és ha igen, végre is hajtja a frissítést.
Automatikus frissítésű csapatmunka rajzokkal kapcsolatos megjegyzés: A Csapatmunka tervben a külső forrással (pl. külső terv, PDF, DWG, PNG) rendelkező, automatikus frissítésű rajz csak akkor frissül, ha lefoglalta az adott Rajzot.
•Kézi frissítés. Ez azt jelenti, hogy a rajz rögzítve van abban az állapotban, amikor a forrásnézetet vagy fájlt a tervlapra helyezte vagy legutóbb frissítette. Ez a megoldás olyankor lehet hasznos, ha érintetlenül szeretné hagyni a rajzokat, amíg jóvá nem hagyják őket vagy tovább nem tud lépni a következő munkafázisra. A manuális frissítésű rajzok csak akkor frissülnek, ha futtatja a frissítés parancsot.
Csapatmunka rajzok manuális aktualizálásával kapcsolatos megjegyzés: Ha manuális frissítésű rajzot foglalt le, csak önnek van joga aktualizálni azt.
Ezt az alapbeállítást bármelyik kijelölt lehelyezett rajz esetében felül lehet bírálni a Rajz beállításai párbeszédablakban.
A Rajzkezelő paletta szolgál a lehelyezett rajzok státuszának ellenőrzésére, frissítési típusuk módosítására, kapcsolatuk helyreállítására, kiigazítására vagy módosítására.
A Rajzkezelőt az Ablak > Paletták menüből hívhatja elő. Szintén elérhető a Rajzkezelő, ha a Navigátor vagy a Szervező paletta bal felső ikonjára kattint és a Rajzkezelő mutatása parancsot választja.
A vezérlők részletes leírásához lásd Rajzkezelő.
A parancs megnyit egy párbeszédablakot, amely felsorolja a tervbe (a Tervlapkönyvbe és a modellnézetekbe) lehelyezett rajzokat, beleértve a külső tervből származókat és a külső rajzfájlokat, mint például a PDF fájlokat. Az aktív ablakban található rajz(ok) neve félkövérrel van(nak) kiemelve.
Lásd még: PDF-dokumentumokkal végzett műveletek.
A listaoszlopok testre szabásához kattintson a jobb gombbal bármelyik oszlop fejlécére, előhívva így az elérhető oszlopok listáját vagy kattintson a fekete nyílra a listaoszlopok jobb oldalán.
Megjegyzés: A „Vágósík” oszlop aktiválása esetén megjeleníti a rajz forrásának a Vágósík magasságát (ha alkalmazható). A mezőben a „N/A” (nem alkalmazható) felirat jelenik meg, ha a rajz nem Alaprajz nézőponton alapul és/vagy a rajz az ARCHICAD korábbi változatával készült, amely nem használt vágósíkokat.
Ha kiválaszt egy rajzot a listában, a helyzetfüggő menüjében megtalálja a legfontosabb rajzokkal kapcsolatos parancsokat, mint például a Rajz beállításai és Forrásnézet megnyitása parancsokat.
Megjegyzés: A Rajzkezelőben nem lehet közvetlenül módosítani a kijelölt rajz paramétereit. A rajz beállításainak módosításához használja a Rajz beállításai párbeszédpanelt.
Ha frissíteni akarja a forrás fájljukban módosított kapcsolt rajzokat:
•Kattintson a jobb egérgombbal a rajzra a Navigátorban, majd a helyi menüben válassza a Frissítés parancsot.
•A Rajzkezelőben jelöljön ki egy vagy több rajzot a listában, majd kattintson a Frissítés gombra, vagy
•A Navigátor palettában vagy a Szervező Tervlap térkép nézetében jelöljön ki egy vagy több rajzot a fa nézetből, majd kattintson a Frissítés gombra.
Ha semmi nincs kiválasztva a Navigátor vagy a Szervező Tervlap térképén, egyszerre frissítheti valamennyi rajzot.

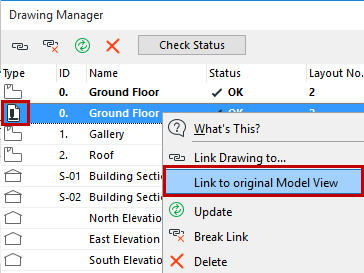

Ha a Tervlapkönyv olyan rajzokat tartalmaz, amelyek forrása egy kapcsolt PMK fájl (amely a Publikálóban készült egy ARCHICAD modellnézetből), akkor ezek a PMK-alapú rajzok újból hozzákapcsolhatók eredeti modellnézetükhöz. Jelölje ki a PMK fájlokat a Rajzkezelőben (többet is kijelölhet), és válassza a következő parancsot a helyi menüben: Kapcsold az eredeti modellnézethez.
A munkafolyamat leírását lásd: Tervlapkészítés: Nagyobb tervek.
Módosított (vagyis módosított forrás fájlra mutató) rajzokat tartalmazó terv megnyitásakor megjelenik a Rajzok frissítése párbeszédablak. Dönthet úgy, hogy nem veszi figyelembe ezt a figyelmeztetést, frissítheti az összes rajz kapcsolatát vagy megnyithatja a Rajzkezelőt, ahol kijelölheti azokat a rajzokat, amelyeket frissíteni óhajt.
Csapatmunka tervből származó rajzokkal kapcsolatos megjegyzés
Ha olyan rajzot helyez el, melynek forrása egy külső csapatmunka terv, a rajz egy másolata jön létre a gépén. Amikor frissíti a rajzot, az ARCHICAD automatikusan szinkronizálja a helyi másolatot a szerveren lévő tervvel annak biztosítására, hogy a gazdatervben lévő rajz teljesen friss legyen.
Egyetlen esetben nem frissíti az ARCHICAD a külső csapatmunka tervből elhelyezett rajzot: ha be van jelentkezve a forrás csapatmunka tervbe az aktuális számítógépéről, és beküldetlen változtatásai vannak a csapatmunka tervben. Ekkor az ARCHICAD felismeri, hogy a rajz esetleg nem teljesen friss a szerveren, és nem frissíti. Ilyenkor figyelmeztető üzenet jelenik meg. Ebben az esetben küldje be a változtatásokat a forrás csapatmunka tervből, majd frissítse az elhelyezett rajzot az aktuális tervből még egyszer.
Egy rajz törléséhez jelölje ki a rajzot az ablakban és törölje ugyanúgy, mint bármely más ARCHICAD elemet. Ügyeljen arra, hogy a rajzok törlése nem vonható vissza, KIVÉVE, ha az aktív ablak ugyanolyan típusú (pl. Alaprajz vagy Tervlap ablak), mint az, amelyikben a törölt rajz volt.
