Geometriakonverzió IFC exportáláshoz

Ezek a beállítások meghatározzák az IFC-be exportált ARCHICAD elemek geometriájának konvertálási módját


Csak az "Ütközésvizsgálatban részt vevő" geometria exportálása

Csak azon elemek exportálása, melyek ARCHICAD építőanyaga BE állapotban tartalmazza a "Részt vesz az ütközésvizsgálatban" opciót. (Beállítás: Lehetőség > Elemattribútumok > Építőanyagok > Tulajdonságok.)

Ez a beállítás a tömör geometria nélküli réteges elemek és összetett profilok exportálásakor (pl. légrés) használatos. Segítségével a(z ARCHICAD IFC fájlt fogadó) MEP tervezők ütközésvizsgálat nélkül helyezhetnek csöveket a résekbe; az elemeknek csak azok a részei vesznek részt az ütközésvizsgálatban, amelyek valós geometriával rendelkeznek.


Lásd még Ütközésvizsgálat.

Befoglaló doboz exportálása

Az épületelem befoglaló méreteinek exportálása.

IFC típusú termékek geometriájának exportálása

Egy jellemző geometriát rendel hozzá mindegyik elemtípushoz. (Ez a beállítás a Concept Design BIM 2010 esetén szükséges.)

Minden típus (pl. IfcFurnishingElementType) a hozzá tartozó elemekre jellemző geometriát használ majd (plfcFurnishingElement).

BREP geometria használata az aktuális színnel minden elemhez

Minden modellelem exportálása BREP (boundary representation) geometriaként A BREP egy pontos, de paraméterekkel nem rendelkező geometria.

Az elemek exportálása az aktuális ARCHICAD nézetben látható színnel történik, beleértve a grafikus felülírások, az átépítési állapot, a korrekciók és a kiemelések által meghatározott színeket.

BREP-ek felületeinek háromszögelése (csak IFC4 sémával érvényesül)

A BREP geometria mentése háromszögelt felületként történik – ezt az eljárást alkalmazza néhány modellmegjelenítő alkalmazás az IFC fájlok importálásakor. Ennél a beállításnál - amely csak akkor működik, ha az IFC4 sémát használja - a program tömöríti a geometriai leírást, ami csökkentheti a fájlméretet.

Réteges és profilos elemek szétbontása alelemekre

Ennél az opciónál a program minden réteget külön épületelemként ment réteges elemek és összetett profilok esetén. Ez azt jelenti, hogy a fő elem (pl. IfcWall) geometria nélküli konténerelemként lesz mentve, és annak részei (a rétegek vagy a profilösszetevők) alkotják majd a geometriát.

Ezzel az exportálási opcióval az összes épületrésznél megőrizhetők az eredeti színek, így az elemet nem kell egyetlen színben exportálni.


Többrétegű komplex geometria (csak IFC 2x3 sémában érvényesül)

Megjegyzés: Nem használható, ha a fenti „Réteges és profilos elemek szétbontása ” négyzet be van jelölve.

Adja meg, hogyan kezelje a program az IFC-be exportált többrétegű összetett elemek összetevőit.

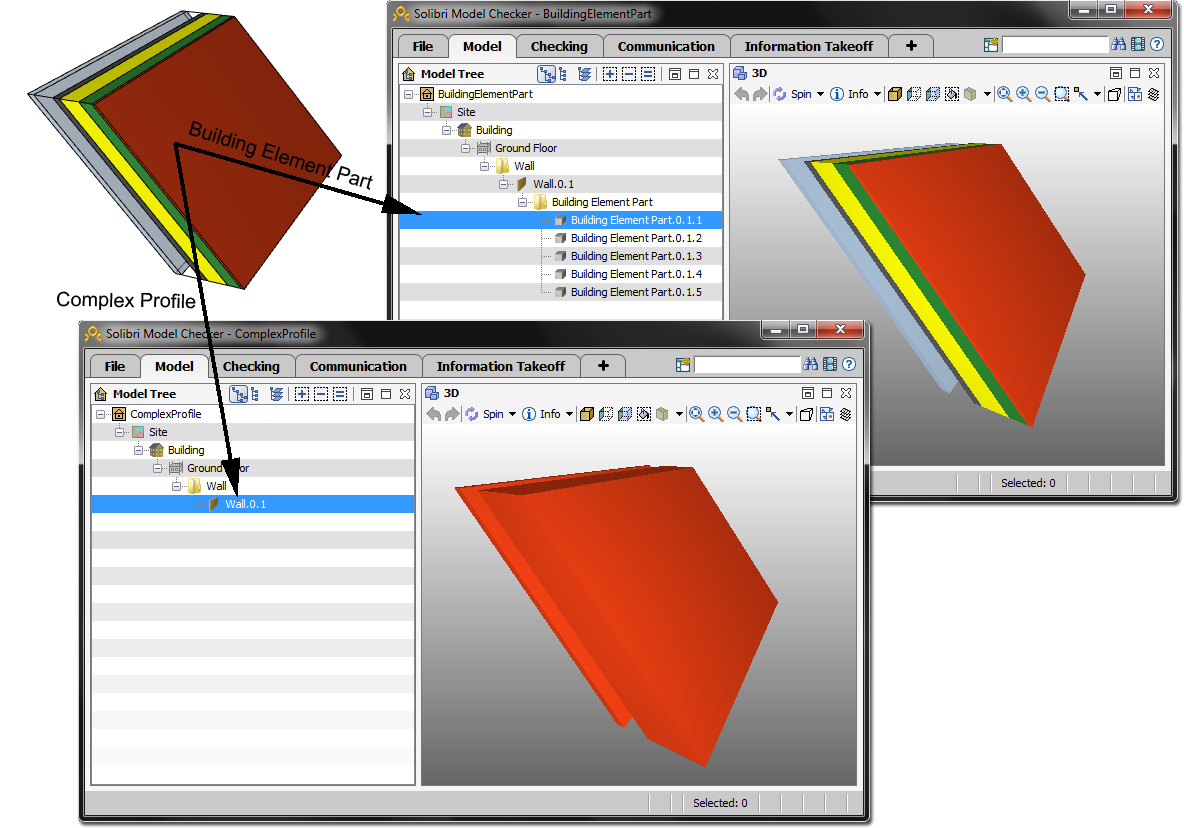

Ez a beállítás az összetett (pl. ferde) geometriával rendelkező többrétegű (réteges szerkezetű vagy összetett profilú) ARCHICAD elemekre vonatkozik.

Minden réteg külön épületelemként: Több alelem jön létre, melyek mindegyike saját geometriával és anyaggal rendelkezik. A program mindegyik alelemhez azt az IFC anyagot vagy profilt rendeli, amely az adott építőanyaghoz (metszeti kitöltéshez) tartozik ARCHICAD-ben.

Összetett profilok: Az összetett geometriát a program egyetlen IFC elemmé alakítja, amely profilgeometriával és IFC anyaggal rendelkezik. (A fogadó alkalmazás nem ismeri majd a különböző összetevők/felületek pontos sorrendjét.)

Megjegyzés: Ezt a lehetőséget érinti az ARCHICAD-ben éppen érvényben lévő „Részleges szerkezetmegjelenítés” (Dokumentáció menü), ha a nézet látható elemei exportálásra kerülnek. Például, ha az exportált modellnél a „Csak teherhordó” ábrázolás aktív, az „Összetett profilok” beállítás nem lesz hatással az egyetlen maggal rendelkező, ferde réteges falra, mivel a látható fal egyetlen teherhordó rétegből áll.

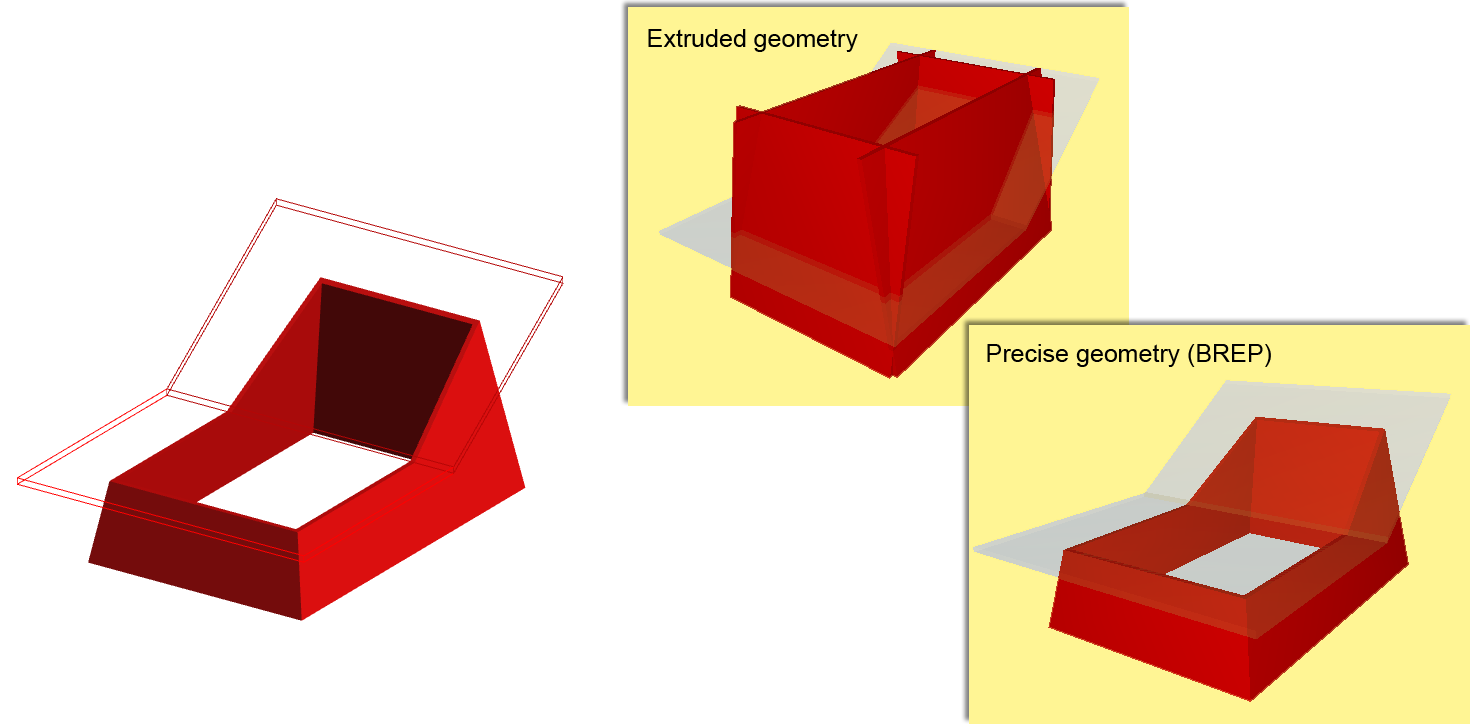

Szilárdtest-műveletek elemei

Kihúzott/Megforgatott: Ezzel az eljárással megőrizhetők az elemek paraméterértékei (úgymint a referenciavonal vagy él vastagsága, magassága, helye). Az IFC szabványok korlátozásai miatt a réteges anyagok rétegszerkezete nem őrizhető meg teljesen. Bizonyos speciális metszeteket nem őriz meg.

A statikai elemzőprogramok általában ezt a formátumot támogatják, mivel számukra az elemparaméterek fontosak, de a speciális vágási szögek (pl. a födém ferde éle) nem lényegesek.

Pontos geometria (BREP): Ezzel az eljárással reprodukálható a legpontosabban az elemgeometria, a speciális metszetekkel és csatlakozásokkal együtt. Ugyanakkor az elemek paraméterei elvesznek, és a BREP (Boundary Representation) elemek nem szerkeszthető elemekké alakulnak. Ez az eljárás a referenciamodell alapú műveleteknél hasznos.


Összemetsződő elemek

Kihúzott/Megforgatott összemetsződések nélkül: Az elemek exportálásakor a program nem veszi figyelembe a prioritás szerinti átfedéseket, így az exportálási folyamat gyorsabb. Ez az opció azoknál a szerkezeti elemző programoknál ajánlott, amelyeknél elegendő az elemek referenciavonalára/felületére vonatkozó információ megléte, és nincs szükség részletes metszetekre.

Pontos geometria (BREP): Az elemek exportálása a csomópontokkal együtt történik, ami pontos geometriát eredményez.

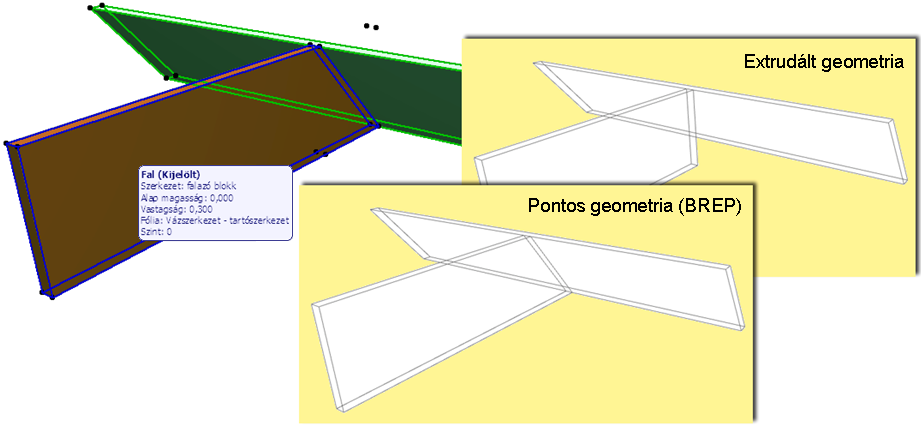

A két exportálási módszer közötti különbséget az alábbi ábrán szemléltetjük:

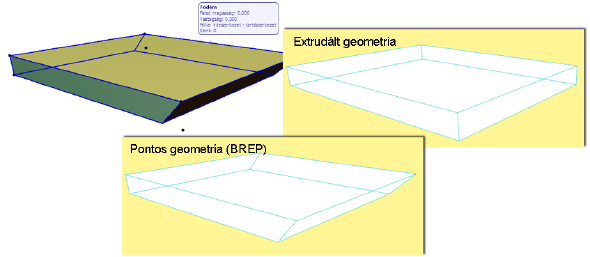

Födémek ferde éllel

Kihúzott: A program függőleges élekkel exportálja a födémeket (akkor is, ha az eredeti geometriában ferde él volt).

BREP: A program pontos geometriával exportálja a födémeket, azaz figyelembe veszi a ferde födéméleket is.


A Koordinációs nézet 1.0 elavult geometriai módszereinek használata:

Használja ezt a beállítást, ha egyedi MND-t hozott létre a Koordinációs nézet 1.0 geometriai eljárásaival.

IFC terepgeometria (IfcSite)

IFC-be exportált ARCHICAD környezetgeometria megjelenítési módjának kiválasztása.

A program terepgeometriaként értelmezi az ARCHICAD elemeket, ha azok osztályozásakor az „IfcSite” lett megadva IFC típusként. (Lásd Típusmegfeleltetés IFC exportáláshoz.)

Megjegyzés: Ha a megfeleltetést osztályozás helyett elemtípus szerint végzi, az elemet tárgyként mentse „IFC hely” altípussal.

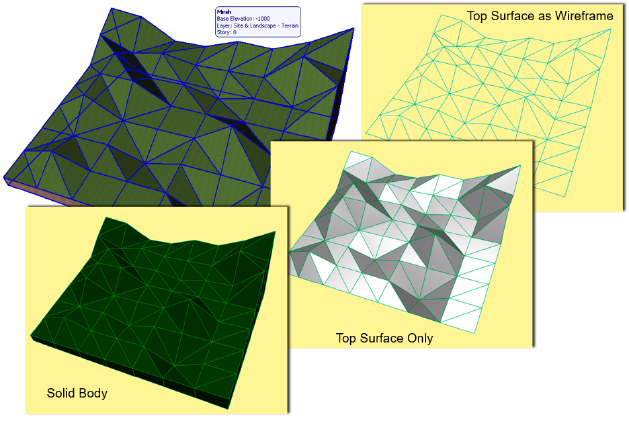

Válasszon az alábbi terepgeometria eljárások közül attól függően, hogy a fogadó alkalmazás melyiket tudja olvasni:

Tömör test: Geometriai ábrázolás felületekkel és határvonal felületekkel határolt tömör testként. Minden felület sík, és minden él egyenes vonal.

Csak a felső felület: csak a felületek geometriai ábrázolása (felső felület).

Felső felület drótvázként: geometriai ábrázolás kontúrokkal és pontokkal.

Megjegyzés: Az ARCHICAD-del az IFC terepgeometria mindhárom ábrázolása importálható.


Szerkezeti nyílások és áttörések exportálása külön elemként

Ennél a paraméternél a „Nyílások” azok a falnyílások, amelyekben ajtó, ablak vagy tetőablak található a befogadó elemben, valamint a szerkezeti elemekben (pl. gerendák, födémek, tetők) lévő áttörések.

Megjegyzés: A szilárdtest-műveletekkel létrehozott áttöréseket a program nem veszi figyelembe.

IFC-ben ezek az exportált nyílások továbbra is a befogadó elemekhez (fal), valamint az ajtóhoz/ablakhoz/tetőablakhoz (ha van ilyen) kapcsolódnak.

Válasszon beállítást ehhez az exportálási paraméterhez:

Mindig: Az áttörések és a falnyílások exportálása mindig különálló elemként történik, függetlenül attól, hogy milyen eljárással történik a befogadó elem (fal) exportálása.

Példa: Az ablakot tartalmazó falat a program ezzel a beállítással exportálja IFC-be. A létrejövő IFC fájl három exportált elemet tartalmaz: falat, ablakot és ablaknyílást (falnyílást). Ezek kölcsönös viszonya nem változik. Az exportált nyílás/falnyílás nem egy látható modellelem, de az IFC fájlhierarchiában megjelenik.

Csak kihúzott/megforgatott elemek esetén: a program csak a kihúzottként/megforgatottként exportált elemek nyílásait exportálja különálló elemként. A pontos geometria (BREP) exportálási eljárást alkalmazó elemek eleve a bennük lévő nyílásokkal exportálódnak. Ebben az esetben a program nem adja hozzá a nyílásaikat különálló elemként az exportált fájlhoz.

Példa: Az ablakot tartalmazó falat a program ezzel a beállítással exportálja IFC-be. A program a falat (a többi geometriakonvertálási beállítás alapján) a BREP eljárás szerint konvertálja. Ezért a „nyílások különálló elemként” szabály nem alkalmazható. A létrejövő IFC fájl két exportált elemet tartalmaz: falat és ablakot, amelyek nem csatlakoznak egymáshoz.

IFC hely megfeleltetése ennek:

Az IFC hely entitás (koordináta-rendszer) helyének meghatározása, ha az ARCHICAD-ben felmérési pontot használunk. (Lásd még Felmérési pont használata ARCHICAD-ben, alább.)

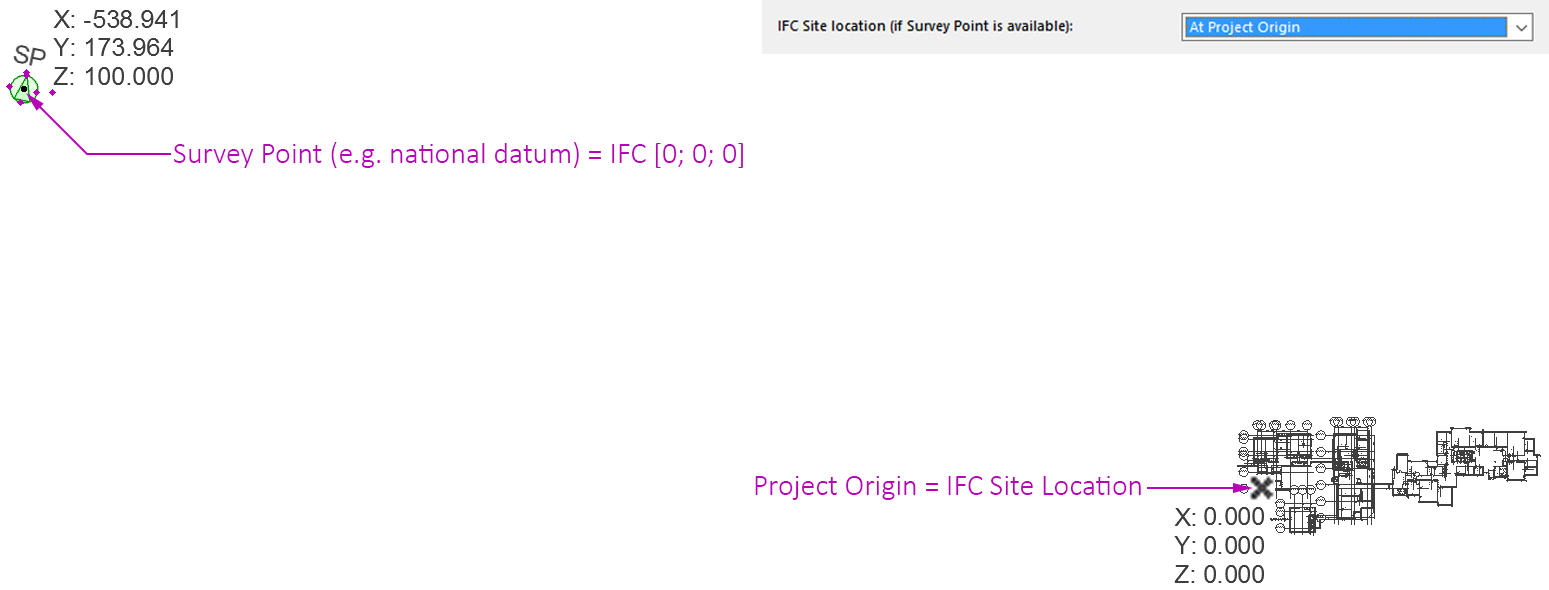

ARCHICAD terv origóján: Helyezze az IFC hely elemet a tervorigóra, ha az ARCHICAD terv origója közelében dolgozik, de ennek ellenére egy helyi adathoz képest kívánja megadni a modell koordinátáit (a felmérési pont segítségével). Így egy távoli eltolás kerül mentésre az IFC fájlban, amely nem az elemkoordináták szintjén, hanem általánosan értendő. Lásd az alábbi ábrát:

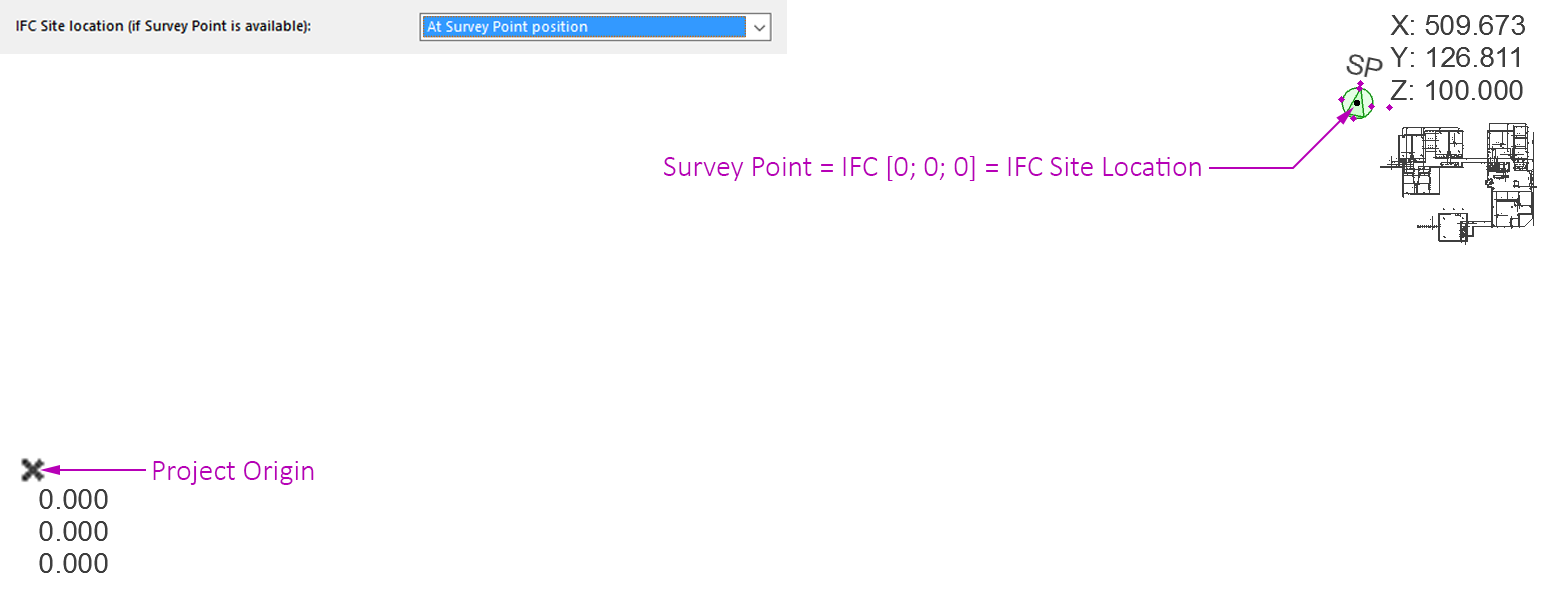

ARCHICAD felmérési ponton: Az IFC helyszín entitást helyezze a felmérési pontra. Használja ezt a beállítást, ha a terv origójától távol dolgozik, de nem akar nagy eltolásokat az IFC fájlban (általában elavult modellek esetén). Lásd az alábbi ábrát:


Megjegyzések:

Ha az ARCHICAD tervben nem található felmérési pont, az IFC modell globális koordináta-rendszerének origója, valamint az IFC hely lesz az ARCHICAD terv kiindulópontja.

Ha az ARCHICAD tervben több felmérési pont található (bár ajánlott csak egyet használni), a rendszer az elsőként elhelyezett felmérési pontot használja. (Erre üzenet figyelmeztet.)

A program akkor is figyelembe veszi a felmérési pontot, ha az nem látható az exportált nézetben (azaz rejtett fólián található).

Felmérési pont használata ARCHICAD-ben

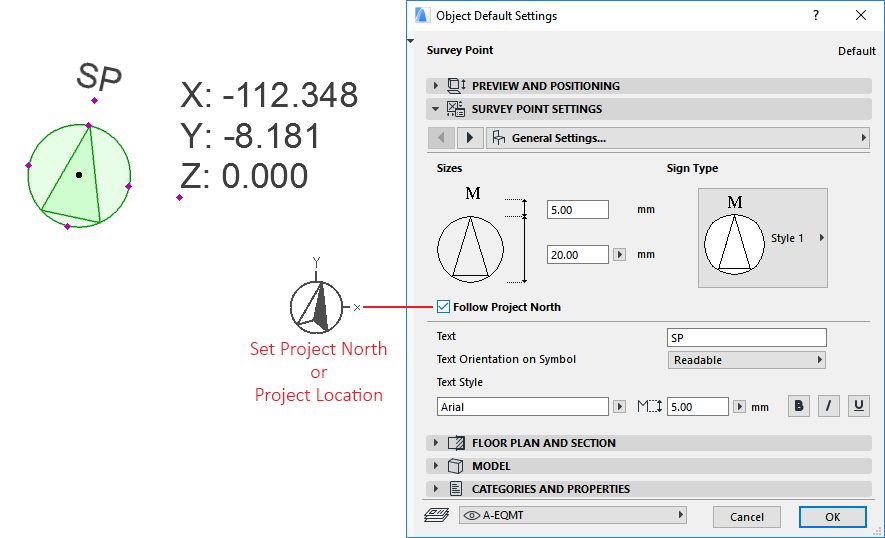

Az ARCHICAD-ben található egy „felmérési pont” tárgy, amely általános hivatkozási pontként használható a különböző programokból származó modellek egyszerűbb összehangolása érdekében. Bizonyos országokban egy-egy referenciapont megadása szabványos követelmény a terv készítésekor.

A Felmérési pont elem helyzetével és elforgatásával határozható meg az IFC modell globális koordináta-rendszere (X=0, Y=0, Z=0). A pont helyzetének megadásakor az ARCHICAD-ben ajánlott figyelembe venni a valódi észak irányt (használja az alapértelmezett „Északi irány követése a terven” paramétert). Az IFC exportálás során ez a paraméter határozza meg az Y tengely irányát a globális koordináta-rendszerben.


Megjegyzések:

Az ARCHICAD-ben a valódi észak irány az "Északi irány a terven" paraméterrel (Lehetőség > Terv beállításai > Terv helye) adható meg.

A Felmérési pont az IFC minden megnyitásakor létrejön. Az IFC összefűzésekor a program importálja a modellt, majd hozzáigazítja a gazdafájl Felmérési ponthoz.

Az ARCHICAD-ben elérhető felmérési ponttal kapcsolatos részletekért lásd a vonatkozó cikket a Help Center súgóban: http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.

IFC helyadatok leképezése ARCHICAD és Revit alkalmazásból

IFC

ARCHICAD 20-as vagy újabb verziója

Revit

IFC globális origó

Mérési pont

Mérési pont

IfcSite elem helye

Terv origó

Terv alappont

Hierarchikus ARCHICAD elemek exportálása IFC-be

Adja meg, hogyan kezelje a program az IFC-be exportált függönyfalakat, lépcsőket és korlátokat:

Konvertálás egyetlen elemmé: A hierarchikus elem exportálása egyetlen IFC elemként történik, amely tartalmazza az összes alárendelt elem geometriáját. Emiatt az eredeti elem elveszti hierarchikus jellegét (pl. lépcső különféle alárendelt összetevőkkel).

Hierarchia megtartása: Az eredeti elem hierarchikus szerkezetének megőrzése az alárendelt elemekkel együtt.

Lásd még: Hierarchikus elemek exportálása az ARCHICAD-ből IFC konténerként.
