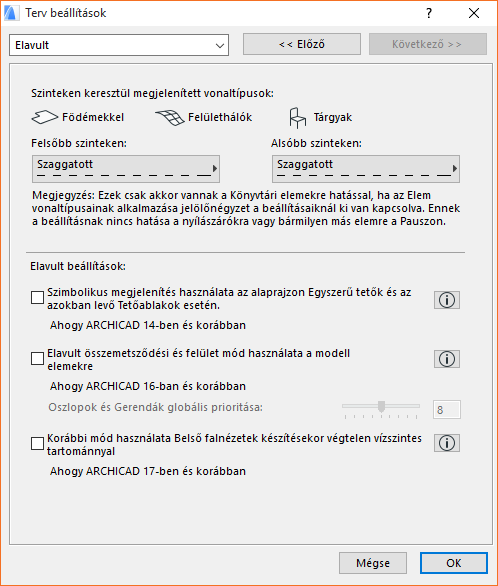

A párbeszédablak a Lehetőség > Terv beállításai > Elavult menüből nyitható meg.
Ezek a beállítások befolyásolják a különböző típusú szerkezeti elemek viselkedését.
Az itt megadott beállítások a terv beállításai, amelyek ahhoz a tervhez kapcsolódnak, amelyen éppen dolgozik, és amelyeket a program a tervvel együtt ment. Ha egy másik felhasználó megnyitja a Tervet a saját számítógépén, akkor a program ugyanezeket a beállításokat alkalmazza majd.
Szinteken keresztül megjelenített vonaltípusok: Válasszon ki egy vonaltípust a Honszinttől eltérő szinteken megjelenő Födémek és Felülethálók, valamint Tárgyak kontúrjainak megjelenítéséhez.
További részleteket lásd Megjelenítés ezen szinteken.
Megjegyzés: Ez a beállítás nem vonatkozik a Falakra, Tetőkre és Héjszerkezetekre, ezek Nyílászáróira, valamint a Pausz referenciák elemeire.
Felsőbb szinteken: Ebből a kiugró palettából választhatja ki a födém/felületháló/tárgy elemeket honszintjük feletti szinteken megjelenítő vonalak típusát.
Alsóbb szinteken: Ebből a kiugró palettából választhatja ki a födém/felületháló/tárgy elemeket honszintjük alatti szinteken megjelenítő vonalak típusát.
Megjegyzés: Tárgyak esetén csak akkor van hatása, ha a beállítás panelban az Elem vonaltípusainak felülírása kapcsoló be van kapcsolva.
Elavult beállítások
A korábbi formátumban mentett tervek az ARCHICAD 22-ben az alábbi beállítások automatikus engedélyezésével kerülnek megnyitásra:
Szimbolikus megjelenítés használata az alaprajzon Egyszerű tetők és az azokban levő Tetőablakok esetén
Jelölje be ezt a jelölőnégyzetet, ha szeretné, hogy az egyszerű tetők és a bennük található tetőablakok úgy jelenjenek meg, mint az ARCHICAD 14-es és korábbi verzióiban. A jobb oldalon található Infó gombra kattintva megtekintheti a megjelenítésbeli különbségek illusztrációját.
•Valós 3D vetítés: Ez a megjelenítési mód az ARCHICAD 15-től elérhető funkció. (Minden Összetett tető és újonnan elhelyezett tetőablak ilyen formában jelenik meg.)
•Szimbolikus: Ezt a megjelenítési módot alkalmaztuk az ARCHICAD 14 és a korábbi verziókban a tetők és tetőablakok ábrázolására.
(További információért kattintson a beállítás jobb oldalán lévő Infó gombra.)
Lásd még Tetők és tetőablakok verzióváltása.
Elavult összemetsződési és felület mód használata a modell elemekre (ahogy ARCHICAD 16-ban és korábban)
Lásd még Elavult összemetsződés mód korábbi verziójú tervekhez.
A jobb oldalon található Infó gombra kattintva további részleteket tekinthet meg az elavult összemetsződések működéséről.
Az Elavult felületi mód azt jelenti, hogy a felületek beállítása csak az elemek szintjén történik (azaz nem az építőanyagok szintjén, melyek csak az ARCHICAD 17 óta léteznek), kivéve a profilelemek esetén.
Ha engedélyezi az Elavult összemetsződés módot, akkor a következő funkciók NEM elérhetők:
•Felületfestés
•Felület konszignációk
Ha engedélyezi az Elavult összemetsződés módot, akkor elérhetővé válik a következő vezérlő:
Oszlopok és Gerendák globális prioritása (csak Elavult összemetsződés módban!): Ez a csúszka definiál a tervben minden oszlop és gerenda közötti viszonyt. Ha a gerendák oszlopokat kereszteznek, 3D-ben az alacsonyabb prioritású elemből vágja ki a program azt a darabot, amely az összemetsződésbe esik. A magasabb prioritású elem érintetlen marad. Ez érvényes a térfogatszámításokra is.
Megjegyzés: Az oszlop prioritás fok mindig páros szám és csak ebben a párbeszédablakban definiálható általános beállításként. Gerenda elsőbbsége a gerendákra egyenként adható meg a Gerenda eszköz beállításokban (Modell panelen - csak az Elavult összemetsződés módban!).
(További információért kattintson a beállítás jobb oldalán lévő Infó gombra.)
Korábbi mód használata Belső falnézetek készítésekor végtelen vízszintes tartománnyal
Az ARCHICAD 18-nál korábbi verziókban a belső falnézetek úgy működtek, hogy tartalmuk attól függött, hogy az elem befoglaló négyzetei az adott (BF jelek által meghatározott) tartományba estek-e.
Ezzel szemben az ARCHICAD 18 óta a vízszintesen végtelen Belső falnézetek a jelölők tartományán belül a teljes modellt megjelenítik (a metszetekhez és homlokzatokhoz hasonlóan).
E korábbi logika használatához válassza az Elavult opciót a Lehetőség > Terv beállításai > Elavult menüpontban. ARCHICAD-be történő verzióváltáskor ez a jelölőnégyzet alapértelmezett beállításként be van jelölve.
(További információért kattintson a beállítás jobb oldalán lévő Infó gombra.)
