A valamennyi eszköz eszköztárában érvényes általános beállítások leírását ld. Munkavégzés az Eszközbeállító párbeszédablakokban.
A Födém eszköz födémek, a virtuális épület alapvető vízszintes építőelemeinek a megrajzolására és szerkesztésére szolgál.
További részleteket lásd Födémek.
Födém geometriája és elhelyezése panel
Födémvastagság: Adja meg a födémvastagság értékét.
Megjegyzés: Ha a födém réteges szerkezetű, a födém vastagsága a Lehetőség > Elemattribútumok > Réteges szerkezetek párbeszédpanelban adható meg, és egyezik a rétegek vastagságának összegével. A réteges födém vastagságát nem lehet a Födém beállításokban szerkeszteni; ehhez nyissa meg a Lehetőség > Elemattribútumok > Réteges szerkezetek panelt.
Ha a Födém beállításokban szeretné szerkeszteni a födémvastagságot, válasszon nem réteges (alap) födémszerkezetet.
Távolság a honszinttől: Határozza meg a födém referenciasíkjának a honszinthez viszonyított eltolási értékét. A referenciasíknak több lehetséges beállítása létezik. (Lásd Referenciasík.)
Honszint
Válasszon a következő Honszint beállítások közül:
•Aktuális: A Födém honszintje lesz az aktuális szint.
•Honszint megadása: Válasszon egy szintet, amelyhez hozzákapcsolja a Födémet. Kattintson a Szint kiválasztása gombra a szintek teljes listájának megjelenítéséhez a tervben, ha nem jelenik meg mind a listán.
A födém fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét (pl. újradefiniálja a padlószintet), akkor a födém helye megváltozik.
Ha módosítja egy födém magasságát, és ezzel a födém referenciasíkja más szintre kerül, beállíthatja, hogy a honszint változás egyezzen az elem új helyével.
Lásd Honszint módosítása magasság alapján.
További részleteket lásd Honszint.
Eltolás a referenciamagasságtól: Határozza meg a födém referenciasíkjának az adott referenciaszinthez viszonyított eltolási értékét (alapértelmezés szerint ez a referenciaszint a terv 0,00 szintje).
•A födém referenciasíkjának több lehetséges beállítása létezik.
Lásd Referenciasík.
•Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet. A referenciaszintek a Lehetőség > Terv beállításai > Referenciaszintek menüben állíthatók be.
Megjegyzés: Ez az eltolási érték csupán számítási eszközként, nem kapcsolatként szolgál. Ha megváltoztatja egy terv referenciaszintjét, a födém helye nem változik meg.
Födém szerkezet
Kattintson az Egyszerű vagy a Réteges szerkezet ikonra a födém meghatározásához, majd válasszon egy jellemzőt, amely tükrözi a fal szerkezeti tulajdonságait:

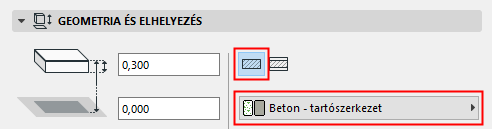

•Egyszerű födém esetén: válassza ki az építőanyagot a legördülő menüből.

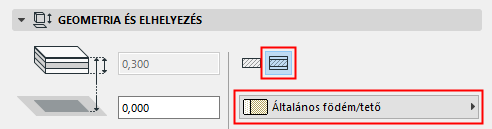

•Réteges födém esetén: válassza ki a réteges szerkezetet a legördülő menüből.
Megjegyzés: Ebben a legördülő menüben csak azok a réteges szerkezetek jelennek meg, amelyeknél a „Felhasználható” vezérlő tartalmaz födémeket. A réteges szerkezetek a Lehetőség > Elemattribútumok > Réteges szerkezetek útvonalon határozhatók meg.
Alapértelmezés szerint a födém éle merőlegesen (90 fokban) helyezkedik el a felülethez képest. Ha egyedi élszöget kíván használni, kattintson a megfelelő ikonra, és a jobb oldali mezőben adja meg a szöget fokban.
Megjegyzés: Beállíthat eltérő egyedi élszöget bármely különálló él(ek)hez. Ha ezt teszi, akkor egy sárga színű „egyedi” ikon jelenik meg a Födém beállítások panelen az éltípus beállítására szolgáló vezérlő mellett.
Lásd Egyéni födémélszög és élfelület megadása.
A födémhez választott szerkezettől függően (alap vagy réteges födém), különféle beállításokat adhat meg a födém referenciasíkjához:

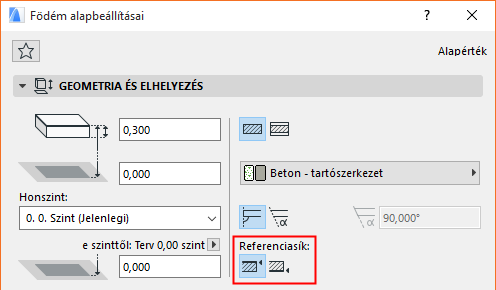

•Az alap födém referenciasíkja a födém teteje vagy alja.

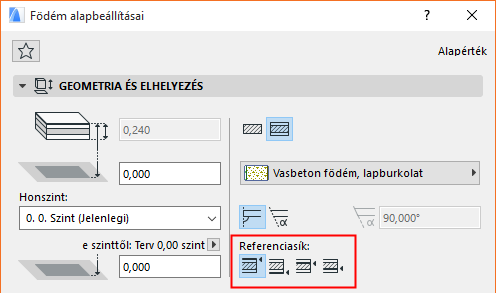

•A réteges födém referenciasíkjának négy lehetséges beállítása: a födém teteje, a födém alja; a mag teteje, a mag alja.
Megjegyzés: Ha a kiválasztott réteges szerkezetnek nincs tartószerkezete, a tartószerkezettel kapcsolatos referenciasík opciók szürkén jelennek meg.
A referenciasíkot a Födém beállításoknál az Infótáblán vagy a Geometria és elhelyezés panelen választhatja ki.
Lásd még: Födém referenciasíkja.
Födém Alaprajz és metszet panele
Alaprajzi megjelenítés
Megjelenítés: A kibomló menüben válassza ki, hogy a födém mely szinteken jelenjen meg.
•Csak a honszinten: A teljes födém kontúrja csak a honszinten jelenik meg és válik szerkeszthetővé.
•Minden szinten: A teljes födém kontúrja megjelenik a terv valamennyi szintjén.
•A födém Honszintjén, valamint egy szinttel feljebb illetve lejjebb további beállítások is megjelennek.
•Egyedi: Ezt az opciót akkor használja, ha a födémet más egyéb szintekkel kombinálva is látni szeretné. A Megjelenítési szintek: Egyedi beállítások párbeszédablak akkor jelenik meg, ha különálló szintmegjelenítési beállításokat alkalmaz a födém körvonalára és kitöltésére.
Megjegyzés: Kitöltés csak olyan szinteken jeleníthető meg, ahol a körvonal is látható.
Megjegyzés: A távoli szinteken megjelenített födémek vonaltípusa a Lehetőség > Terv beállításai > Elavult párbeszédablakban van megadva.
További részleteket lásd Megjelenítés ezen szinteken.
Metszeti felületek: Ebben a szakaszban adja meg a metszeti felületekhez a Metszet és az Alaprajz panelen megjelenő jellemzőket.
–Metszeti vonaltípus és toll meghatározása
•Egyszerű vagy réteges födém esetén:

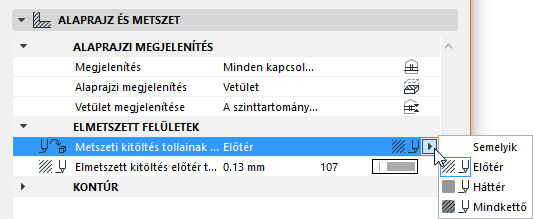

–Ha szükséges, felülírhatja az elemhez tartozó kitöltés előterének/hátterének a tollait (alapértelmezés szerint az Építőanyag panelen adhatók meg). Ehhez válassza az Előtér, Háttér vagy Mindkettő lehetőséget a Metszeti kitöltés tollainak felülírása legördülő menüben a mindenkori vezérlők eléréséhez.
Kontúr: Ezek a beállítások annak a födém körvonalnak a toll típusára és színére érvényes, amely az alaprajzi metszősíktól lefelé (vágatlan) esik.
Fedő kitöltések: Ezt a jelölőnégyzetet aktiválva a kitöltés és tollak beállításai során az ide kiválasztott fedő kitöltést használja.
•Válasszon egy kitöltéstípust a felugró palettából.
Megjegyzés: Csak a Lehetőség > Elemattribútumok > Kitöltéstípusok párbeszédablakban Fedő kitöltések kategóriájú Kitöltésként definiált Kitöltések választhatók itt.
•Válasszon tollszínt a fedő kitöltési mintázat és a háttér számára.
•Kitöltés használata a felületről: Ezt az opciót akkor aktiválja, ha a fedő kitöltéssel felül kívánja írni az elemre az Építőanyagok panelen vagy (ha be van kapcsolva a felülírás) a felső felület felülírásában beállított felső felületet (vektoros 3D-s kitöltés).
Fedő kitöltés helyzete: Itt adható meg a fedő kitöltés iránya. Jelölje ki a vezérlőt, majd a fekete nyíllal megjeleníthető felugró menüből válassza ki a megfelelő irányultságot:
•Vezérvonal alapján: Ezt az opciót kiválasztva amikor a födémet az alaprajzon elhelyezi, a fedőkitöltésnél egy kitöltés vezérvonal fog megjelenni. Ennek a kiválasztásával és mozgatásával be tudja állítani a fedőkitöltés irányultságát. (Használja a mozgó paletta „Alárendelt elem áthelyezése” parancsát.)
Megjegyzés: A kitöltés vezérvonalak csak akkor látszanak, ha a Nézet > Megjelenítési lehetőségek a képernyőn > Kitöltés vezérvonalak beállítás engedélyezett.
•Terv alapján: A kitöltés mintája a terv origójától indul és a mintának azok a részei fognak látszani, amelyek beleesnek a kitöltés számára körülhatárolt részbe. A kitöltés vezérvonalak ilyenkor nem jelennek meg.
•Torzított kitöltés: A kitöltés mintájának hossza, illetve iránya a két fogó használatával változtatható.
Példákért az egyes opciókról lásd: Kitöltés helyzete módszerek.
Itt állítható be a födém 3D-s megjelenése.
Felületek felülírása: A három legördülő menü bármelyikében kattintson a váltógombra, ha felül kívánja írni az elemhez (a kapcsolódó Építőanyag panelen) hozzárendelt felületet. Felülírhatja a födémek elülső felületét és/vagy a födémek összes élét.
Lásd még: Felületek felülírása a Felületfestés opcióval.
Réteges födémnél a „felső” felület a Réteges szerkezet beállításainál a réteges szerkezet listán elsőként szereplő réteg.
Kattintson a lánc ikonra, hogy az utolsóként kiválasztott felületet az összes oldalhoz és élhez rendelje. A lánc ikont kikapcsolva a felületekhez eredetileg, beállított oldal/élfelületeket állítja vissza.
Megjegyzés: A lánc ikon olyankor áll rendelkezésre, ha az összes felület használ felülírást.
Megjegyzés: A felső oldali felület felülírása, amennyiben vektoros kitöltés, alkalmazható fedőkitöltésként is a födémen (a „Kitöltés használata a felületről” négyzet aktiválásával az Alaprajz és metszet panelen a födém beállításokban). Ha ezen felül a fedő kitöltés egyedileg beállított kitöltési origóval rendelkezik (pl. a Vezérvonal alapján opció), a kitöltés irányultságát a 3D-s modell is tükrözi.
Egyedi élfelület: Ha testre szabta a tető bármelyik élfelületét (az Egyedi élbeállítások vagy az Egyedi síkbeállítások párbeszédpanelen), akkor sárga színű „egyedi” ikon jelenik meg a Tető beállítások panelen a felületbeállító vezérlő mellett, jelezve, hogy egy vagy több élfelület megváltozott az általános beállításokhoz képest.
Lásd Egyéni födémélszög és élfelület megadása.
Egyéni textúraigazítás: Ez az üzenet azt jelzi, hogy az aktuálisan kijelölt (és a tervben már elhelyezett) födém egyedi 3D textúrát kapott.
•Ilyenkor a Textúra visszaállítás gomb is aktív. Erre kattintva a födém eredeti textúrája visszaállítható.
További részleteket lásd 3D textúra illesztés.
