Os Desenhos são Vistas ARCHICAD e ficheiros externos colocados no Projecto.
Os Desenhos podem ser colocados em vistas do Modelo 2D ou em Layouts.
•Os Desenhos colocados nas vistas do Modelo são ficheiros externos (como ficheiros DWG, PDF e de imagem). Não podem incluir Vistas ARCHICAD.
•Desenhos colocados em Layouts, no entanto, podem ser vistas ARCHICAD (do projecto actual e de outros projectos), assim como todos os outros ficheiros externos disponíveis para o ARCHICAD.
Para informações detalhadas, veja Desenhos no Livro de Layouts.
Os Desenhos podem ser colocados em qualquer vista do Modelo, excepto em janelas 3D ou em Mapas. Colocar um Desenho num modelo pode ser útil, se, por exemplo, receber de um fornecedor um pormenor de uma estrutura, em formato PDF. Pode colocar este documento PDF como um Desenho na sua Janela de Pormenor, adicionar as suas alterações ou anotações, e colocá-lo, como um pormenor modificado, num Layout.
Ver também Trabalhar com Documentos PDF.
Da mesma forma, um ficheiro externo DWG pode ser colocado no modelo como um Desenho vectorial. Esta é uma forma de aceder aos ficheiros DWG, mais simples que o método complexo de agrupar um ficheiro DWG como XREF.
Se colocar um ficheiro DWG, DXF ou DWF como um desenho ARCHICAD, tem a opção de mostrar ou esconder os conteúdos do desenho com base nos vegetais do ficheiro de origem.
Ver Vegetais Embebidos.
As Imagens colocadas com a ferramenta Desenho numa vista do Modelo podem ser preferíveis a colocar imagens com a ferramenta Figura, já que um Desenho retém a informação do ficheiro de origem, e pode ser actualizado. Pode configurar o tamanho, título, e as opções de moldura dos seus desenhos. (As Figuras, pelo contrário, não incluem estas propriedades.)
Os Desenhos colocados numa vista do Modelo (ao contrário dos colocados nos Layouts) são independentes da escala.
Utilize a Ferramenta Desenho para colocar Desenhos no seu projecto e para aceder e definir as Definições do Desenho.

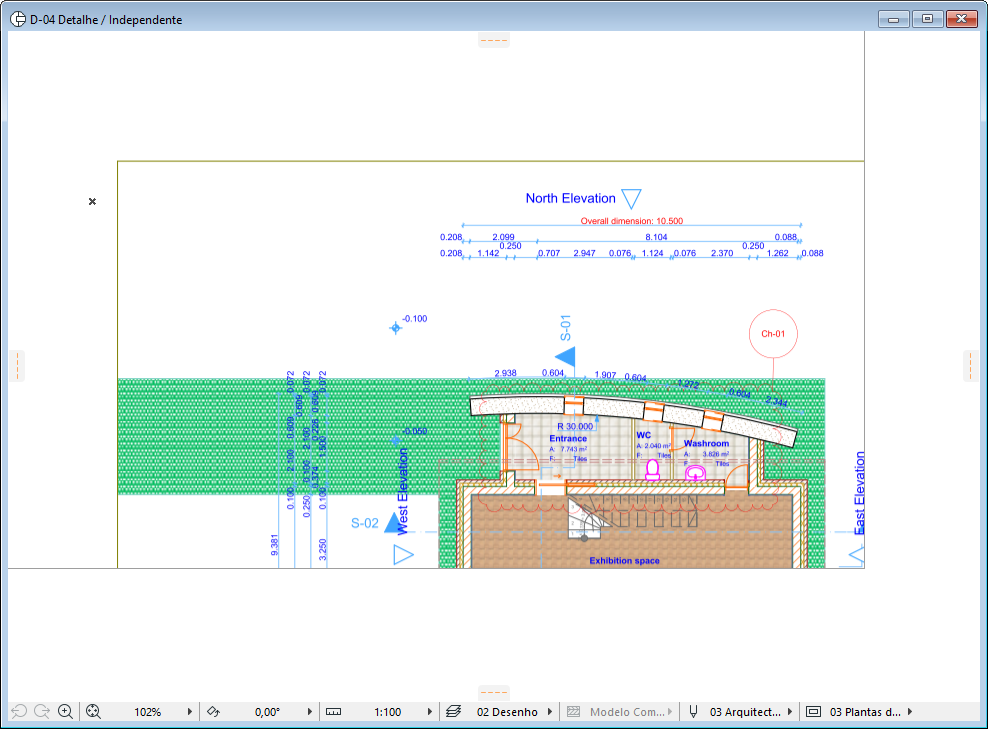

Colocar Desenhos numa Janela do Modelo
Para colocar um Desenho numa Janela do Modelo:
1.Active a ferramenta Desenho.
2.Clique na Janela do Modelo, na qual quer colocar o Desenho.
3.Aparece a caixa de diálogo Vincular a. Procure o ficheiro desejado, seleccione-o e clique em Abrir.
Nota: se estiver a importar um documento PDF com várias páginas, utilize a caixa de diálogo seguinte para seleccionar as páginas a colocar.
Ver também Trabalhar com Documentos PDF.
4.O Desenho é colocado pelo ponto de inserção, seleccionado nas Definições de Desenho (por defeito, o centro).
Em alternativa, utilize o comando Ficheiro > Conteúdo Externo > Colocar Desenho Externo para aceder à caixa de diálogo de Colocar Desenho.
Pode alterar as definições de Desenhos colocados nas Definições Desenho.
Os Desenhos colocados nas Vistas do Modelo são apresentados no Gestor de Desenhos, e podem ser actualizados da mesma forma que os colocados em Layouts.
Para mais pormenores, veja Gerir e Actualizar Desenhos Colocados.
Para apagar um Desenho, seleccione-o e apague-o, como qualquer outro elemento ARCHICAD. Note que o acto de apagar um desenho não pode ser anulado, EXCEPTO se a Janela activa for do mesmo tipo (p.ex. Janela da Planta ou de Layout) que a Janela que continha o desenho apagado.
