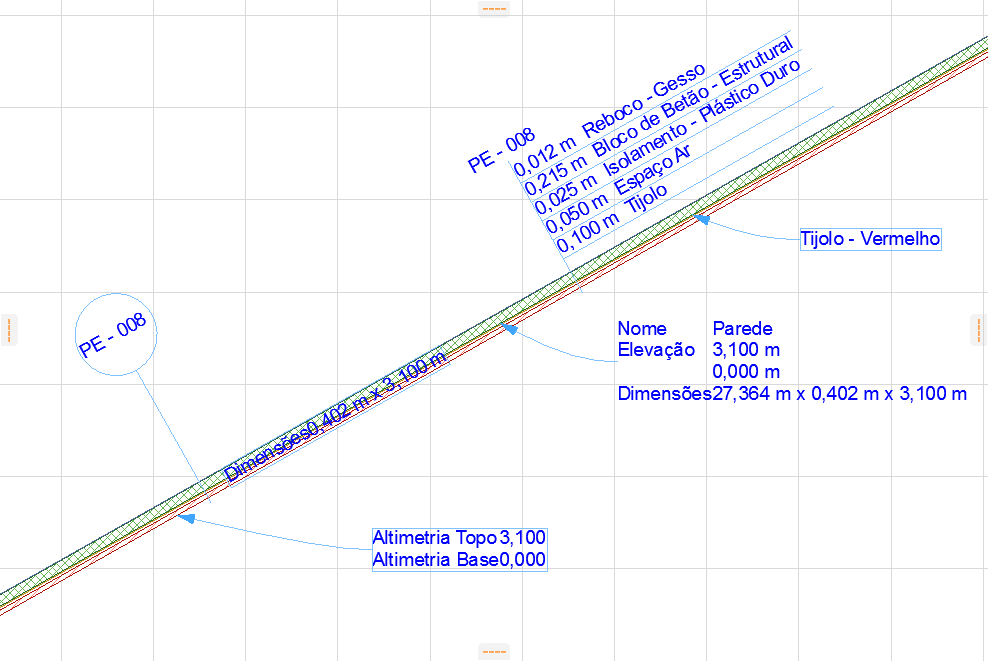

Um elemento pode ter qualquer número de Rótulos.
O ARCHICAD inclui um conjunto de Rótulos integrados, com conteúdo altamente personalizável.
Pode também criar o seu próprio Rótulo, guardando elementos de desenho 2D, incluindo Texto automático.
Ver Guardar Elementos 2D como Rótulo.
Método de Geometria de Rótulo: Associativo e Independente
Existem duas formas de colocar um rótulo com a ferramenta Rótulo:
•Os rótulos Associativos são colocados clicando-se num elemento. O rótulo permanece associado ao elemento mesmo depois de ter movido ou modificado o elemento. Conforme aplicável, quaisquer valores do parâmetro são, automaticamente, actualizados no rótulo.
–Se apagar um elemento, os seus rótulos associados são também apagados.
–Por defeito, um Rótulo será escondido se o seu elemento associado estiver escondido (p. ex., num vegetal escondido). Para visualizar o Rótulo independentemente do seu elemento associado estar visível, anule a selecção de "Esconder com Elemento Associado" nas Definições da Ferramenta Rótulo.
–Elementos de vários elementos têm de ser, separadamente, rotulados em cada piso .
•Os rótulos Independentes não estão associados a qualquer elemento. Normalmente irá utilizar um rótulo independente para a informação de visualização, que não é proveniente do modelo (p. ex. “instalar neve aqui”).
Por defeito, o tipo de ferramenta Rótulo está definido como Associativo. Utilize o controlo Caixa de Informações para alterar o tipo de Rótulo para associativo ou independente, conforme necessário.
Métodos de Colocação de Rótulos
•O método Simples coloca o Rótulo com um clique, utilizando o Ângulo Inicial/Tipo de Linha da seta e do apontador (se activado) como definido na Caixa de Informações ou nas Definições do Rótulo.
•O método Detalhado necessita de três cliques (ou dois se o ângulo inicial da linha do apontador estiver protegido), dando-lhe mais controlo sobre a colocação da linha do apontador.
Ver Painel Apontador para mais pormenores sobre as definições da Linha do Apontador.
Ver também Editar Caixa de Texto e Linha do Apontador.
