В 3D-окне:
1.Настройте в 3D-окне нужное отображение модели: активируйте перспективный или аксонометрический вид; настройте расположение плоскостей 3D-сечений; отфильтруйте или выберите элементы; при необходимости воспользуйтесь Бегущей Рамкой или выполните Операции Твердотельного Моделирования.
2.Создайте новый 3D-документ, выполнив одно из следующий действий.
•Воспользуйтесь командой Новый 3D-документ на основе 3D-окна, находящейся в контекстном меню папки 3D-документы, выбранной в Навигаторе.

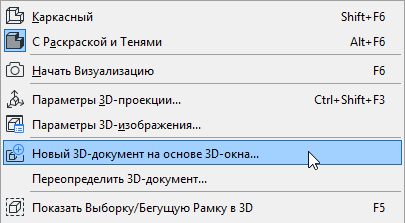

•Активируйте команду Новый 3D-документ на основе 3D-окна, присутствующей в контекстном меню 3D-окна.
•Активируйте команду меню Документ > Инструменты Документирования > Новый 3D-документ.

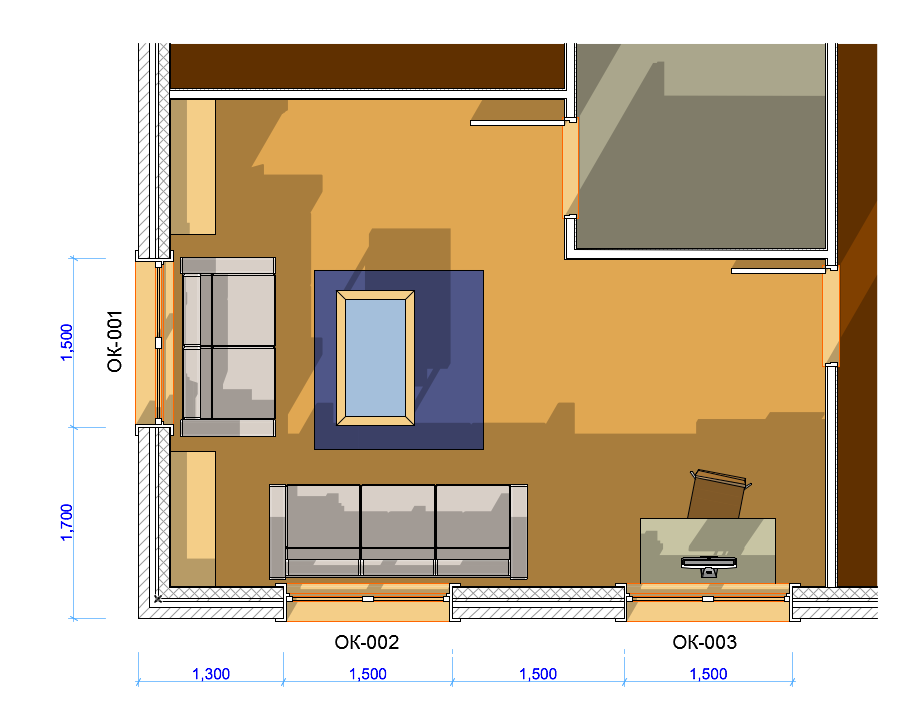

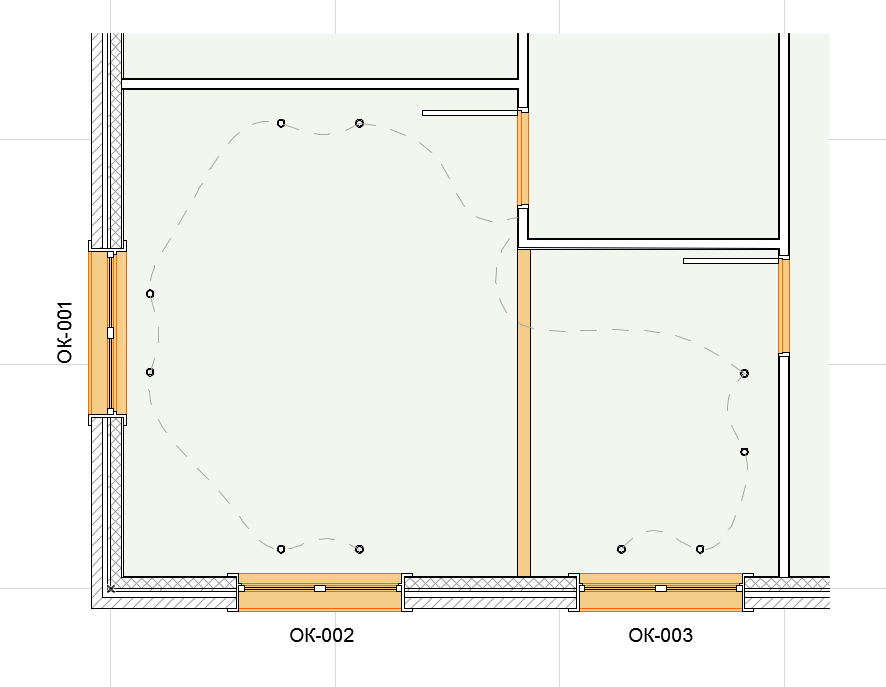

На Плане Этажа:
1.Настройте модельный вид любого Плана этажа, который хотите отобразить в 3D-документе.
2.При необходимости можно ограничить вид при помощи выборки или Бегущей Рамки. В 3D-документах, создаваемых на основе Плана Этажа, не учитываются такие параметры как Фильтрация и Отсечение Элементов в 3D.
3.Находясь в окне Плана Этажа, активируйте команду Новый 3D-документ на основе Плана Этажа, доступ к которой можно получить при помощи:
•контекстного меню Плана Этажа
•контекстного меню выбранной в Навигаторе папки 3D-документов
•контекстного меню любого Этажа, выбранного в Карте Проекта
•команды меню Документ >Инструменты Документирования > Новый 3D-документ.
Диалоговое Окно Новый 3D-документ
Открывается диалоговое окно Новый 3D-документ.
Укажите ссылочный ID и имя нового 3D-документа и нажмите кнопку Создать.
Примечание: При желании, имя исходного вида можно использовать как имя 3D-документа по умолчанию.
Об установке имени по умолчанию см. Панель Общие данные 3D-документа.
При этом создается 3D-документ и открывается его собственное окно. Он приводится в папке 3D-документов, находящейся в Навигаторе.
Для изменения содержимого, параметров и отображения 3D-документа, можете настроить нужным образом его исходный вид и/или его параметры отображения, а затем переопределить 3D-документ.
Для получения дополнительной информации см.:
