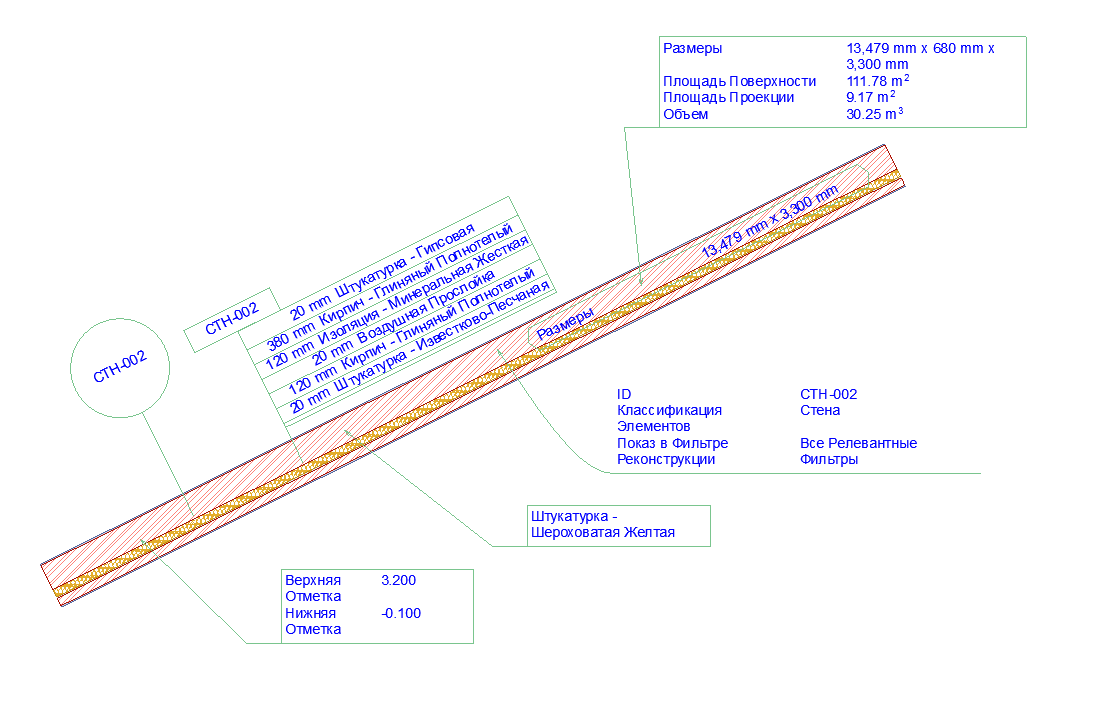

Для каждого элемента можно создать любое количество Выносных Надписей.
В состав Библиотеки ARCHICAD входит большое количество высокопараметризированных Выносных Надписей.
Вы также можете создавать и собственные Выносные Надписи, содержащие чертежные 2D-элементы и Автотексты.
См. Сохранение 2D-элементов в качестве Выносных Надписей.
Геометрические Варианты Выносных Надписей: Ассоциативная и Независимая
Существуют два варианта использования Инструмента Выносная Надпись:
•Создание Ассоциативных Выносных Надписей щелчком на элементе. Выносная Надпись остается ассоциированной с элементом даже при его перемещении или редактировании. Все значения параметров, отображаемые в Выносной Надписи, обновляются автоматически.
–При удалении элемента также удаляется его ассоциативная выносная надпись.
–По умолчанию Выноска скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Для отображения Выноски независимо от статуса отображения ассоциированного элемента деактивируйте маркер “Скрывать вместе с Ассоциированным Элементом”, расположенный в диалоге Параметров Выносной Надписи.
–Для многоэтажных элементов следует создавать выносные надписи на всех этажах, на которых они должны отображаться.
•Создание Независимых Выносных Надписей, не связанных с элементами. Как правило, независимые выносные надписи используются для отображения информации, которая не может быть получена из модели (например, "место установки снегозадержателя").
По умолчанию для инструмента Выносная Надпись выбрано создание Ассоциативных Выносных Надписей. Изменить тип Выносной Надписи можно при помощи элемента управления, присутствующего в Информационном Табло.
Способы Размещения Выносных Надписей
•При выборе Простого способа Выносная Надпись размещается одним щелчком мыши с использованием параметров маркера и типа/угла линии-выноски (если она активирована), настраиваемых в Информационном Табло или в диалоге Параметров Выносной Надписи.
•При выборе Детального способа необходимо сделать три щелчка мышью (или два, если начальный угол линии-выноски зафиксирован), чтобы указать точки, определяющие форму линии-выноски.
См. Панель выносной надписи Линия-выноска для получения дополнительной информации о настройке Линии-Выноски.
См. также Редактирование Текстового Блока и Линии-Выноски.
Размещение Ассоциативной Выносной Надписи
Размещение Независимой Выносной Надписи
Преобразование Ассоциативной Выносной Надписи в Независимую
Данные Выносных Надписей Текстов/Автотекстов
Информация об Элементах в Символьных Выносных Надписях
Специальные Параметры Выносных Надписей
Нанесение Выносных Надписей для Нескольких Выбранных Элементов
Нанесение Выносных Надписей для Навесных Стен
Нанесение Выносных Надписей Лестниц
Поиск элементов по тексту выносной надписи
