Для получения информации об общих параметрах всех инструментов, присутствующих в Панели Инструментов, см Работа в Диалоговых Окнах Инструментов.
См. также Выносные надписи.
Сделайте двойной щелчок на инструменте Выносная Надпись в Панели Инструментов.
Панель Тип и Предпросмотр Выносной Надписи
Панель Тип и Предпросмотр предназначена для предварительного просмотра и настройки нанесения выносных надписей элементов.
Панель Стиль Текста Выносной Надписи
Эта панель имеет те же управляющие элементы, что и панель Инструмента Текст, описанная здесь: Панель Стиль Текста.
В панели Стиля Текста присутствуют следующие дополнительные элементы управления:
•Маркер Всегда читаемый (по умолчанию он отмечен) означает, что программа автоматически “перевернет” текст таким образом, чтобы его можно было нормально прочитать после изменения ориентации вида. Автоматический “переворот” происходит том случае, когда текст находится под углом между 90 и 270 градусов.
•Перенос Текста. Этот маркер "фиксирует" ширину размещенного текстового блока (включая и текстовые блоки с изменяющейся шириной). После этого любой добавляемый текст, выступающий за границы блока, будет переноситься на другую строку.
Примечание: Если этот маркер остался неотмеченным, размер текстового блока определяется длиной содержащегося в нем текста.
•Непрозрачный: Отметьте этот маркер, чтобы цвет фона выносной надписи отличался от цвета фона экрана. При этом активируются параметры выбора пера, расположенные справа: откройте всплывающую палитру для выбора цвета.
•Рамка: Отметьте этот маркер, чтобы текст выносной надписи приводился в рамке.
•Смещение Текста: Укажите смещение рамки относительно текстового блока.
Панель выносной надписи Линия-выноска

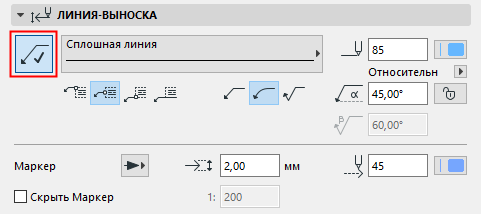

Нажмите кнопку Создания Линии-Выноски, чтобы активировать линию-выноску для текущей Выносной Надписи.
Примечание: Для использования символьной Выносной Надписи с Линией-Выноской/Рамкой, настраиваемой в Панели Специальных Параметров, следует деактивировать эту кнопку создания Линии-Выноски.
Тип линии и цвет пера. Укажите тип линии и цвет пера линии-выноски.
Соединение с Линией-Выноской: Выберите вариант соединения линии выноски с выносной надписью: посередине, вверху, внизу или внизу с подчеркиванием текста.
Выберите прямолинейную, криволинейную или инвертированную форму линии-выноски.
Введите значение Начального Угла Линии-Выноски в диапазоне от 0 до 90 градусов (по умолчанию используется значение 90 градусов).
•Этот угол измеряется между линией-выноской и осью X.
•Воспользуйтесь выпадающим меню для выбора способа интерпретации этого значения угла поворота при размещении элемента:
- Относительно ориентации. Угол измеряется относительно Ориентированного вида
См. Настроить Ориентацию.
- Абсолютный согласно системе координат. Угол измеряется относительно точки (0,0) проектных координат.
•Кнопка с изображением замка позволяет зафиксировать угол во избежание его случайного изменения.
Примечание: Кнопка Фиксации Угла влияет на возможности графического редактирования. Если она включена, то Начальный Угол Выносной Полки нельзя изменить в процессе редактирования.

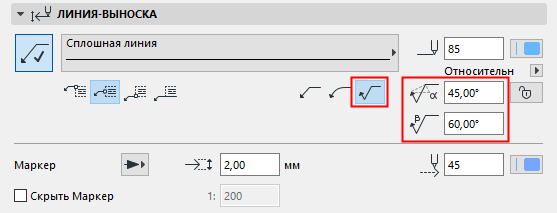

При использовании инвертированной линии-выноски можно задать угол второго разрыва линии-выноски.
Маркер. Укажите размер маркера линии-выноски в пунктах (английские единицы измерения) или в мм. (метрические единицы).
Выберите цвет пера и стиль маркера линии-выноски.
Скрыть Маркер: Воспользуйтесь этой опцией, чтобы маркер линии-выноски не отображался начиная с определенного масштаба (указываемого в расположенном справа поле).
См. также Редактирование Текстового Блока и Линии-Выноски.
Панель Символ Выносной Надписи
Недоступно для Текстовых/Автотекстовых Выносных Надписей.
Настройте размеры Выносной Надписи.

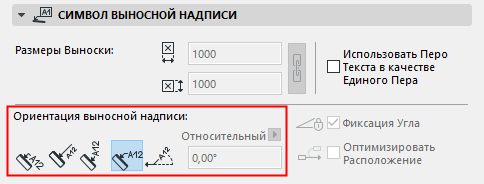

Задайте ориентацию Выносной Надписи. Набор вариантов зависит от выбранного Символа Выносной Надписи.
См. также Ориентация Выносной Надписи ниже.
Использовать Перо Текста в качестве Единого Пера: Активируйте этот маркер, чтобы использовать одно и то же перо (выбранное в панели Стиля Текста) для всех элементов символа независимо от каких-либо других настроек перьев.
Панель Специальных Параметров Выносной Надписи
Панель Специальных Параметров предназначена для настройки данных и геометрии Выносной Надписи.
Для получения дополнительной информации об элементах управления Символьными Выносными Надписями см.: Специальные Параметры Выносных Надписей.
Доступно только при выборе Выносной Надписи Текста/Автотекста в панели Типа и Предпросмотра.
См. также Данные Выносных Надписей Текстов/Автотекстов.
Примечание: Избранные Параметры инструмента Текст могут применяться для текстовых блоков Размеров, Выносок и Текстов Штриховок.

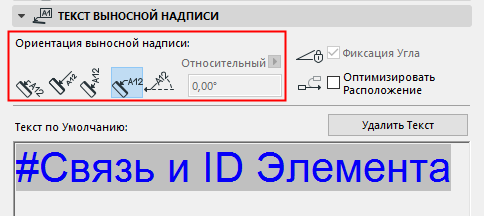

•При Параллельном размещении текст всегда располагается параллельно элементу, с которым ассоциируется Выносная Надпись.
•Если выбрано Перпендикулярное размещение, то Выносная Надпись всегда располагается перпендикулярно элементу.
•При Вертикальном размещении текст всегда располагается вертикально. Причем так, что текст читается снизу вверх.
•При Горизонтальном размещении текст всегда располагается горизонтально.
•При Задаваемом размещении текст размещается под углом, заданным в соседнем поле ввода.
Воспользуйтесь выпадающим меню для выбора способа интерпретации этого значения угла поворота при размещении элемента:
–Относительно Ориентации - угол измеряется относительно Ориентированного Вида
–Абсолютный Согласно Системе Координат - угол измеряется относительно точки (0,0) проектных координат.
Для получения дополнительной информации, см. Настроить Ориентацию.
Фиксация Угла (Для Текстовых Выносных Надписей со Специальным Углом)
Зафиксировать угол. Этот маркер позволяет указать, что угол наклона текстового блока не должен меняться при возможных поворотах самой выносной надписи.
Если отмечен маркер Зафиксировать угол, то становится доступным маркер Оптимизировать расположение. Он означает, что ARCHICAD изменит расположение стрелки выносной надписи в том случае, когда в результате перемещения выносной надписи или поворота вида она окажется в неудобном для работы месте.

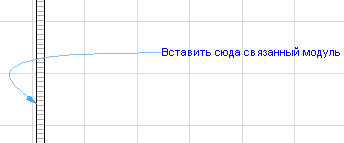

Неоптимизированная Выносная Надпись после поворота:

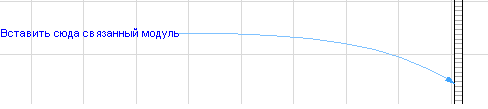

Оптимизированная Выносная Надпись после поворота:

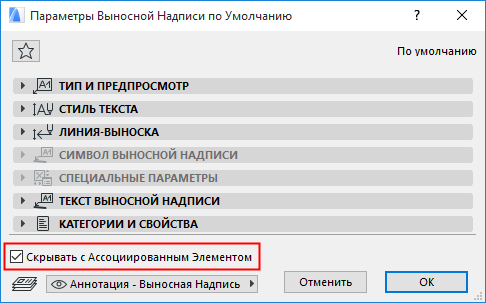

Скрывать с Ассоциированным Элементом
По умолчанию Выноска скрывается вместе с элементом (например, находящимся на скрытом слое), с которым она ассоциирована. Деактивируйте этот маркер, если вам требуется, чтобы Выноска отображалась независимо от статуса элемента ассоциированного элемента.
