Elhelyezési szintek a Követőben
Adatbevitelkor a Követő Z mezőjében ellenőrizheti az újonnan létrehozott elem magasságát.

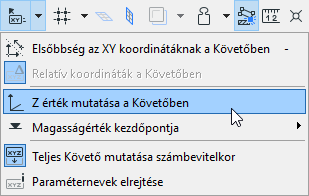

Aktiválja a Mutasd a Z értéket a Követőben parancsot a szokásos eszköztárban, a Követő legördülő menüjében. (Ez a parancs szerkesztés/adatbevitel közben érhető el.)
Ha a Gravitáció funkcióval ad meg Falat, Oszlopot, Gerendát vagy Tárgyat, akkor a Z érték az alapként szolgáló Födém/Héjszerkezet/Tető/Felületháló magasságát mutatja.
Lásd Gravitáció.
Ha a Lehetőség > Munkakörnyezet > Követő és koordinátabevitel panelen átváltja a Mutasd a Követőt vezérlőt Mindig beállításra, akkor a Követő Z mezőjében akkor is megjelennek a magasságértékek, ha éppen nincs folyamatban adatbevitel; az érték megtekintéséhez egyszerűen vigye a mező fölé a kurzort.
A Követőben a kiválasztott módtól függően háromféleképpen jelenhetnek meg a magasságértékek:
•a Terv 0,00 szintjétől számítva
•az Aktuális szinttől (vagy 3D-ben a Felhasználói origótól számítva)
•vagy két választható referenciaszinttől, ami a Lehetőség > Terv beállításai > Referenciaszintek menüpontban van megadva.
Lásd Referenciaszint alapbeállítások.
A Követő által kijelzett magasságérték (Z) által használt hivatkozási szint meghatározása:
1.Nyissa meg a szokásos eszköztárban a Követő ikon lenyíló menüjét.
2.Nyissa meg a Magasságértékek viszonyítási síkja almenüt.
3.Válassza ki a kívánt réteges szerkezetet.
A referenciaszintek a Lehetőség > Terv beállításai > Referenciaszintek menüben állíthatók be.
