A Grafikus felülírások segítségével a modell elemei a nézet alapján előre meghatározott megjelenést (színt, kitöltést) kaphatnak, így egyből felismerhetők.
Például:
•Az elemek megjelenítése különböző színekben az átépítési állapotuknak megfelelően
•Az összes vakolt fal kék színben történő megjelenítése
•Az adott akusztikai vagy tűzgátlási osztályú elemek kiemelése
•Az összetartozó helyiségek (pl. fűtetlen területek) kiemelése
•A modell egységességének ellenőrzése

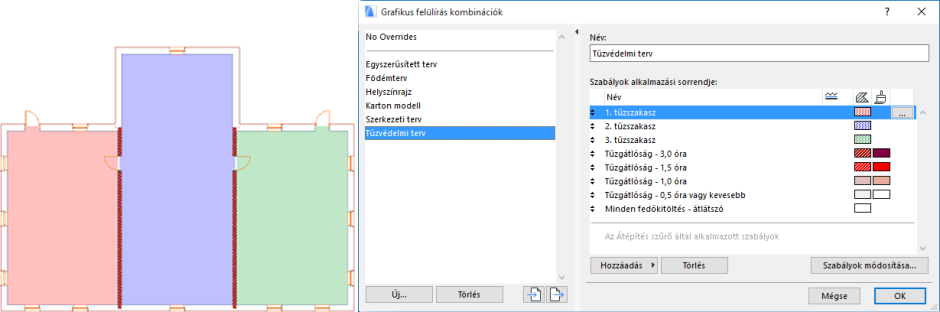

Helyiségek csoportosítása a tűzgátlási osztály szerint
Az elem infócímkéjén szerepelnek az elemnél esetlegesen alkalmazott grafikus felülírási szabályok:
A rajz felülírás kétféleképpen rendelhető hozzá a modellelemhez:
•Grafikus felülírás kombinációval: A Grafikus felülírás kombináció (amely egy nézetbeállítás) a szabály(ok)nak megfelelő elemekre adott sorrendben alkalmazott felülírási szabályok csoportja.
•Átépítési szűrővel: Az átépítési szűrő (amely egy nézetbeállítás) meghatározza, hogy (az átépítési állapotuk alapján) mely elemek legyenek felülírva.
A program minden nézetben először a grafikus felülírás kombináció szabályait alkalmazza. Az átépítési szűrő által alkalmazott szabályok a leggyengébb szabályok.
Bizonyos elemekre több szabály is vonatkozhat: például „minden vakolt fal kék színt kap” és „az összes »Új« átépítési állapotú elem piros színt kap”).
Ilyen esetben az a fal, amely mindkét szabálynak megfelel, kék színt kap, mivel a Grafikus felülírás kombináció szabályai érvényesülnek elsőként.
