3D dokumentum: Alaprajzi vetítés
Ez a 3D dokumentumtípus az alaprajz kivetítésével hozható létre. A vetítés meghatározásához adja meg a 2D-s metszősík magasságát és a vetítési irányt (felfelé, azaz a plafon felé, vagy lefelé, azaz a padló felé). Ez például akkor hasznos, ha egy födémterven vagy egy mennyezeti terven kell megjeleníteni a tartószerkezeteket. Továbbá bemutatóhoz/belső kivitelezési tervhez használt, színezett alaprajzi nézetek készítésére is használhatja.
3D dokumentum: 3D Vetítés
Ennek a 3D dokumentumnak a forrása a 3D ablakban található. A 3D ablakban történő megjelenítést befolyásoló paraméterek és beállítások (pl. vetítés, elemek szűrése/kiválasztása) a 3D dokumentum megjelenését is meghatározzák.

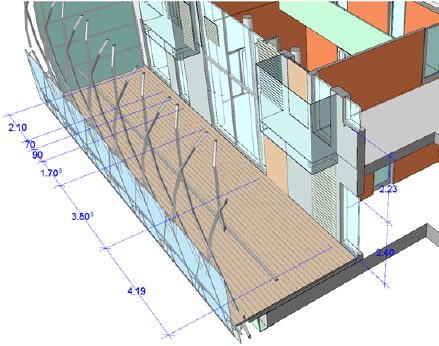

Méreteket egyszerűen hozzáadhat az ARCHICAD méretező eszközeivel és egyes méretező eszközökkel, melyek csak 3D dokumentumokhoz érhetők el.
A 3D dokumentum nézőpontja
A 3D dokumentum olyan nézőpont, amely a Navigátor Terv térképen jelenik meg.
A 3D dokumentumok a Mininavigátor eszközsáv Ugrás parancsával, az Ablak > Navigálás > 3D dokumentumok menüből, illetve az Ablak menüből is elérhetők.
A 3D dokumentum számos tekintetben azonos a Metszet nézőponttal: szerves része az ARCHICAD modellnek, és modellelemei az állapottól függően automatikusan vagy manuálisan kerülnek újraépítésre.
A 3D dokumentumban kiválaszthatja a modell egyes elemeit, és megnyithatja a beállításaikat tartalmazó párbeszédpanelt, azonban nem szerkesztheti őket grafikusan, és nem hozhat létre új modellelemeket.
Azonban más modellnézetekhez hasonlóan a 3D dokumentumhoz is saját 3D dokumentum beállításai párbeszédpanel tartozik, melyen megadhatók a 3D dokumentum speciális paraméterei: többek között az elemfelületek (beleértve az elmetszett réteges elemeket) és az élek, átlátszóság, 3D-s kitöltés, színezés, árnyékolás és nap hatások kitöltés/toll megjelenítése.
Megjegyzés: A réteges elemek megjelenítése a 3D dokumentum ablakban szintén függ a Részleges szerkezetmegjelenítés beállításoktól.
Lásd még Részleges szerkezetmegjelenítés.
A 3D dokumentumban megjelenítheti a metszeti felületek anyagait 3D-hez hasonló módon, a réteges szerkezetek grafikus ábrázolásához:
