A 3D ablakban:
1.A 3D ablakban mód van perspektíva vagy tetszés szerint a modell vetületi 3D nézetének beállítására; 3D-s metszősíkok használatára; elemek szűrésére vagy kijelölésére; igény szerint a Kijelölő használatára vagy szilárdtest-műveletek végrehajtására.
2.Új 3D dokumentum létrehozásához válasszon a következő lehetőségek közül:
•Alkalmazza az Új 3D dokumentum... parancsot a Navigátor 3D dokumentumok mappájának helyi menüjéből.

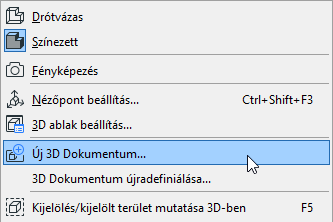

•Használja a 3D ablak helyi menüjében található Új 3D dokumentum parancsot
•Használja a menü megfelelő parancsát (Dokumentáció > Dokumentációs eszközök > Új 3D dokumentum).
Az alaprajzon:

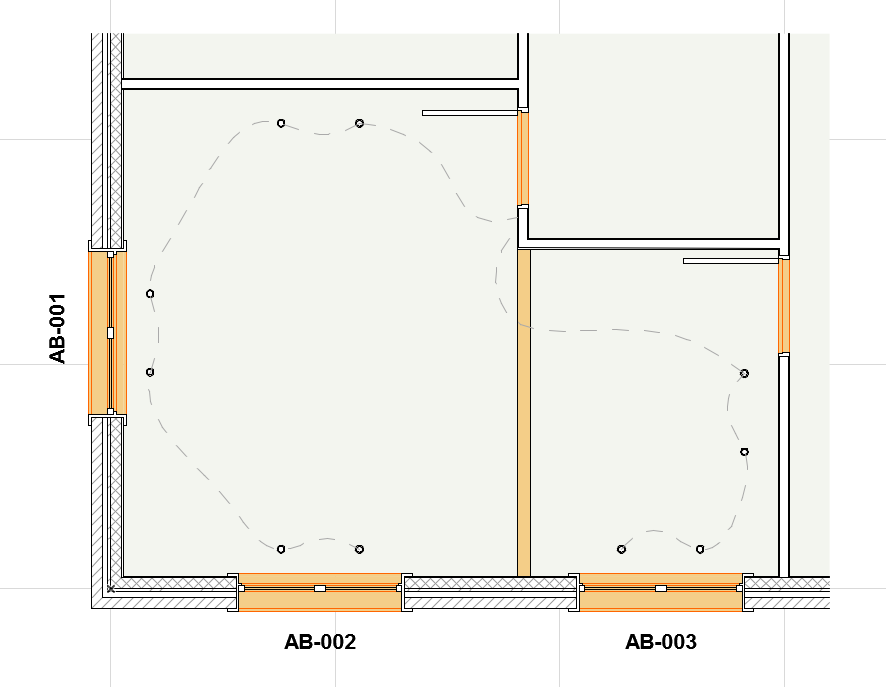

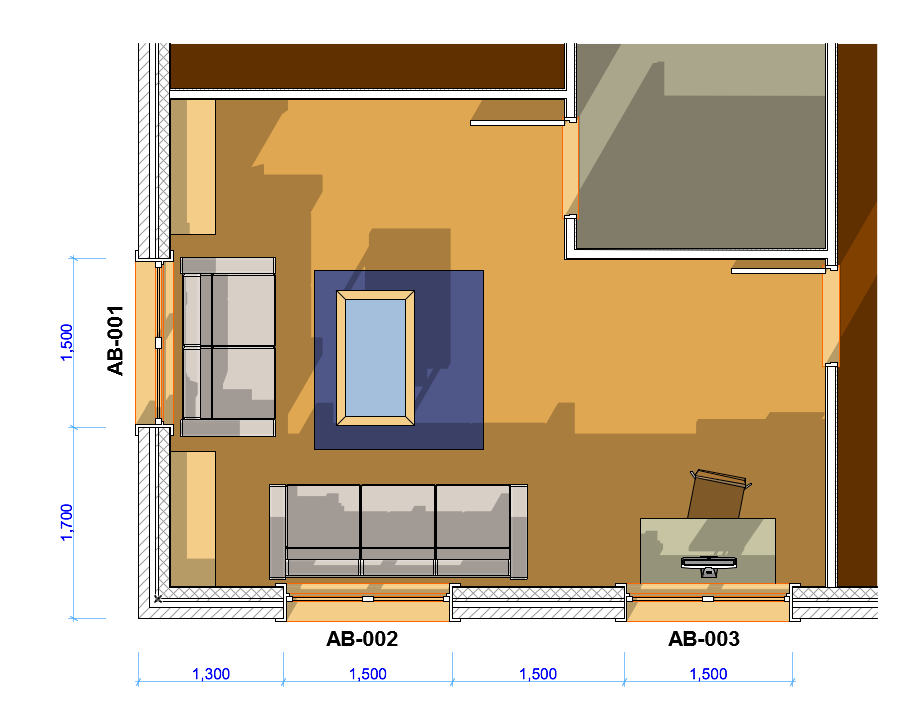

1.Az alaprajz bármelyik szintjén beállíthatja azt a modellnézetet, melyet a 3D dokumentumban kíván látni.
2.Szükség esetén szűkítheti a nézetet a Kijelölés vagy Kijelölő lehetőségekkel. (A 3D ablakra vonatkozó Nézet beállítások, mint például az Elemek szűrése és vágása 3D-ben, nincs hatással az Alaprajz ablakból létrehozott 3D dokumentumokra.)
3.Ha az Alaprajz ablak nyitva van, kattintson az Új 3D dokumentum az alaprajzból... lehetőségre az alábbi helyek egyikén
•Alaprajz helyi menüje
•a Navigátor 3D dokumentum mappájának helyi menüje
•a Terv térképen található tetszőleges szint helyi menüje.
•vonatkozó menüparancs (Dokumentáció > Dokumentációs eszközök > Új 3D dokumentum).

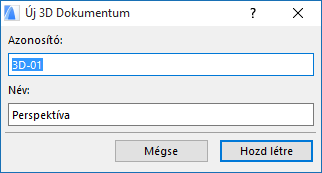

Új 3D dokumentum párbeszédpanel
Megjelenik az Új 3D dokumentum párbeszédpanel.
Adja meg az új 3D dokumentum hivatkozott azonosítóját és nevét, majd kattintson a Létrehozás gombra.
Megjegyzés: A forrás nézet neve opcionálisan beállítható a 3D dokumentumok alapértelmezett neveként.
Az alapnevek beállításához lásd 3D dokumentum Általános panel.
Létrejön és külön ablakban megnyílik a 3D dokumentum. Megjelenik a Navigátor Terv térképén, a 3D dokumentum mappában.
A 3D dokumentum tartalmának, beállításainak és megjelenésének módosításához változtasson a forrás nézet és/vagy a megjelenítés beállításain, majd definiálja újra.
További információ itt található:
3D dokumentum panel Modell megjelenítés területe
