Vektoros kitöltések megjelenítése
A Vektoros kitöltések kitöltési mintát használnak, így alkalmasak a szerkezeti elemek metszeti felületeinek vagy fedő burkolásának (fedő kitöltések) megjelenítésére. A vektoros kitöltések a 3D ablakban megjelenített felületekhez is hozzárendelhetők.
Alaprajzon
Az elemeken csak akkor jelenik meg a vektoros kitöltés vonalkázása az Alaprajzon, ha aktiválta a Nézet > Megjelenítési lehetőségek a képernyőn > Vektoros kitöltések parancsot. (Egyébként a képernyő a kitöltés bittérképes mintázatát mutatja.)
3D-s ablakban
A szerkezeti elemek az Építőanyagoknál hozzárendelt felületekkel jelennek meg a 3D ablakban. Ezek a felületek az elemek szintjén felülírhatók: használja a Modell panelt az elem beállításainál.

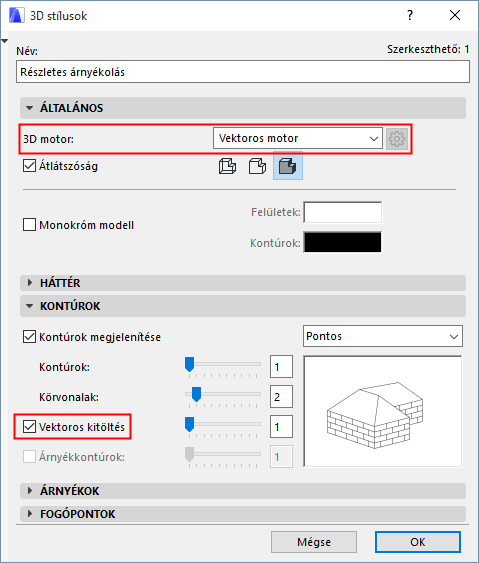

Ha ezen felületek vektoros kitöltést tartalmaznak, csak ez lesz látható a 3D ablakban, amennyiben a 3D-s vektoros kitöltés vezérlőt a 3D stílusokban „Bekapcsolja”, és a vektoros 3D-s motort használja.
Lásd még: Felület vektoros kitöltés panel (Alap fényképező motor).
Metszet/Homlokzat/BF és 3D dokumentum ablakokban

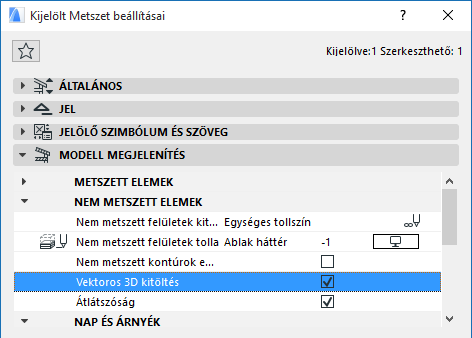

A Metszet/Homlokzat/BF és 3D dokumentum ablakokban csak akkor jelenik meg a vektoros kitöltés, ha bejelölte a 3D-s vektoros kitöltés négyzetet a beállításokat tartalmazó párbeszédpanel Modell megjelenítése részében.
További részleteket ld.: Modell megjelenítése panel és 3D dokumentum Modell megjelenítés panel.
A Vektoros kitöltések nincsenek hatással a lefényképezett képekre.
