A DXF és DWG formátumú fájlokat az ARCHICAD-ben Rajzként vagy Tervlapként nyithatja meg. Válassza ki a Fájl >Megnyitás parancsot, majd a kívánt fájlt a párbeszédablakban.
A külső rajzok elhelyezésével kapcsolatos további részletek: Rajz elhelyezése külső alkalmazásból.
A Rajz beállításai párbeszédablakban tudja testre szabni a rajzok méretét, léptékét, feliratát és keretét. A Rajz beállításai között megtalálható Beágyazott fóliák vezérlő, amely DWG, DXF vagy DWF forrásfájllal rendelkező rajzok esetében érhető el, a forrásfóliák láthatóságának beállítását teszi lehetővé.
Lásd Rajz beállításai.
Az ARCHICAD és AutoCAD közötti adatcsere konverziós szabályait egy fordítónak nevezett fájlban tárolhatjuk (XML kiterjesztéssel).
Ha az alapértelmezett fordítót szeretné használni, válassza a Megnyitásparancsot, és a kiválasztott fájl megnyílik az ARCHICAD-ben. Az ARCHICAD alapértelmezett fordítója úgy van beállítva, hogy az átalakítás a legtöbb esetben megfelelő eredménnyel záruljon.
Ugyanakkor, az AutoCAD és ARCHICAD különbözőségeiből adódóan, a megfelelő átalakításhoz bizonyos esetekben egyéni beállításokat kell megadni.
Ahhoz, hogy átváltson egy másik fordítóra vagy változtasson a beállításokon a fájl megnyitása előtt, válassza a Beállításokat, hogy megjelenjen a DXF/DWG átalakítás beállításai párbeszédpanel.
Ez a párbeszédablak hozzáférhető:
•amikor megkezd egy adatátadási műveletet a Mentés, Megnyitás és Összefűzés párbeszédablakban vagy az XREF csatolása párbeszédablakban és a DXF/DWG import-export formátumot választva a Beállítások gombra kattint,
•közvetlenül a Fájl > Együttműködés >DXF-DWG > DXF-DWG átalakítás beállításai paranccsal,
•amikor megnyit egy DXF/DWG állományt a Fájl > Könyvtárak és Tárgyak > Tárgy megnyitása paranccsal,
•a Fájl > Könyvtári elemek > Blokkok beolvasása DXF/DWG fájlból paranccsal.
Minden alkalommal végrehajthatja a fordító szerkesztését, mikor a Fordító párbeszédablak megjelenik– akár adatcsere közben (megnyitás és mentés), akár a fordító beállítás során.
Megjegyzés Csapatmunka esetén: A közös fordítók használatával valamennyi felhasználó ugyanazokhoz az átalakítási beállításokhoz férhet hozzá. Ezért javasolt, hogy a CAD rendszergazda (vagy az irodában ezzel megegyező szerepet betöltő személy) kezelje a fordítók készletét és helyezze el azokat a szerveren. A fordítók használatához először mindenkinek be kell illesztenie őket a saját listájába.
További információkért a fordítóbeállításokról ld. a DXF/DWG átalakítás beállításai.
Megnyitás könyvtári elemként
DXF/DWG fájlokat Könyvtári elemként is megnyithat, ha a Fájl > Könyvtári elemek > Könyvtári elem megnyitása parancsot választja. Ez megnyitja a GDL mesterablakot, amelyben elkészítheti az új tárgyat a teljes fájlból.
További részleteket lásd GDL tárgy szerkesztő.
Megnyitás a fogd-és-vidd eljárással
A DXF/DWG rajzokat a Fogd-és-Vidd paranccsal importálhatja:
Kattintson az egér bal gombjával az AutoCAD rajzra, mozgassa a kívánt hely fölé, majd engedje el. A fájlt a legutoljára használt DXF-DWG fordító használatával fogja megnyitni a program. Ezzel a módszerrel a DWG/DXF fájl egyszerűen befűzésre kerül az ARCHICAD Tervfájlba. A fájl 3D-s tartalma nem, csak annak 2D-s megjelenítése kerül importálásra.
Ha több DXF/DWG fájt fog és visz egyszerre, csak az egyikük lesz beillesztve; mivel nem tudja kontrollálni, melyik fájl lesz az: ezért azt ajánljuk, hogy csak egy fájlt vigyen és illesszen be egy időben a tervbe.
A fogd-és-vidd technikákat többféle módon használhatja AutoCAD rajzok megnyitásához/hozzáfűzéséhez:
•DXF/DWG fájl vitele és az ARCHICAD alkalmazás ablakának hátterébe illetve az ARCHICAD menüsorra vagy az ARCHICAD ikonra dobása a fájl megnyitását eredményezi.
•Ha áthúzással helyezi át a DXF/DWG fájlt az ARCHICAD Alaprajzba, Metszet/Homlokzat/BF vagy 3D dokumentum ablakba vagy Részlet/Munkalap ablakba, akkor a program Rajzként fogja elhelyezni a fájlt.
•Ha áthúzással helyez el DXF/DWG fájlt egy Tervlapra, akkor a program Rajzként helyezi el azt a Tervlapon.
Jelszóval védett fájl megnyitása
Az AutoCAD 2004-ben és későbbi verziókban a rajzokat jelszavas védelemmel lehet ellátni.
Ilyen fájl megnyitásakor találkozhat ilyen helyzettel.
Jelenleg a Mac rendszerben nem lehetséges jelszóval védett AutoCAD 2004 és annál régebbi DXF/DWG fájlok megnyitása, mert az operációs rendszer nem támogatja azt a titkosítási eljárást, melyet a jelszó mechanizmus használ. Ilyen esetben egy figyelmeztetést fog küldeni az operációs rendszer.
Windows esetén előfordulhat, hogy az operációs rendszer nem támogatja a jelszómegadási rutint. Ebben az esetben értesítést kap, hogy a fájlt nem lehet megnyitni.
Ha a rendszer támogatja a dekódolást, egy párbeszédpanel jelenik meg, melyben megadhatja a fájlt küldő személytől kapott jelszót.
Külső referenciafájloknál a program a fájl első ARCHICAD-be történő betöltésekor fogja kérni a jelszót. Ha több XREF fájlt tölt be, csak a jelszavas védelemmel ellátott fájl betöltése marad el, amennyiben a jelszót helyesen adta meg.
Blokkok megnyitása könyvtári elemként
Az AutoCAD blokknak az ARCHICAD-en belül leginkább a Könyvtári elem felel meg. A blokkhivatkozások (beillesztett rajzelemek) illeszkednek a könyvtári elemek példányaihoz. A különbség a következő: míg a könyvtári elem egy különálló fájl, addig a blokk magában az AutoCAD fájlon belül tárolt elem.
A blokkok könyvtári elembe való konvertálása az egyedüli módja annak, hogy azok 3D-s szerkezeteit megőrizzük. Mindamellett eredményesebb lehet - a kevesebb tárolt felület miatt - a viszonylag összetett blokkok szétbontása (pl. ha szétbontunk egy százszor előforduló blokkot, mely 100 db vonalat tartalmaz, végül 10000 vonalat kapunk).
A blokkok könyvtári elemmé való konvertálásának hátrányai:
•A DXF/DWG importálás során létrehozott tárgy könyvtárakat rendszeresen át kell vizsgálni, hogy kiküszöböljük a duplázott és szükségtelen adatokat.
•Néhány, a blokkokban tárolt, a részleteket szerkesztő funkció nem érhető el a könyvtári elem példányai számára.
DWG/DXF/DWF-fájlok kiválasztott fóliáinak importálása
Lásd a „Részleges megnyitás engedélyezése” részt itt: Megnyitási lehetőségek (DXF-DWG átalakítás beállításai).
Importált DWG/DXF/DWF-fájlok fóliáinak megjelenítése/elrejtése

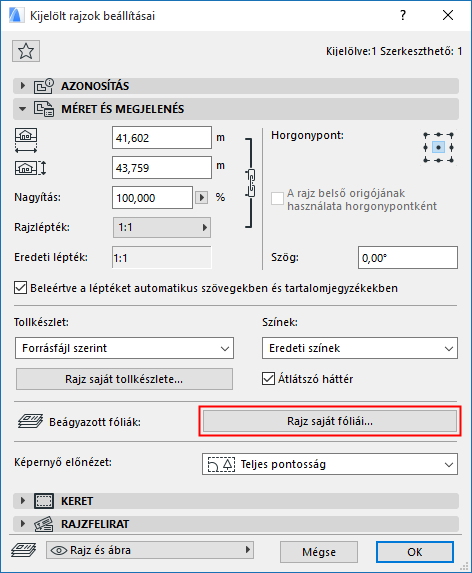

A Rajz beállításai Tulajdonságok panelén található Beágyazott fóliák vezérlő használatával vezérelheti az importált DWG, DXF vagy DWF-fájl megjelenését, a saját fóliák (a forrásfájl fóliái) megjelenítésével vagy elrejtésével.
Ez a vezérlő akkor aktív, ha a kiválasztott Rajz forrása DWG, DXF vagy DWF-fájl.
További részleteket lásd Beágyazott fóliák.
