Exportáló fordítók (részletes beállítások)
Az IFC exportáló fordító határozza meg, hogyan kezelje a program a modellelemeket, amelyeket ARCHICAD-ből IFC formátumba exportálunk.
Ezen funkciók áttekintéséhez ld. IFC fordítók: Áttekintés.
Az IFC fordítók párbeszédablakban (Fájl > Együttműködés > IFC > IFC fordítók) tekinthetők meg és módosíthatók a fordítók beállításai, illetve itt hozhatók létre új fordítók.
Válasszon egy exportáló fordítót a listából.
A kijelölt fordító beállításai a jobb oldalon láthatók hat Konvertálási beállításkészletre osztva.
Az egyik exportáló fordító az Előnézeti fordító. Az előnézeti fordító biztosítja azokat az alapértelmezett leképezési meghatározásokat, amelyek az IFC adatokkal történő munkához szükségesek az ARCHICAD-ben.
A részleteket lásd: Előnézeti fordító.
Az IFC séma és a Modellnézet-definíció kategóriák segítségével olyan beállításkészletek hozhatók létre, amelyek adott szabványokkal kompatibilisek (a részleteket lásd lentebb).
IFC séma (csak exportáló fordítók esetén)
Az IFC séma az IFC szabvány speciális változata. Az ARCHICAD fordítók az IFC2x3 (ajánlott) vagy az IFC4 sémát támogatják.
Megjegyzés: Az IFC2x3 javasolt - ez a legszélesebb körben használt változat. Az IFC4 sémát csak akkor válassza, ha biztos benne, hogy azt támogatja az az alkalmazás, amely a szóban forgó fordító segítségével fogadni fogja az IFC adatokat.
Modellnézet-definíció (csak exportáló fordítók esetén)
A Modellnézet-definíció (MND) javaslat arra nézve, hogy az adatcsere céljától függően milyen adatokat és elemeket érdemes tartalmaznia az IFC modellnek. Ha az exportált IFC modellnek meg kell felelnie egy előre meghatározott, szabványos MND-nek, jelölje ki ezt az MND-t a listában.
Megjegyzés: Az elérhető MND-k a fent kiválasztott IFC sémától (IFC2x3 vagy IFC4) függnek.
Az MND-k és azok jellemzőinek részletesebb magyarázatát lásd: Modellnézet-definíciók.

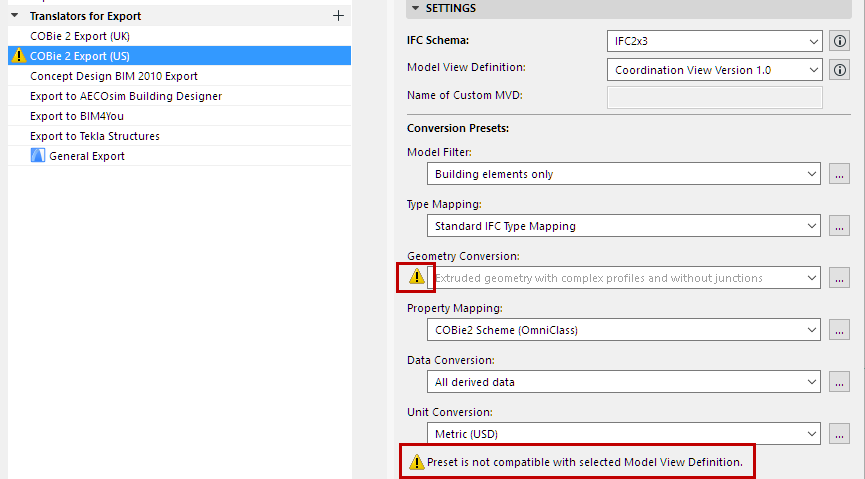

Az MND kiválasztása után az exportáló fordító bizonyos beállításainak meg kell felelnie az adott MND előírásainak. Ha módosítja a fordító beállításait, és az emiatt nem felel meg a kiválasztott MND előírásainak, a fordító érvénytelenné válik, és erre a program a párbeszédpanelen figyelmeztet. A program azt is jelzi, hogy melyik beállítás okozza a problémát:
A konvertálási beállításkészletek használata
Ha valamelyik konvertálási beállításkészletnél másik beállításkészletet szeretne megtekinteni vagy megnyitni, nyissa le a legördülő menüt. A beállításkészlet neve jelzi, milyen hatással lesz a készlet az exportált IFC modellre, ha azt egy adott IFC exportáló fordítóban használjuk.
Szükség esetén válasszon a listából egy másik beállításkészletet.

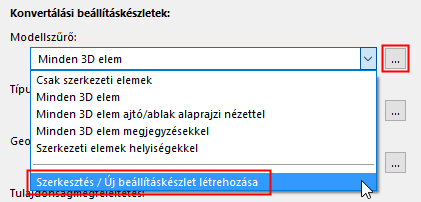

A beállítások módosításához vagy új beállításkészlet létrehozásához kattintson az Új beállításkészlet módosítása/készítése lehetőségre vagy a beállításkészlettől jobbra lévő, három pontot ábrázoló gombra.

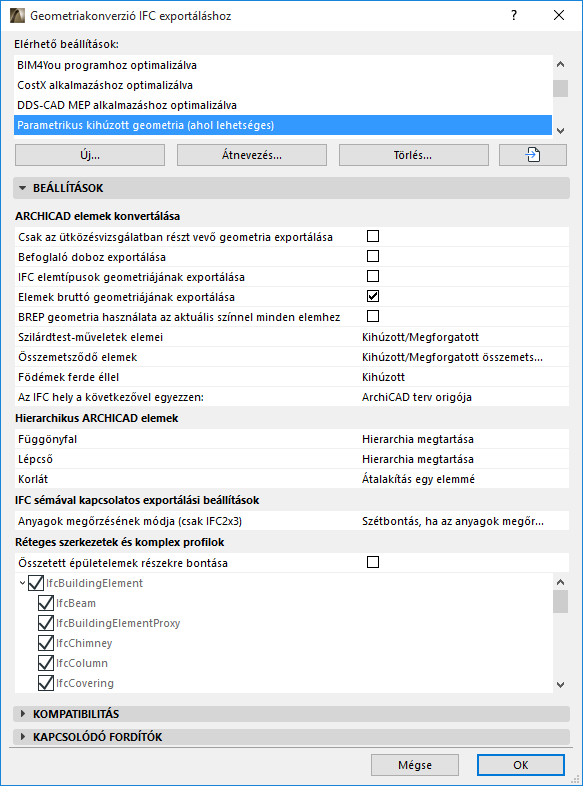

Megnyílik a Beállításkészlet párbeszédpanel (pl. Geometriakonverzió IFC exportáláshoz).
Az IFC exportálás beállításkészleteihez tartozó párbeszédpaneleken az alábbiak tekinthetők meg:
•Az aktuális átalakítási folyamathoz (pl. geometriakonverzióhoz) elérhető beállítások
•Beállítások (itt adhatók meg az exportálás részletes beállításai számos adattípus esetén, a fent kiválasztott beállításkészletnek megfelelően)

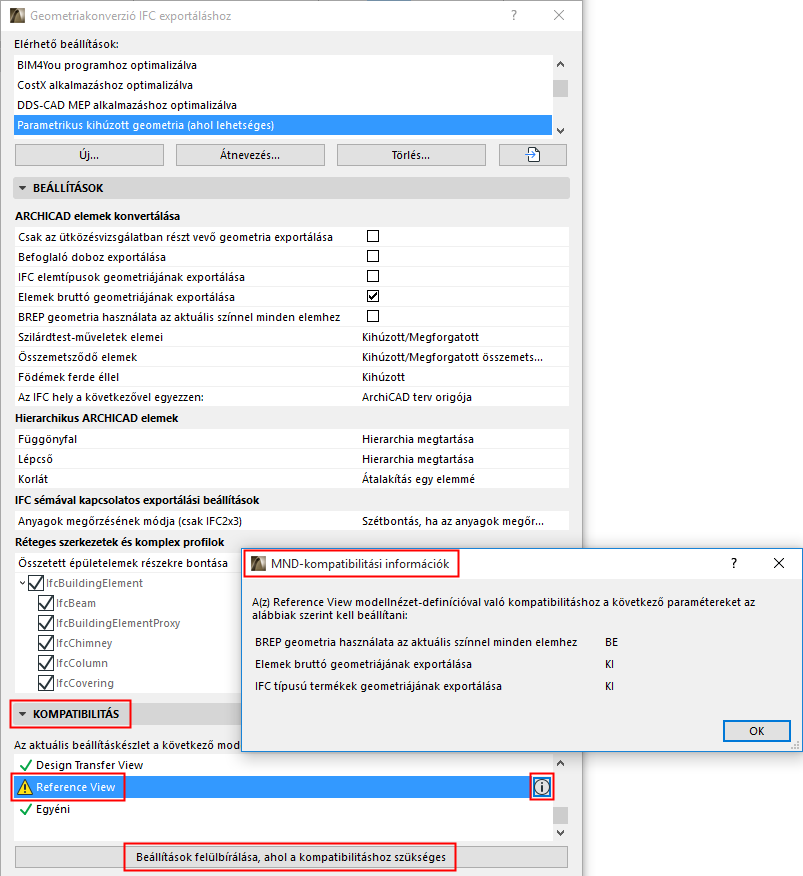

•Kompatibilitás: A program itt jelzi, hogy a beállításkészlet aktuális beállításai megfelelnek-e a választott modellnézet-meghatározásoknak.
A problémás beállítások (ha vannak) megtekintéséhez kattintson az Infó gombra. (Ha az aktuális exportáló fordító nem az adott MND-t használja, akkor ez az ellentmondás nem jelent problémát.) Az MND-vel való kompatibilitás biztosítása érdekében módosíthatja a beállításokat az Infó párbeszédpanelen látottak szerint, vagy kattintson a Beállítások módosítása gombra a probléma megoldásához.
•Kapcsolódó fordítók (az adott beállításkészletet használó, jelenleg elérhető IFC exportáló fordítók)
A következő részekben részletesen bemutatjuk a különböző típusú (IFC exportáló fordítók által használt) konvertálási beállításkészleteknél található beállításokat.
Típusmegfeleltetés IFC exportáláshoz
Geometriakonverzió IFC exportáláshoz
Tulajdonságmegfeleltetés IFC exportáláshoz
Adatkonverzió IFC exportáláshoz
