Adatkonverzió IFC exportáláshoz
Fájl > Együttműködés > IFC > IFC fordítók
Válasszon exportáló fordítót, és nyissa meg az Adatkonvertálás beállításkészletet.
Ebben a párbeszédablakban adhatja meg, hogy az elemgeometrián túl mely adatokat kívánja exportálni IFC-be. Ezek az adatok a létesítménykezelést, energetikai elemzést és költségbecslést végző programokkal történő adatcsere során hasznosak.
Exportálandó ARCHICAD-adatok
Jelölje be az exportálni kívánt ARCHICAD adattípusokhoz tartozó négyzeteket.
A létrejövő IFC fájl céljától (és az annak megnyitásához és/vagy szerkesztéséhez használt szoftvertől) függ, hogy milyen adatra van szükség.
•Osztályozások
Az ARCHICAD osztályozások IFC osztályozási referenciaadatként kerülnek exportálásra.
•Elemtulajdonságok
Jelölje meg ezt az ARCHICAD tulajdonságok IFC tulajdonságokként történő exportálására. (Az ARCHICAD tulajdonságok a Lehetőség > Tulajdonságkezelő menüpontban adhatók meg, és a Beállítások párbeszédablakokban vagy az interaktív konszignációnál rendelhetők hozzá az egyes elemekhez.)

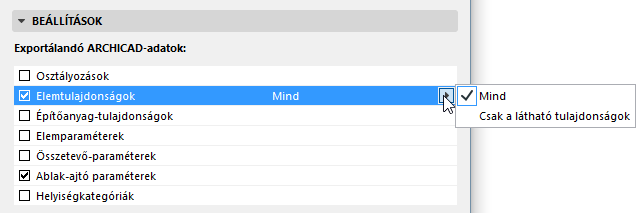

–Jelölje ki ezt a listaelemet, majd az előugró panelen válassza az Összes tulajdonságot vagy a Csak a látható tulajdonságok lehetőséget.
Megjegyzés: A Látható tulajdonságok lehetőségnek csak akkor van jelentősége, ha telepítette azt a kiegészítőt, amely a tulajdonságok láthatóságát vezérli az ARCHICAD-ben. Ha nincs betöltve ilyen kiegészítő, a program minden esetben exportálja az összes tulajdonságot.
–IFC 2x3-ban: jelölje be, ha a (Lehetőség > Elemattribútumok > Építőanyagok menüpontban beállított) ARCHICAD építőanyag tulajdonságokat IFC tulajdonságként kívánja exportálni. A program az exportált építőanyag adatát hozzárendeli az exportált elemekhez.
–A program az exportált építőanyag adatait hozzárendeli az IFC anyagokhoz.
Jelölje be, ha exportálni kívánja az ARCHICAD elem paramétereit, amelyek típustól függően IFC mennyiséggé vagy IFC tulajdonsággá konvertálódnak.
Megjegyzés: a beállítás használatával jelentősen nő az IFC-fájl mérete. A paramétereket csak akkor exportálja, ha a célalkalmazás biztosan olvasni tudja ezeket az adatokat.

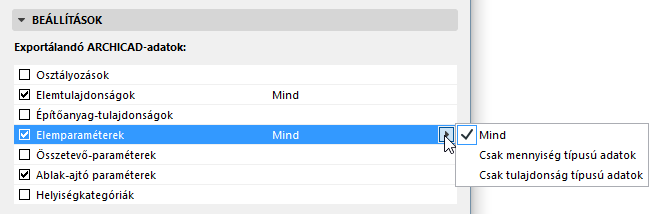

Az exportált paraméterek típus szerinti szűréséhez: jelölje ki ezt a listaelemet, majd az előugró panelen válassza az Összes paraméter exportálása vagy a Csak mennyiség típusú adatok/Csak tulajdonság típusú adatok lehetőséget.
–Mennyiség típusú adat például a vastagság, a hossz, a terület, a térfogat vagy az idő. Ez a mennyiségek olvasására képes programokkal végzett adatcsere esetén hasznos.
–Tulajdonság típusú adat például a Könyvtári elem paraméter.

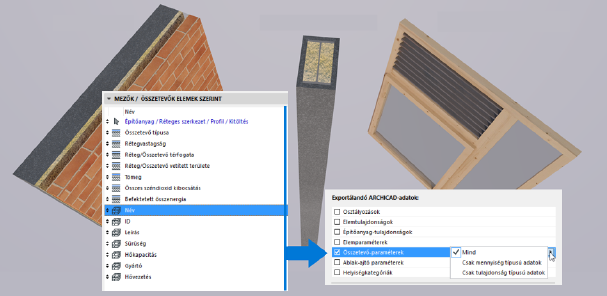

Réteges rétegek és összetett profil összetevők paramétereinek exportálása IFC tulajdonságként vagy IFC mennyiségként (típustól függően).
Az exportált paraméterek típus szerinti szűréséhez: jelölje ki ezt a listaelemet, majd az előugró panelen válassza az Összes paraméter exportálása vagy a Csak mennyiség típusú adatok/Csak tulajdonság típusú adatok lehetőséget.
–Mennyiség típusú adat például a vastagság, a hossz, a terület, a térfogat vagy az idő. Ez a mennyiségek olvasására képes programokkal végzett adatcsere esetén hasznos.
–Tulajdonság típusú adat például a Könyvtári elem paraméter.
Ennek eredményeként az exportált összetevő adat értelmezhető ilyenként az IFC-t fogadó alkalmazásokban (pl. Solibri).
Részletes információ exportálása ARCHICAD nyílásokról IFC Ajtó-Ablak tok vagy panel tulajdonságként.
Exportálja az ARCHICAD helyiségek helyiségkategória adatait (kód és név) IFC tér osztályozási referencia adatként (ItemReference és Name).
IFC tulajdonságok exportálása
Adja meg, hogy mely IFC tulajdonságokat és osztályozási hivatkozásokat kívánja exportálni:
•Minden IFC tulajdonságot (amely látható az IFC tervkezelőben, szűrő nélkül)
•Csak a kijelölt fordító tulajdonságmegfeleltetés beállításkészletében megadott tulajdonságok. (Ezek a tulajdonságok akkor láthatók az IFC tervkezelőben, ha bekapcsolja a Csak az előnézeti fordító tulajdonságainak mutatása szűrőt.)
Exportálandó származtatott adatok
Jelöljön be egy vagy több adattípust, melyet exportálni kíván az IFC modellbe.
Jelölje be ezt az opciót, ha exportálni kívánja a Mennyiségi kimutatás paramétereket (méret, terület, térfogat) IFC-be. Ez a költségbecslést végző alkalmazások esetén hasznos.

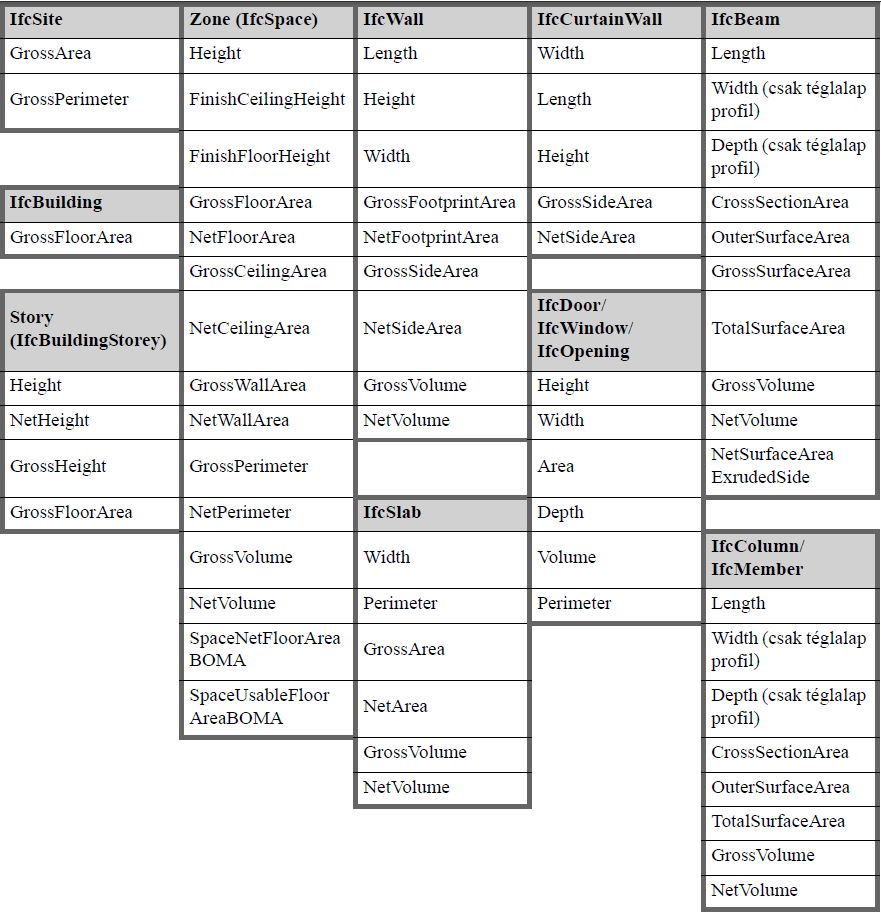

A következő táblázatban az alapvető mennyiségeket foglaltuk össze elemtípus szerint, melyeket a program ennél a beállításnál automatikusan kalkulál és exportál. Az IfcSite alapmennyiségeinek értékei manuálisan állíthatók be az Infó > Tervinformációk opciónál (Telek bruttó kerülete és Telek bruttó területe).
IFC alapmennyiségek exportálása
•IFC helyiség kapcsolat: Az ARCHICAD helyiségek és az ott található tárgyak közötti viszonyt meghatározó adatok exportálása. Ez a funkció a létesítménykezelő alkalmazások esetén hasznos.
–A Tér tartalma opciónak az ARCHICAD helyiségben lévő azon elemeknél van jelentősége, amelyeket a Tárgy, Lámpa, Alakzat vagy Födém eszközzel hoztak létre.
-Tárgy, Lámpa vagy Alakzat elemek esetén: Ezek az elemek csak akkor kerülnek be a helyiségkapcsolatba, ha honszintjük megegyezik a helyiség honszintjével, és befoglaló négyzetük középpontja a helyiség 2D poligonján belül található.
-A födém akkor kerül be a helyiségkapcsolatba, ha a referenciavonala a helyiség tetején/alján belülre esik, és a födém poligonja a helyiség poligonjára esik.
–Kattintson a Tartalom szűrése lehetőségre a tér tartalmának szűkítéséhez IFC elemtípus szerint.
•IFC tér határvonalai: Az ARCHICAD helyiségek geometriai adatainak exportálása. (Épületenergetikai alkalmazások esetén hasznos.)

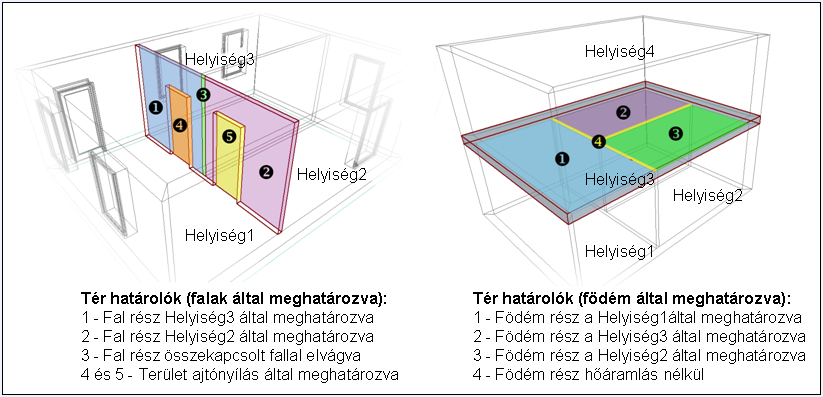

Az ARCHICAD helyiségek pontos geometriai adatokat tartalmaznak, amelyek az épületenergetikai számításokat végző alkalmazások számára hasznosak. A helyiségek 3D szilárdtestek geometriai nézettel, melyeket általában két födém és négy fal határol. A tér határvonalai logikai kapcsolatot határoznak meg az ARCHICAD helyiségek (IfcSpace) és az azokat közrefogó épületelemek között. Gyakorlatban a falak, födémek, tetők, ablakok, ajtók stb. mind eltérő hővezető tulajdonságokkal rendelkeznek. Az „IFC tér határvonalai” lehetőség aktiválásával az ARCHICAD exportálja a tér határvonalait és azok viszonyát (IfcRelSpaceBoundary) a helyiségekkel együtt (IfcSpace) az IFC fájlhoz. Vagyis az ARCHICAD kiszámítja az egyes helyiségeket határoló elemek helyzetét, méretét és közelségét. Az ARCHICAD a helyiségek határát a csatlakozó elemek és nyílások által meghatározott és kivágott terület alapján osztja fel.
Lásd még Energetikai elemzés: BIM átalakítása BEM modellé.
IFC globális egyedi azonosító attribútum (GlobalId)
•ARCHICAD IFC azonosító megtartása: Az IFC modell megőrzi az elemek IFC GlobalId attribútumait (melyeket az ARCHICAD automatikusan rendel hozzá az elemekhez).
–Az „ARCHICAD IFC ID megtartása” lehetőség hasznos, ha más programok alkalmazásával hasonlít össze két IFC modellváltozatot, amelyek az ARCHICAD-ből származnak.
–Javasoljuk, hogy ezt a beállítást használja, amikor két IFC modellt hasonlít össze ARCHICAD-ben. Lásd: Változások keresése az IFC modellben.
–Javasoljuk, hogy ezt a beállítást használja BCF munkamenet esetén: a folyamatos adatcsere során a modellelemek azonosítása a GlobalId attribútumokkal történik. Lásd: Korrekciós bejegyzések exportálása és importálása a BIM együttműködés formátum (BCF) segítségével.
•Új értékek generálása: Minden új exportált IFC-fájl teljesen új Globalld azonosítót hoz létre az elemek számára, így minden újonnan létrehozott exportált változat teljes mértékben elkülönül a korábbi változatoktól.
Megjegyzés: Ez a beállítás nincs hatással az IFC hozzáfűzése külső modellhez exportálási folyamatra.
Lásd még: A globális azonosító (IFC attribútum) kezelése az ARCHICAD terv adatai alapján.
