A Tetőablak beállítások párbeszédablak bal oldali böngészőfelülete hasonló az egyéb könyvtári elemeknél látható böngészőhöz.
Lásd Könyvtári elemek beállításai.
További részleteket ld. Tetőablakok.
Tetőablak előnézeti képe és elhelyezése panel
Szélesség: adja meg a tetőablak szélességét.
Magasság: adja meg a tetőablak magasságát.
A Tetőben állandó lehetőség csak a tetőkön (nem a héjszerkezeteken) elhelyezett tetőablakok esetén érhető el. Ezzel a vezérlővel meghatározhatja a tetőablak helyzetének rögzítését egy módosított tetőalaprajzon:
•Vízszintesen (a tetőablak megtartja az Alaprajzon látható helyzetét)
•vagy Függőlegesen (a tetőablak megtartja függőleges elhelyezési szintjét, az Alaprajzon elfoglalt helyzetétől függetlenül)
További részleteket lásd Tetőablak rögzítése a tetőhöz viszonyítva.
Alsó vagy felső káva magasság: Ez a mező a Tetőablak horgonypont (alsó vagy felső kávájának) adott szinttől vagy a tető alapvonalától mért magasságát adja meg. (Ha vízszintesen rögzítette a tetőablak helyét, akkor ez a mező csak olvasható.)
•Kattintson egy pontra az előnézeti ablakban a tetőablak párkány/szemöldök horgonypontjának beállításához (a tetőablak tetején vagy alján).
•A legördülő menüből válassza ki, hogy egy adott szinttől vagy a tető alapvonalától méri-e ezt a magasságot.
Az Átfordítás héjon gomb csak a héjszerkezeteken (nem tetőkön) elhelyezett tetőablakok esetén érhető el. Az Átfordítás héjon gombra kattintva ellentétes irányúra (pl. „belsőről” „külsőre”) változtathatja a tetőablakot.
Jelölje be a Könyvtári elem tükrözése jelölőnégyzetet a Tetőablak elhelyezésekor való tükrözéshez vagy egy kiválasztott Tetőablak tükrözéséhez.
Előnézet terület
Lásd Előnézet beállítások.
A tetőablakot a Könyvtári elem 2D-s jelképében meghatározott ponttal kell elhelyezni. Ezt a pontot egy kiemelt négyzet jelöli, és a tárgy alapértelmezett beillesztési pontjaként és horgonypontjaként fog viselkedni.
A többi pontot (ha léteznek), X-ek jelölik. Kattintson bármelyikre, ha ezt szeretné beillesztési pontként használni az alapértelmezett elsődleges pont helyett.

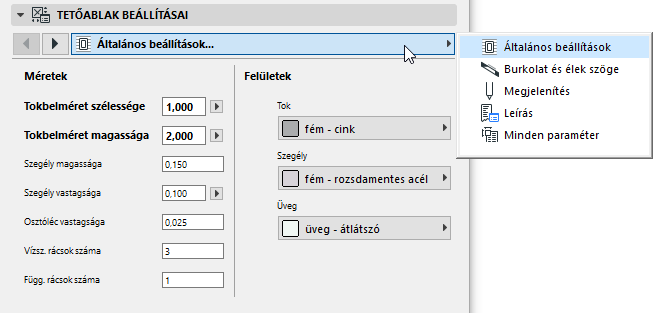

Tetőablak beállításai
Ezen a felületen állíthatja be a tetőablak paramétereket.
Megjegyzés: Az alaprajzi megjelenítés kitöltés- és tollszíne ezzel a panellel módosítható (az ábrázolás vezérlők segítségével), illetve lehetőség van az alábbi alaprajz és metszet panelen egyéni kitöltés és tollszínnel felülírni.
Ezen paramétereket kattintással ki tudja választani, és módosíthatja a változó értékét.
Tetőablak Alaprajz és metszet panel
Az alaprajzon a tetőablakok alapértelmezés szerint 3D-s vetületen alapulnak, nem szimbolikus ábrázoláson.
Megjegyzés: Egyszerű tetőkön található, ARCHICAD 14 vagy régebbi verzióból átvett tetőablakok kívánság szerint megjeleníthetők szimbolikus ábrázolással.
Lásd Örökölt beállítások.
További információért a Tetőablak beállított GDL jellemzőinek módosításához:
Lásd Ajtók/Ablakok GDL tárgy attribútumainak felülírása.
Tetőablak Méretezési jel panel
A Méretezési jel panel tartalmazza a tetőablak méretezési jel testre szabható beállításait.
A Tetőablak jelölők a tervben a Dokumentáció > Modellnézetek > Modellnézet-beállítások párbeszédablak Tetőablak beállítások részében jeleníthetők meg vagy rejthetők el.
További részleteket lásd Szerkezeti elemek modellnézet-beállításai.
A Méretjelek lényegében parametrikus GDL tárgyak, melyek véglegesen a nyílásokhoz vannak kapcsolva.
A Tetőablak jelölők méretezési egységeit a Lehetőség > Terv beállításai > Méretezési egység útvonalon adhatja meg.
További részleteket lásd Méretezési egység alapbeállításai.
A megjelenő listából válasszon ki egy előre definiált méretjelet, vagy tallózva keressen egy másik méretjelölő tárgyat.
Az előnézeti ablakban ellenőrizheti a kiválasztott jelölő megjelenését.
Határozza meg a jel méretét és tollszínét.
Egységes jelölő toll: Jelölje be ezt a négyzetet, ha ezt a tollszínt kívánja használni a jelölő szimbólum minden részéhez, a jelölőhöz bárhol máshol beállított egyedi színektől függetlenül.
Tetőablak jel beállítások panel
A Jel beállítások panel a Könyvtári elem típusú méretjel lehetőségeit tartalmazza. Ez a panel csak akkor aktív, ha megfelelő Jel van kiválasztva a Méretjel panelen.
Parapet magasság: Ezzel a vezérlővel állíthatja be a Tetőablak jelölőt, hogy olyan párkány magasság értéket jelezzen ki, ami figyelembe veszi az emeletszint és a tetőablak párkánya közötti (esetleges) magasságkülönbséget (például szőnyeg miatt). Ez az érték azután beszámítódik a Tetőablak jelölőn látható párkány értékbe.
Lásd még: Alsó vagy felső káva magasság.
Ez az érték nem befolyásolja a Tetőablak elhelyezését.
